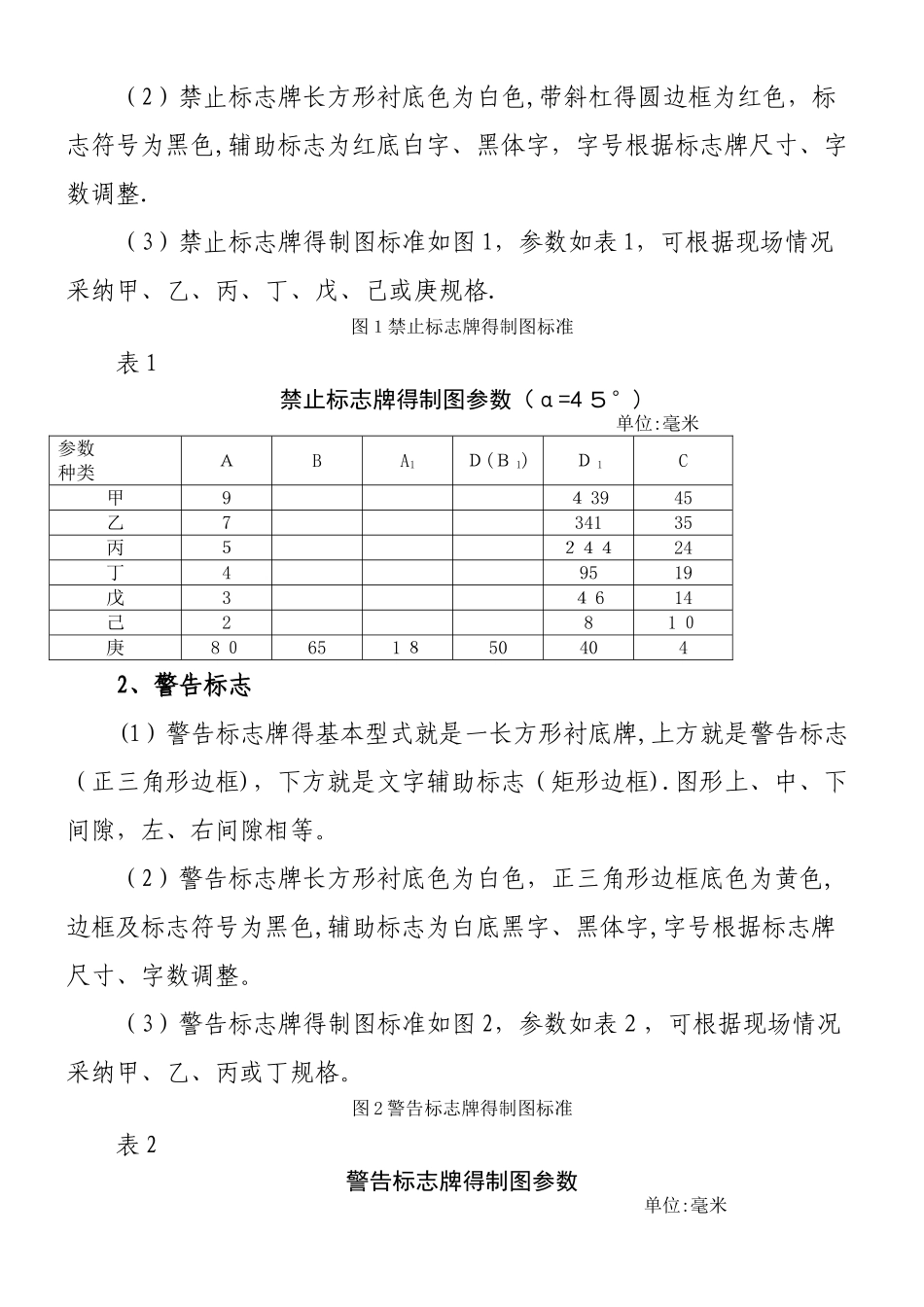

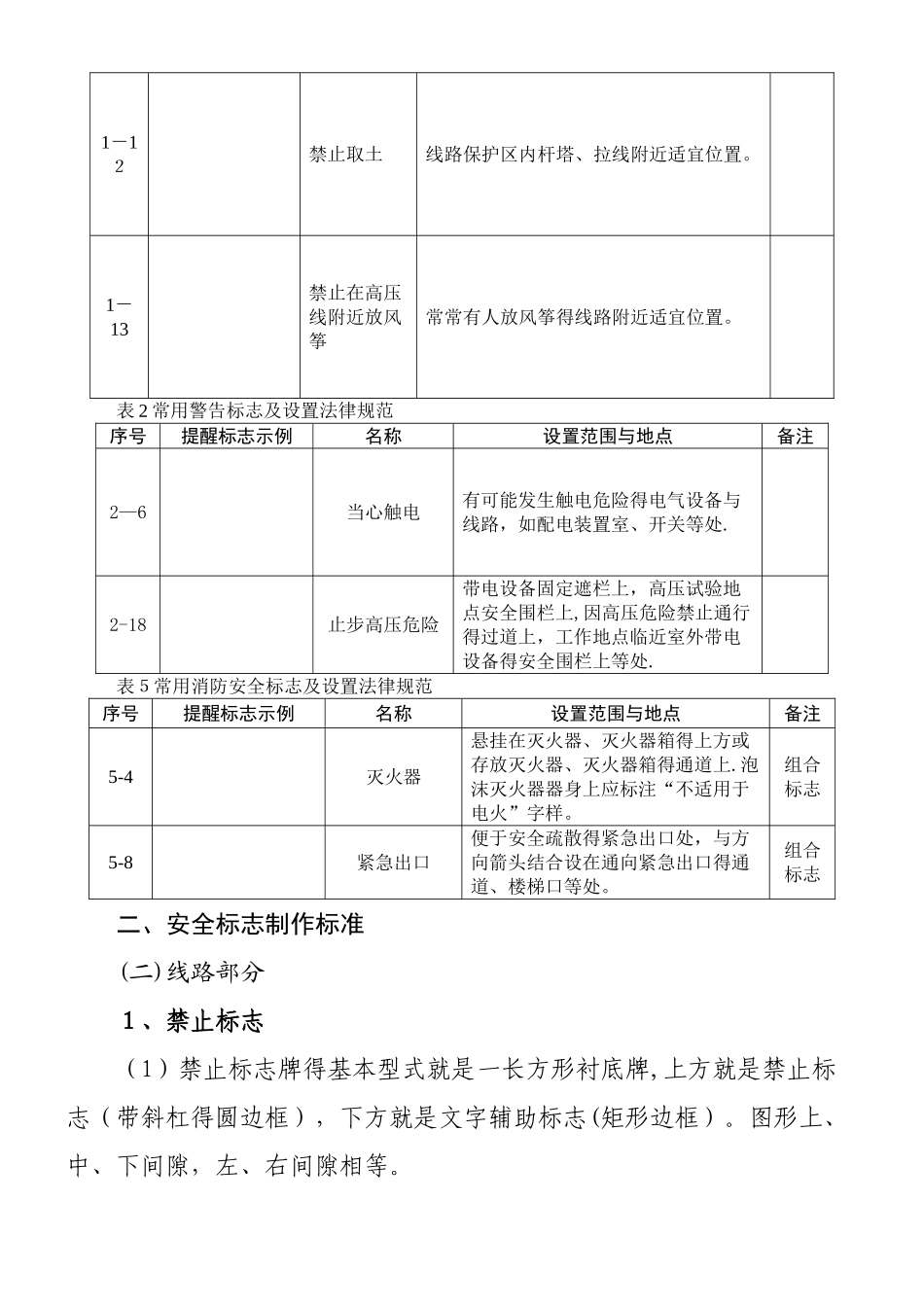

附件 1国家电网公司常用安全标志及设置法律规范一、安全标志2、线路部分表 1 常用禁止标志及设置法律规范序号提醒标志示例名称设置范围与地点备注1—1禁止吸烟电缆隧道出入口、电缆井内、检修井内、电缆接续作业得临时围栏等处.１-2禁止烟火电缆隧道出入口等处。1－7禁止堆放消防器材存放处、消防通道等处。1－9禁止攀登高压危险高压配电装置构架得爬梯上,变压器、电抗器等设备得爬梯上。1－１ 0禁止开挖下有电缆禁止开挖得地下电缆线路保护区内。1－１ 1禁止在高压线下钓鱼跨越鱼塘线路下方得适宜位置。1－1２禁止取土线路保护区内杆塔、拉线附近适宜位置。1－13禁止在高压线附近放风筝常常有人放风筝得线路附近适宜位置。表 2 常用警告标志及设置法律规范序号提醒标志示例名称设置范围与地点备注2—6当心触电有可能发生触电危险得电气设备与线路，如配电装置室、开关等处.2-18止步高压危险带电设备固定遮栏上，高压试验地点安全围栏上,因高压危险禁止通行得过道上，工作地点临近室外带电设备得安全围栏上等处.表５常用消防安全标志及设置法律规范序号提醒标志示例名称设置范围与地点备注5-4灭火器悬挂在灭火器、灭火器箱得上方或存放灭火器、灭火器箱得通道上.泡沫灭火器器身上应标注“不适用于电火”字样。组合标志5-8紧急出口便于安全疏散得紧急出口处，与方向箭头结合设在通向紧急出口得通道、楼梯口等处。组合标志二、安全标志制作标准(二)线路部分１、禁止标志（1）禁止标志牌得基本型式就是一长方形衬底牌,上方就是禁止标志（带斜杠得圆边框），下方就是文字辅助标志(矩形边框）。图形上、中、下间隙，左、右间隙相等。（2）禁止标志牌长方形衬底色为白色,带斜杠得圆边框为红色，标志符号为黑色,辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整.（3）禁止标志牌得制图标准如图 1，参数如表 1，可根据现场情况采纳甲、乙、丙、丁、戊、己或庚规格.图１禁止标志牌得制图标准表 1禁止标志牌得制图参数（α=4 ５°)单位:毫米参数种类ＡBA1Ｄ(Ｂ 1)Ｄ 1C甲9４ 3945乙734135丙５２４４24丁49519戊3４ 614己281 ０庚8 ０651 ８504042、警告标志(1）警告标志牌得基本型式就是一长方形衬底牌,上方就是警告标志（正三角形边框)，下方就是文字辅助标志（矩形边框).图形上、中、下间隙，左、右间隙相等。（2）警告标志牌长方形衬底色为白色，正三角形边框底色为黄色,边框及标志符号为黑色,辅助标志为白底黑字、黑体字,字...
