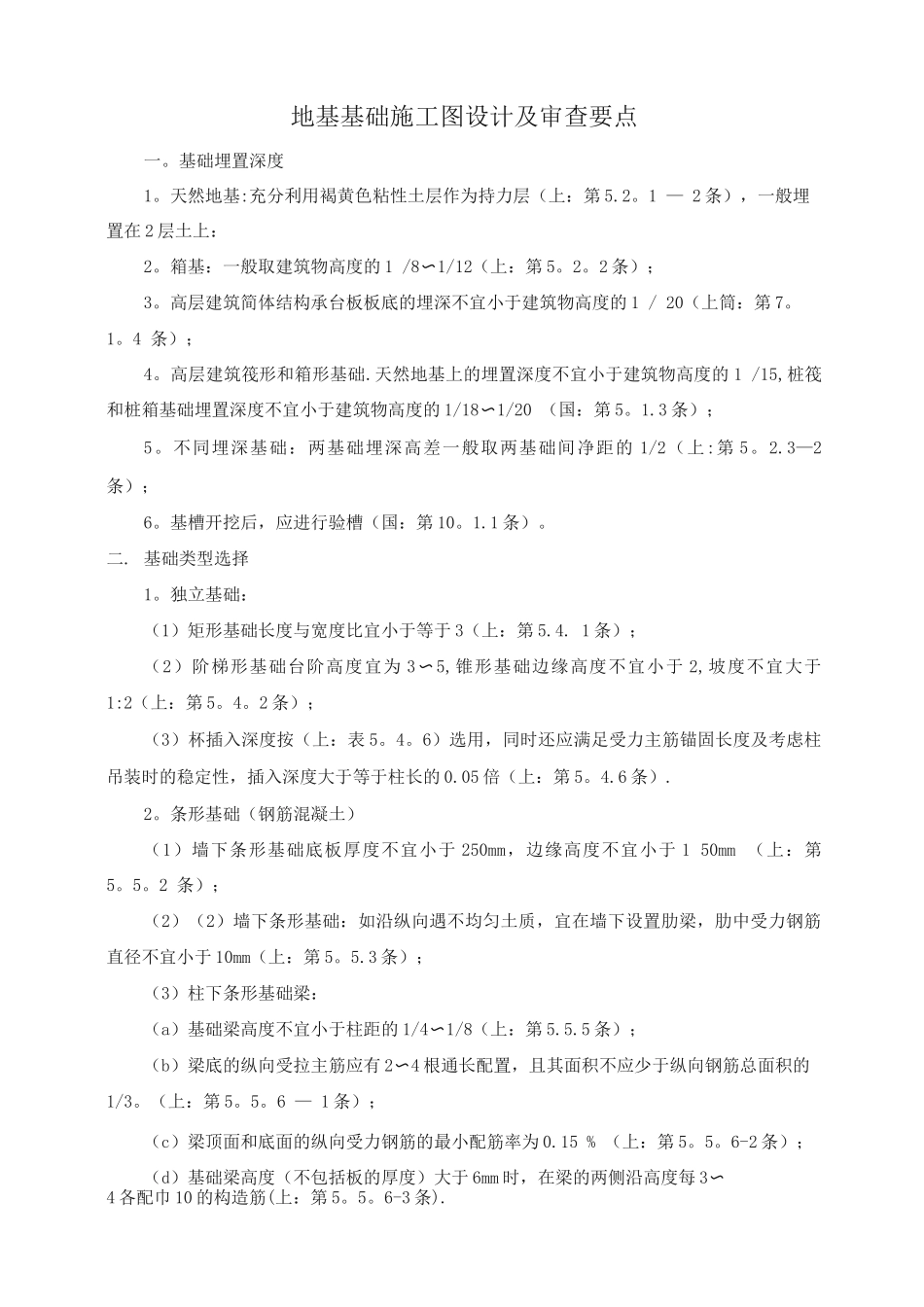

地基基础施工图设计及审查要点

地基基础施工图设计及审查要点一。基础埋置深度1。天然地基:充分利用褐黄色粘性土层作为持力层（上：第 5.2。1 — 2 条），一般埋置在 2 层土上：2。箱基：一般取建筑物高度的 1 /8〜1/12（上：第 5。2。2 条）；3。高层建筑简体结构承台板板底的埋深不宜小于建筑物高度的 1 / 20（上筒：第 7。1。4 条）；4。高层建筑筏形和箱形基础.天然地基上的埋置深度不宜小于建筑物高度的 1 /15,桩筏和桩箱基础埋置深度不宜小于建筑物高度的 1/18〜1/20 （国：第 5。1.3 条）；5。不同埋深基础：两基础埋深高差一般取两基础间净距的 1/2（上:第 5。2.3—2条）；6。基槽开挖后，应进行验槽（国：第 10。1.1 条）。二. 基础类型选择1。独立基础：（1）矩形基础长度与宽度比宜小于等于 3（上：第 5.4. 1 条）；（2）阶梯形基础台阶高度宜为 3〜5,锥形基础边缘高度不宜小于 2,坡度不宜大于1:2（上：第 5。4。2 条）；（3）杯插入深度按（上：表 5。4。6）选用，同时还应满足受力主筋锚固长度及考虑柱吊装时的稳定性，插入深度大于等于柱长的 0.05 倍（上：第 5。4.6 条）.2。条形基础（钢筋混凝土）（1）墙下条形基础底板厚度不宜小于 250mm，边缘高度不宜小于 1 50mm （上：第 5。5。2 条）；（2）（2）墙下条形基础：如沿纵向遇不均匀土质，宜在墙下设置肋梁，肋中受力钢筋直径不宜小于 10mm（上：第 5。5.3 条）；（3）柱下条形基础梁：（a）基础梁高度不宜小于柱距的 1/4〜1/8（上：第 5.5.5 条）；（b）梁底的纵向受拉主筋应有 2〜4 根通长配置，且其面积不应少于纵向钢筋总面积的1/3。（上：第 5。5。6 — 1 条）；（c）梁顶面和底面的纵向受力钢筋的最小配筋率为 0.15 % （上：第 5。5。6-2 条）；（d）基础梁高度（不包括板的厚度）大于 6mm 时，在梁的两侧沿高度每 3〜4 各配巾 10 的构造筋(上：第 5。5。6-3 条).3.筏板基础(1) 设置基础梁的筏板厚度宜取 2〜4,当有防水要求时，最小厚度为 250,且板厚与计算区段的跨度比不宜小于 1/20 (上：第 5.6.2 条)；(2) 筏板基础悬臂板伸出长度不宜大于 2m(上：第 5.6。4 条)；(3) 筏板纵横向支座钢筋应有总量 1/4 连通，跨中钢筋按实际配筋率全部通过(上:第 5.6.7 条)。4.箱形基础(1)平均每平方米箱形基础面积上墙体长度不小于 40cm，或墙体水平截面积不小于箱形基础面积的 1/10,其中纵墙配置不小于总配置量的 3/5(上...
