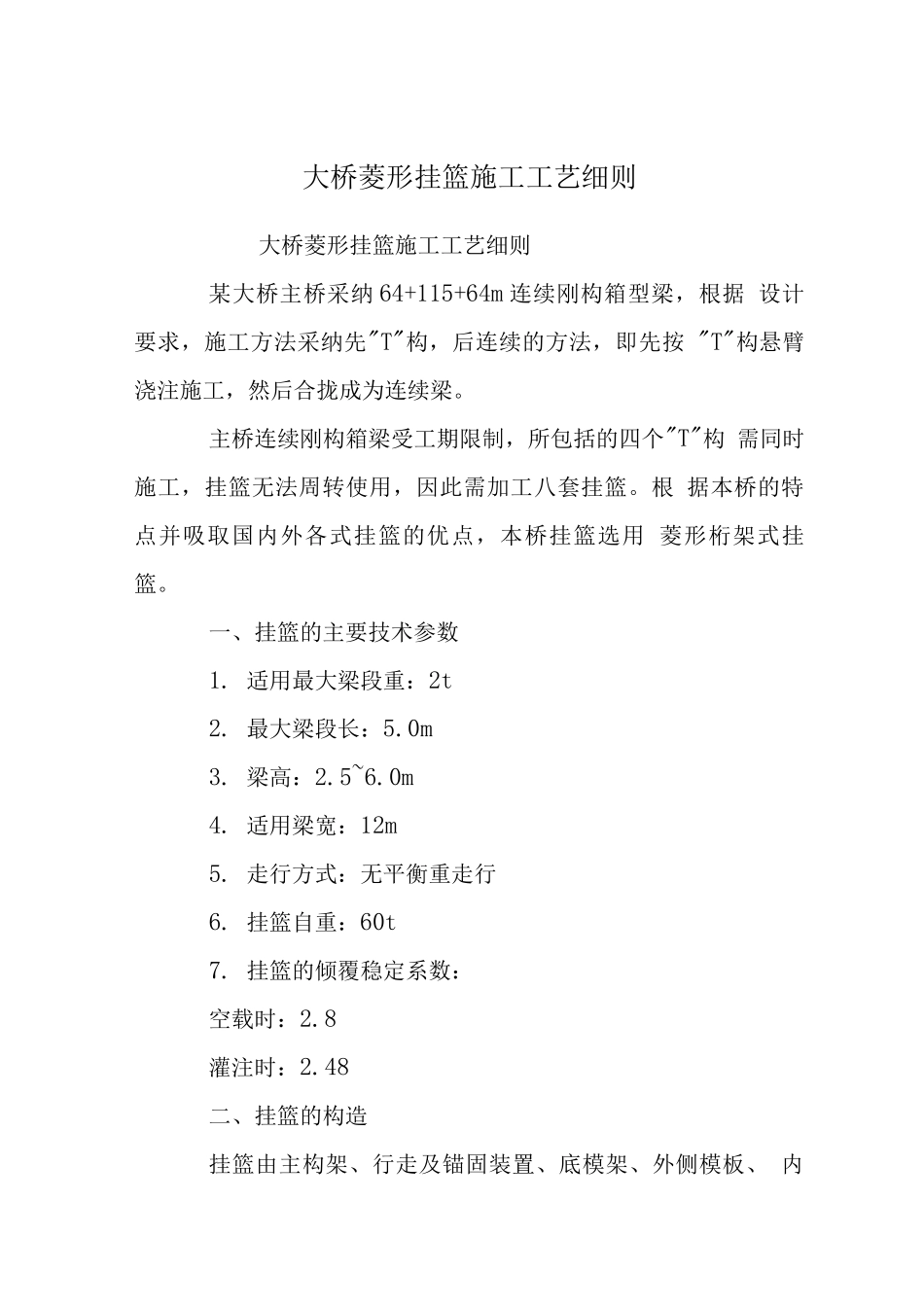

大桥菱形挂篮施工工艺细则

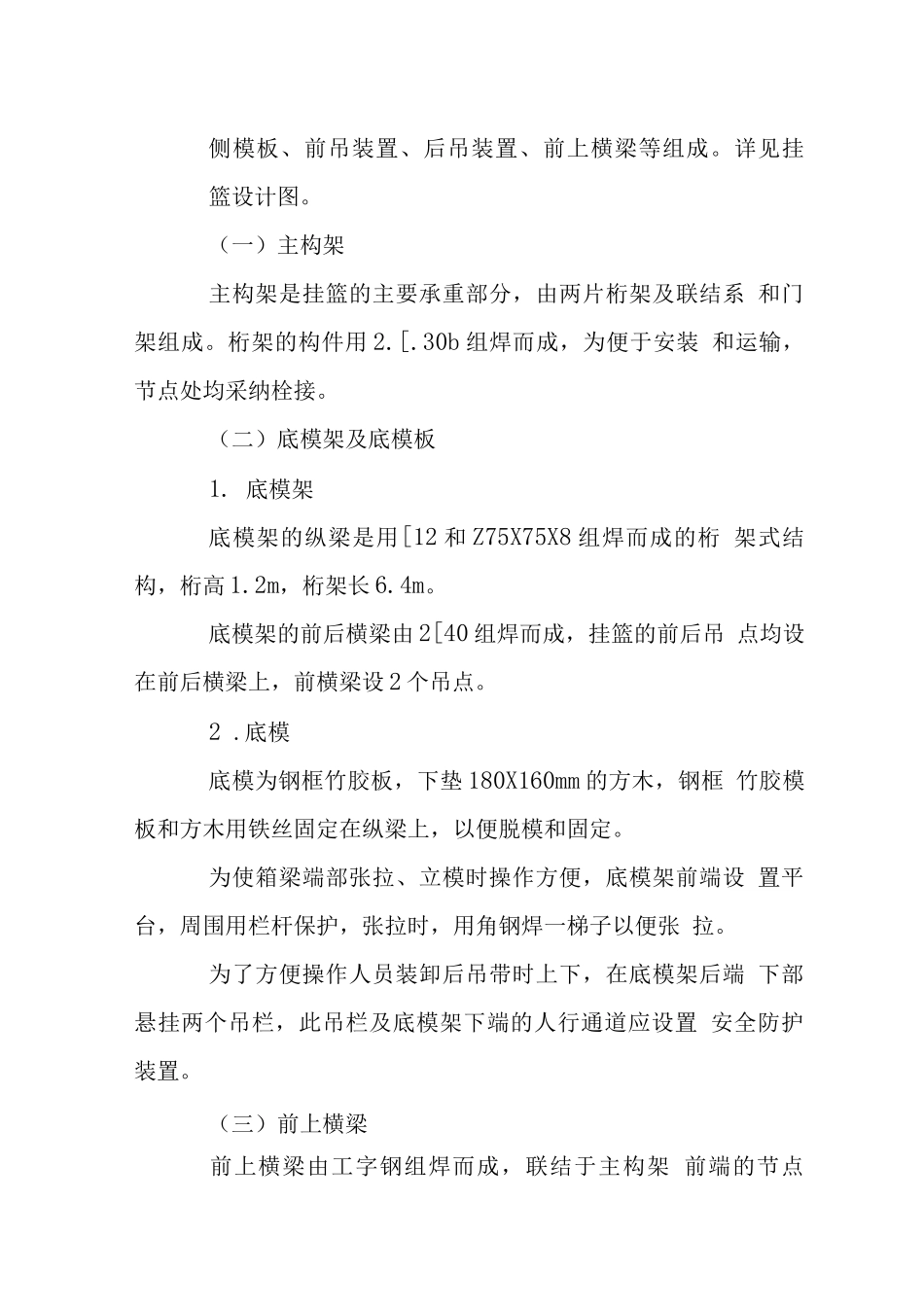

大桥菱形挂篮施工工艺细则大桥菱形挂篮施工工艺细则某大桥主桥采纳 64+115+64m 连续刚构箱型梁，根据 设计要求，施工方法采纳先"T"构，后连续的方法，即先按 "T"构悬臂浇注施工，然后合拢成为连续梁。主桥连续刚构箱梁受工期限制，所包括的四个"T"构 需同时施工，挂篮无法周转使用，因此需加工八套挂篮。根 据本桥的特点并吸取国内外各式挂篮的优点，本桥挂篮选用 菱形桁架式挂篮。一、挂篮的主要技术参数1. 适用最大梁段重：2t2. 最大梁段长：5.0m3. 梁高：2.5~6.0m4. 适用梁宽：12m5. 走行方式：无平衡重走行6. 挂篮自重：60t7. 挂篮的倾覆稳定系数：空载时：2.8灌注时：2.48二、挂篮的构造挂篮由主构架、行走及锚固装置、底模架、外侧模板、 内侧模板、前吊装置、后吊装置、前上横梁等组成。详见挂 篮设计图。（一）主构架主构架是挂篮的主要承重部分，由两片桁架及联结系 和门架组成。桁架的构件用 2.[.30b 组焊而成，为便于安装 和运输，节点处均采纳栓接。（二）底模架及底模板1. 底模架底模架的纵梁是用[12 和 Z75X75X8 组焊而成的桁 架式结构，桁高 1.2m，桁架长 6.4m。底模架的前后横梁由 2[40 组焊而成，挂篮的前后吊 点均设在前后横梁上，前横梁设 2 个吊点。2 .底模底模为钢框竹胶板，下垫 180X160mm 的方木，钢框 竹胶模板和方木用铁丝固定在纵梁上，以便脱模和固定。为使箱梁端部张拉、立模时操作方便，底模架前端设 置平台，周围用栏杆保护，张拉时，用角钢焊一梯子以便张 拉。为了方便操作人员装卸后吊带时上下，在底模架后端 下部悬挂两个吊栏，此吊栏及底模架下端的人行通道应设置 安全防护装置。（三）前上横梁前上横梁由工字钢组焊而成，联结于主构架 前端的节点处，将两片桁架连成整体，上布 6 个吊点，其中 2 个吊点吊底模架，2 个吊点吊外侧模，2 个吊点吊内模。前 上横梁上应加设栏杆，为调整吊带时防护。（四）钢吊带1. 前吊带前吊带 2 根，由 150X32mm 和 150X20mm 一块及两块 16Mn钢板用销子联结而成，分为 5 节，调节孔间距为 1mm， 施工时通过逐段调节或拆除联结钢带，即可满足 2#梁段至 12#梁段梁腹板高度变化的需要。前吊带下端与底模架前横梁连接（销接），上端支承 在主构架前上横梁上，每根吊带用两个 LQ30 手动千斤顶及 扁担梁悬吊。2. 后吊带后吊带亦采纳 150X32mm 的 16Mn 钢板制成，亦设置间 距为1mm 的调节孔，用两个 LQ30 千...
