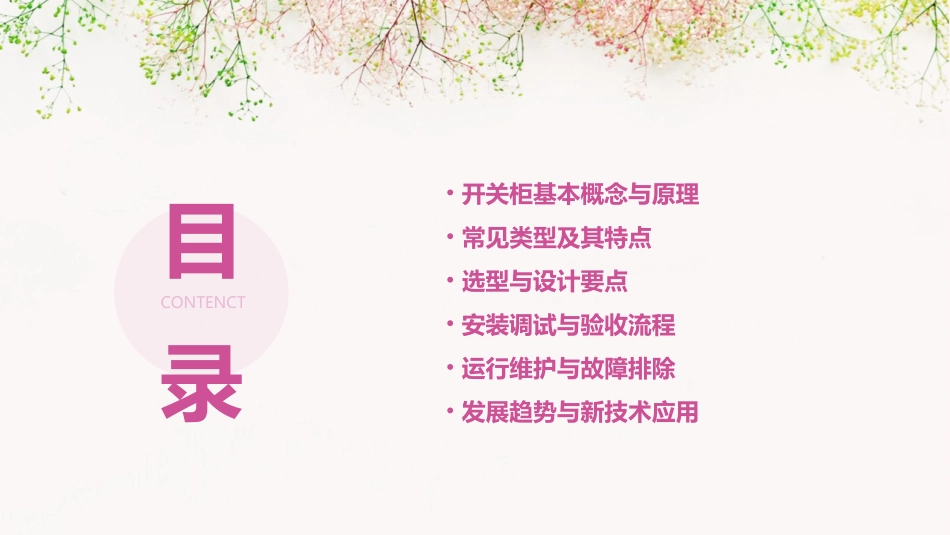

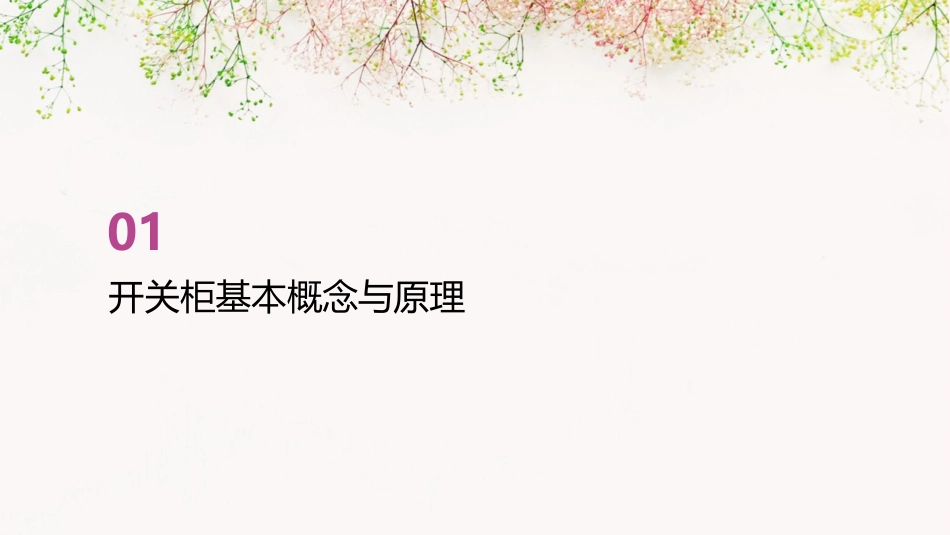

收藏开关柜知识培训课件目录CONTENCT•开关柜基本概念与原理•常见类型及其特点•选型与设计要点•安装调试与验收流程•运行维护与故障排除•发展趋势与新技术应用01开关柜基本概念与原理定义作用开关柜定义及作用开关柜是一种电气设备，用于在电力系统中进行电能分配、控制、保护及测量等功能。开关柜在电力系统中起到接收和分配电能的作用，同时实现对电路的控制、保护和测量。它是电力系统中的重要组成部分，确保电力系统的安全、稳定运行。开关柜结构组成柜体开关柜的主体部分，通常由钢板焊接而成，具有良好的机械强度和防护等级。一次设备包括断路器、负荷开关、隔离开关等，用于实现电路的通断和故障切除。二次设备包括保护装置、测量仪表、控制回路等，用于对一次设备进行监视、测量和控制。母线系统用于汇集和分配电能，通常由铜或铝制母线构成。辅助设备如加热器、照明灯、接地开关等，用于提高开关柜的运行可靠性和安全性。工作原理与操作流程•工作原理：开关柜的工作原理基于电力系统的基本理论和电路分析。当电力系统正常运行时，开关柜通过一次设备实现电路的通断；当系统发生故障时，保护装置动作切除故障，确保系统的安全。同时，二次设备对一次设备进行监视和测量，为运行人员提供必要的信息。010203操作流程1.检查开关柜外观及周围环境，确保无异常。2.打开开关柜门，检查内部设备状态及接线情况。工作原理与操作流程3.根据操作票或调度指令进行操作，如合闸、分闸等。4.操作过程中注意观察仪表指示和保护装置动作情况。5.操作完成后关闭开关柜门，并做好相关记录。工作原理与操作流程02常见类型及其特点结构简单成本低维护不便固定式开关柜通常采用简单的箱体结构，内部安装固定的断路器和其它电器元件。由于结构简单，制造成本相对较低，适合预算有限的场合。由于电器元件固定在箱体内，维护时需要整体拆卸，相对不便。固定式开关柜80%80%100%抽出式开关柜抽出式开关柜采用可抽出式结构，电器元件安装在可抽出的抽屉中，方便安装和拆卸。抽出式结构使得电器元件与箱体之间有良好的绝缘性能，提高了设备的安全性。抽出式开关柜结构复杂，制造成本相对较高。结构灵活安全性高成本高综合优势灵活配置成本适中混合式开关柜混合式开关柜可根据实际需求灵活配置固定式和抽出式单元，满足不同的使用需求。混合式开关柜的制造成本介于固定式和抽出式之间，性价比较高。混合式开关柜结合了固定式和抽出式的优点，既有较高的安全性，又方便维护。0102030405|类型|结构特点|优点|缺点|适用场合||---|---|---|---|---||固定式|简单箱体结构，内部安装固定电器元件|结构简单、成本低|维护不便|预算有限、对维护要求不高的场合||抽出式|可抽出式结构，电器元件安装在可抽出的抽屉中|结构灵活、安全性高|成本高|对安全性要求高、需要频繁维护的场合||混合式|结合固定式和抽出式的优点，灵活配置固定式和抽出式单元|综合优势、灵活配置、成本适中|无明显缺点|对安全性、维护性和成本都有一定要求的场合|不同类型比较分析03选型与设计要点01020304负载电流和短路容量电压等级使用环境功能需求选型依据和原则考虑开关柜的使用环境，如温度、湿度、海拔高度等，选择适应环境的开关柜类型。根据系统电压等级，选择相应的开关柜电压等级。根据系统负载电流和预期短路容量，选择开关柜的额定电流和短路容量。根据实际需求，选择具备所需功能的开关柜，如进线柜、出线柜、计量柜等。国家标准行业规范安全标准环保要求设计规范及标准遵循国家相关标准，如《低压成套开关设备和控制设备》、《高压开关设备和控制设备》等。参照电力、石油、化工等行业的规范，确保开关柜的设计符合行业要求。确保开关柜的设计符合安全标准，如防火、防爆、防雷击等要求。考虑环保因素，选择环保材料，减少对环境的影响。某大型数据中心成功选型与设计实践，采用高性能、高可靠性的开关柜，确保数据中心的稳定运行。案例一某石油化工厂成功选型与设计实践，根据实际需求和环境因素，选择适应性强、安全可靠的开关柜。案例二某城市电网成功选型与设计实践，采用智能化、自动化的开关柜，提高电网运行效率...
