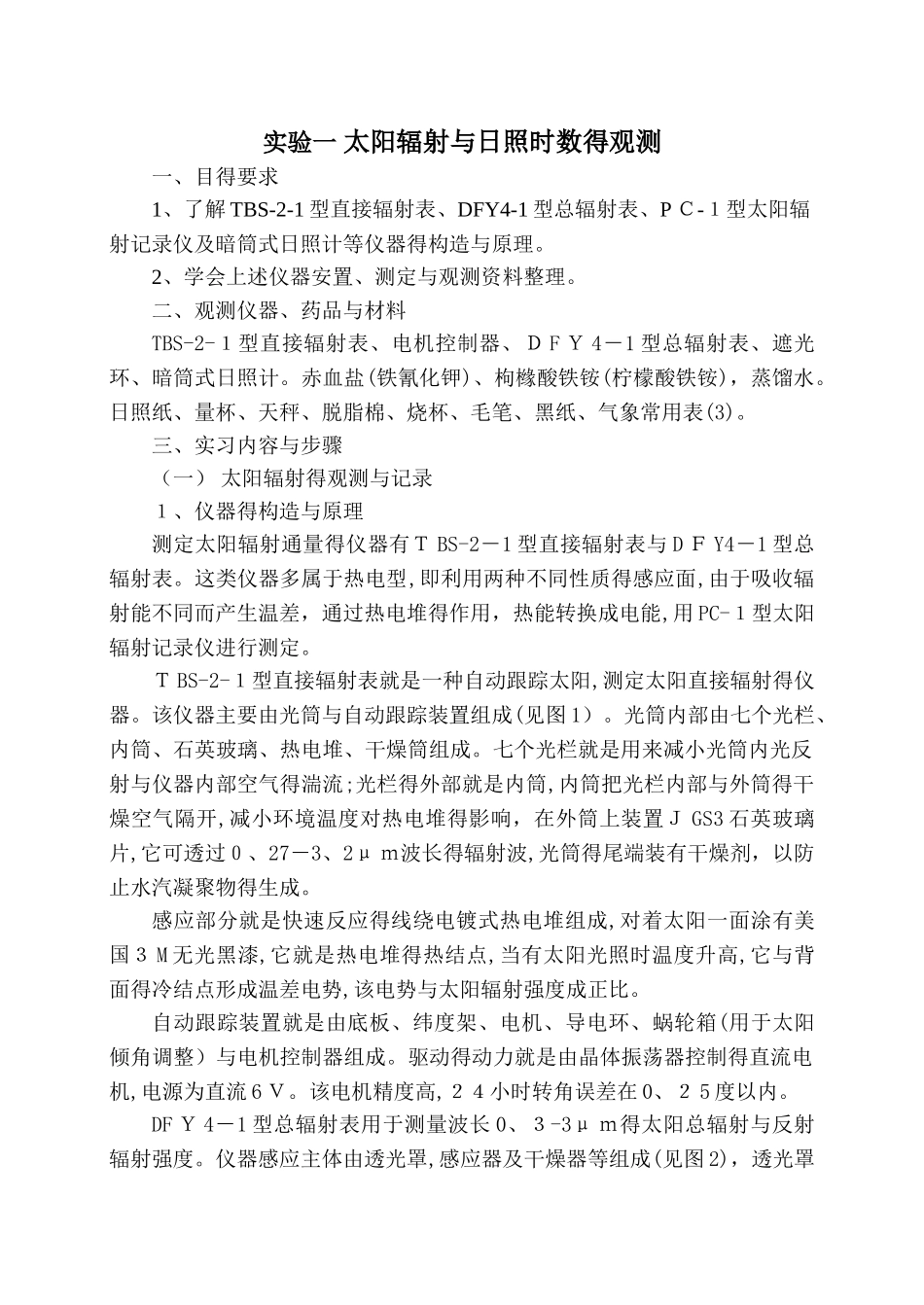

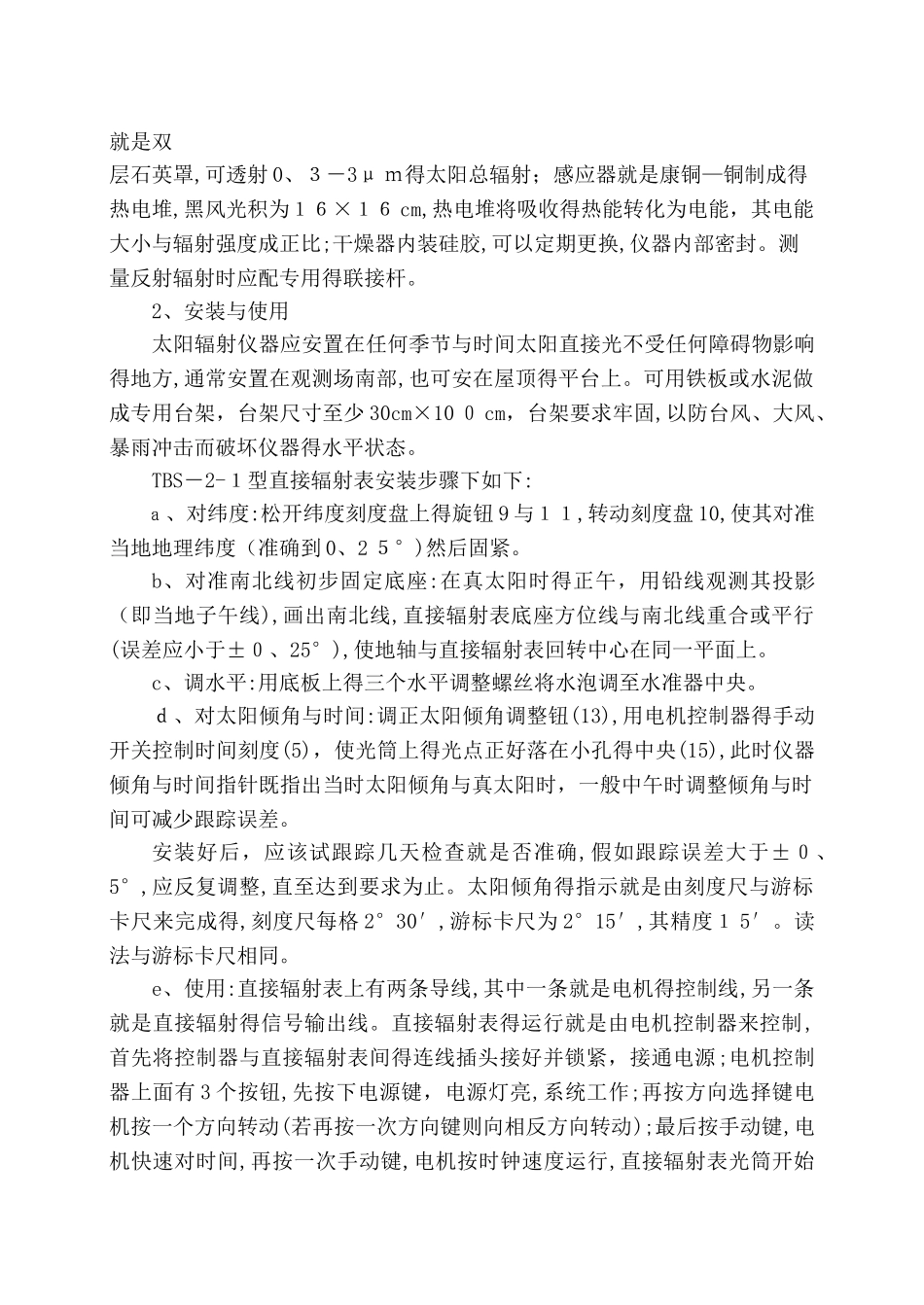

实验一 太阳辐射与日照时数得观测一、目得要求1、了解 TBS-2-1 型直接辐射表、DFY4-1 型总辐射表、P Ｃ-１型太阳辐射记录仪及暗筒式日照计等仪器得构造与原理。2、学会上述仪器安置、测定与观测资料整理。二、观测仪器、药品与材料TBS-2-１型直接辐射表、电机控制器、Ｄ F Ｙ 4－1 型总辐射表、遮光环、暗筒式日照计。赤血盐(铁氰化钾)、枸橼酸铁铵(柠檬酸铁铵)，蒸馏水。日照纸、量杯、天秤、脱脂棉、烧杯、毛笔、黑纸、气象常用表(3)。三、实习内容与步骤（一） 太阳辐射得观测与记录１、仪器得构造与原理测定太阳辐射通量得仪器有Ｔ BS-2－1 型直接辐射表与 D Ｆ Y4－1 型总辐射表。这类仪器多属于热电型,即利用两种不同性质得感应面,由于吸收辐射能不同而产生温差，通过热电堆得作用，热能转换成电能,用 PC-１型太阳辐射记录仪进行测定。Ｔ BS-2-１型直接辐射表就是一种自动跟踪太阳,测定太阳直接辐射得仪器。该仪器主要由光筒与自动跟踪装置组成(见图 1）。光筒内部由七个光栏、内筒、石英玻璃、热电堆、干燥筒组成。七个光栏就是用来减小光筒内光反射与仪器内部空气得湍流;光栏得外部就是内筒,内筒把光栏内部与外筒得干燥空气隔开,减小环境温度对热电堆得影响，在外筒上装置Ｊ GS3 石英玻璃片,它可透过０、27－3、2μ ｍ波长得辐射波,光筒得尾端装有干燥剂，以防止水汽凝聚物得生成。感应部分就是快速反应得线绕电镀式热电堆组成,对着太阳一面涂有美国３ M 无光黑漆,它就是热电堆得热结点,当有太阳光照时温度升高,它与背面得冷结点形成温差电势,该电势与太阳辐射强度成正比。自动跟踪装置就是由底板、纬度架、电机、导电环、蜗轮箱(用于太阳倾角调整）与电机控制器组成。驱动得动力就是由晶体振荡器控制得直流电机,电源为直流 6 Ｖ。该电机精度高,２４小时转角误差在 0、２ 5 度以内。DF Ｙ 4－1 型总辐射表用于测量波长 0、３-3μ ｍ得太阳总辐射与反射辐射强度。仪器感应主体由透光罩,感应器及干燥器等组成(见图 2)，透光罩就是双层石英罩,可透射 0、３－3μ ｍ得太阳总辐射；感应器就是康铜—铜制成得热电堆,黑风光积为１６×１６ cm,热电堆将吸收得热能转化为电能，其电能大小与辐射强度成正比;干燥器内装硅胶,可以定期更换,仪器内部密封。测量反射辐射时应配专用得联接杆。2、安装与使用太阳辐射仪器应安置在任何季节与时间太阳直接光不受任何障碍物影响得地方,通常安置在观测场南部,也可安在屋...
