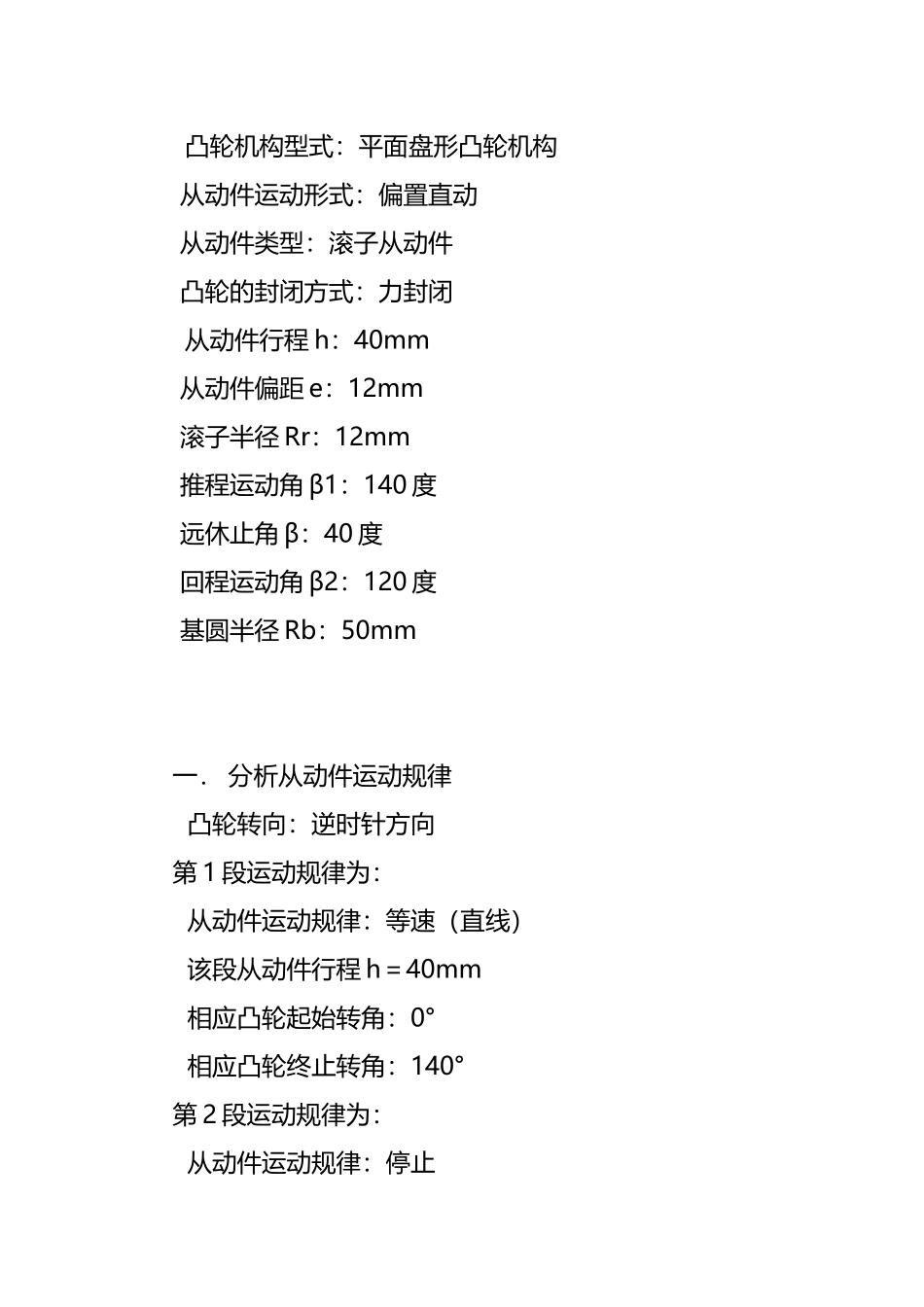

平面盘型凸轮设计说明(6页)Good is good, but better carries it.精益求精，善益求善。设计实践设计计算说明书题目：盘形凸轮轮廓设计学院:机电工程学院班号：08401学号：1050840124姓名：林飞跃日期：2025 年 10 月 04 号设计实践任务书题目：盘形凸轮轮廓设计设计任务及要求:用图解法设计滚子直动从动件盘形凸轮轮廓。原始信息：凸轮机构型式：平面盘形凸轮机构 从动件运动形式：偏置直动 从动件类型：滚子从动件 凸轮的封闭方式：力封闭从动件行程 h：40mm 从动件偏距 e：12mm 滚子半径 Rr：12mm 推程运动角 β1：140 度 远休止角 β：40 度 回程运动角 β2：120 度 基圆半径 Rb：50mm 一． 分析从动件运动规律 凸轮转向：逆时针方向第 1 段运动规律为： 从动件运动规律：等速（直线） 该段从动件行程 h＝40mm 相应凸轮起始转角：0° 相应凸轮终止转角：140°第 2 段运动规律为： 从动件运动规律：停止 该段从动件摆角 φ＝40° 相应凸轮起始转角：140° 相应凸轮终止转角：180°第 3 段运动规律为： 从动件运动规律：等加速、等减速（抛物线） 该段从动件摆角 φ＝60° 相应凸轮起始转角：180° 相应凸轮终止转角：240°第 4 段运动规律为： 从动件运动规律：等加速、等减速（抛物线） 该段从动件摆角 φ＝60° 相应凸轮起始转角：240° 相应凸轮终止转角：300°第 5 段运动规律为： 从动件运动规律：停止 该段从动件摆角 φ＝60° 相应凸轮起始转角：300° 相应凸轮终止转角：360°二． 作图法设计（反转法）（1）先选取合适的比例尺 µl。任选一点作为凸轮的转动中心 O。以 O 为圆心，e=12mm 为半径作偏距圆。以 O为圆心 r0 =12mm 为半径作凸轮的基圆。作偏距圆的一条切线，它代表了起始位置从动件的轨道，它与基圆的交点 A就是从动件在起始位置时与凸轮轮廓线的交点。（２）再从 OA 开始按-ω 的方向依次量取与、、和相等的角度，在基圆上得到 B、C、D 点。（3）计算推杆的预期位移 ① 等速推程时，由式（4.1）有 /（o）020406080100120140s/mm05111723293440② 等加速回程时等减速回程时/（o）020406080100120s/mm4039.931201920（4）作复合运动。在推杆反转运动过程中的各轴线上，从基圆开始量取推杆的相应位移，即取 C0B0＝0，C1B1－3/μL，…C5B5＝C6B6＝15/μL,C7B7=14.7/μL,C8B8=11.67/μL,…C12B12=0,得推杆顶尖在复合运动中的一系列位置 B0、B1、B2（5）将等点连成光滑曲线，即为所求的凸轮廓线（此图为对心直动滚子推杆盘形凸轮，仅供参考）参考文献：----宋宝玉《机械设计基础网络课程》;】\《."—`$，…·：~!\*,》》{"。—%.，…\~
