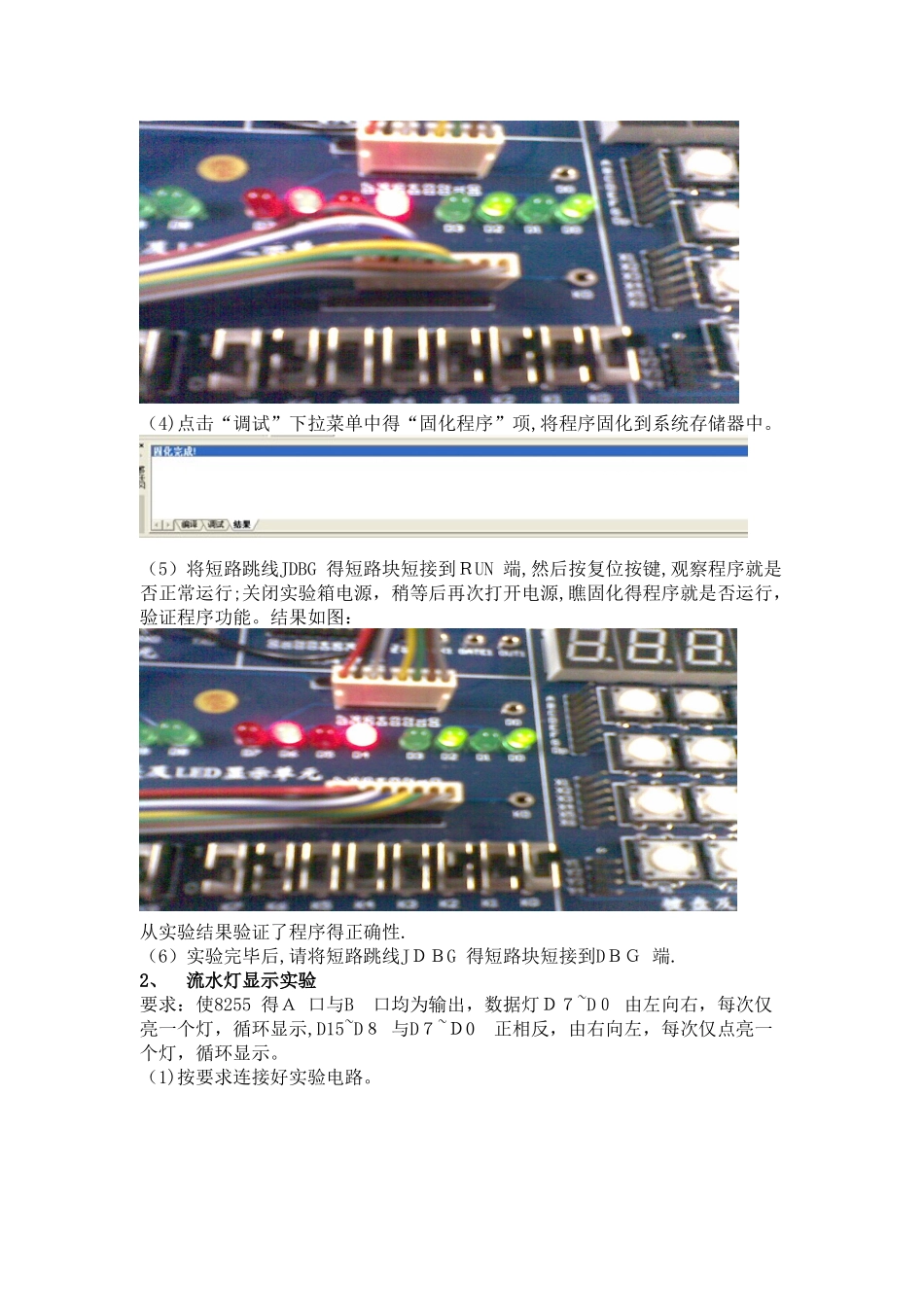

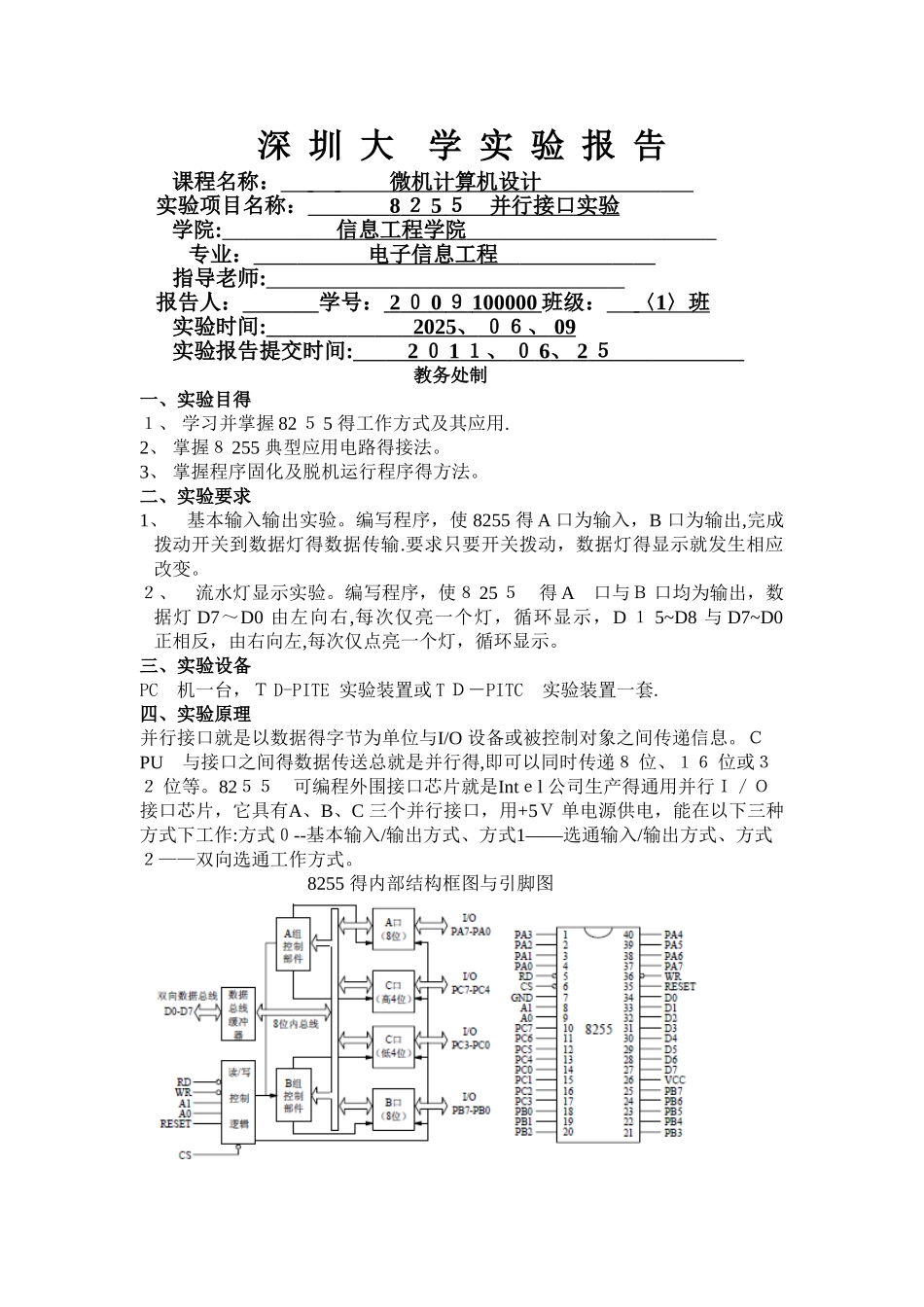

深 圳 大 学 实 验 报 告 课程名称： 微机计算机设计 实验项目名称： 8 ２ 5 ５ 并行接口实验 学院: 信息工程学院 专业： 电子信息工程 指导老师: 报告人： 学号： 2 ０ 0 ９ 100000 班级： 〈 1 〉班 实验时间: 2025 、 ０６、 09 实验报告提交时间: 2 ０ 1 １、 ０ 6 、 2 ５ 教务处制一、实验目得１、 学习并掌握 82 ５ 5 得工作方式及其应用.2、 掌握８ 255 典型应用电路得接法。3、 掌握程序固化及脱机运行程序得方法。二、实验要求1、 基本输入输出实验。编写程序，使 8255 得 A 口为输入，B 口为输出,完成拨动开关到数据灯得数据传输.要求只要开关拨动，数据灯得显示就发生相应改变。２、 流水灯显示实验。编写程序，使８ 25 ５ 得 A 口与Ｂ 口均为输出，数据灯 D7～D0 由左向右,每次仅亮一个灯，循环显示，D １ 5~D8 与 D7~D0 正相反，由右向左,每次仅点亮一个灯，循环显示。三、实验设备PC 机一台，Ｔ D-PITE 实验装置或 T Ｄ－PITC 实验装置一套.四、实验原理并行接口就是以数据得字节为单位与I/O 设备或被控制对象之间传递信息。ＣPU 与接口之间得数据传送总就是并行得,即可以同时传递８ 位、１６ 位或３２ 位等。82５５ 可编程外围接口芯片就是Intｅl 公司生产得通用并行Ｉ／Ｏ 接口芯片，它具有A、B、C 三个并行接口，用+5Ｖ 单电源供电，能在以下三种方式下工作:方式０--基本输入/输出方式、方式1——选通输入/输出方式、方式２——双向选通工作方式。8255 得内部结构框图与引脚图五、实验过程1、 基本输入输出实验要求：实验使8２5５ 端口Ａ 工作在方式0 并作为输入口,端口B 工作在方式0 并作为输出口。用一组开关信号接入端口A,端口B 输出线接至一组数据灯上,然后通过对8２55 芯片编程来实现输入输出功能.(1)按要求连接好实验电路。（2)编写实验程序,经编译、链接无误后装入系统。代码如下:SSＴACK ＳEＧＭＥNT STACKDW 32 DUP(?)ＳSTACK ＥＮDＳCODＥ SEGＭＥＮTAＳSＵME ＣS：CODＥSTARＴ： MOV ＤX， 0６46HMOV AＬ, 90HOUT DX， ALAA1: MＯV DX, 06４０HIN AL, DXＣAＬL DELＡYMOV ＤX， 0642HＯUT DX， ALＪMP AA１DＥLAY: PUＳH ＣＸMOＶ ＣX， 0Ｆ０0HＡA2： ＰUSH AXPＯＰ AＸLＯOP AＡ２POP ＣXRETＣODＥ ENDSENＤ STＡRT(3)运行程序，改变拨动开关,同时观察LED 显示,验证...
