高层建筑给排水课件上课VIP免费

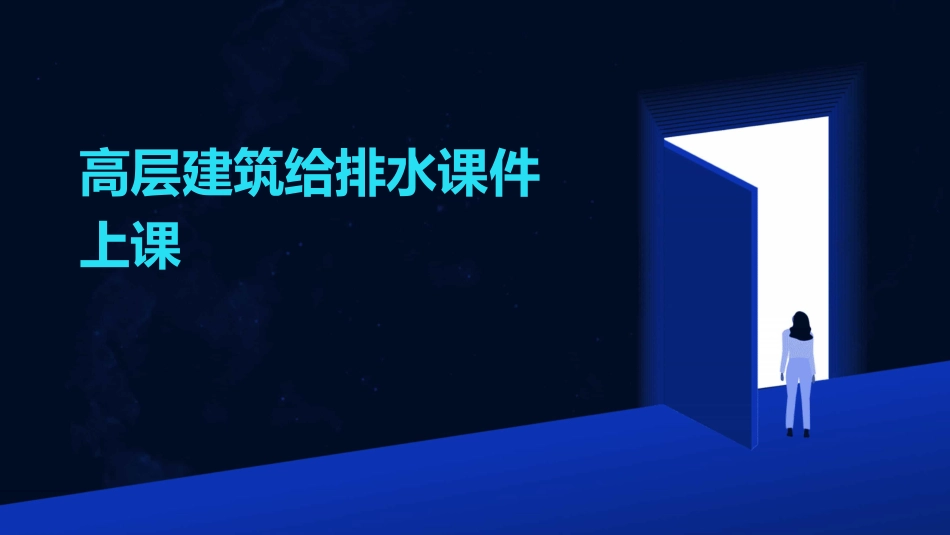

高层建筑给排水课件上课_第1页
1/32

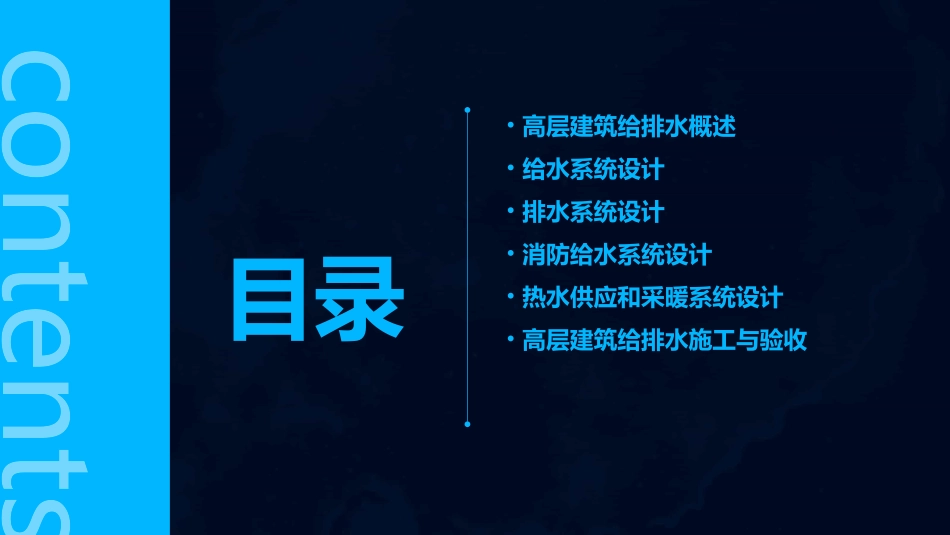

高层建筑给排水课件上课_第2页
2/32

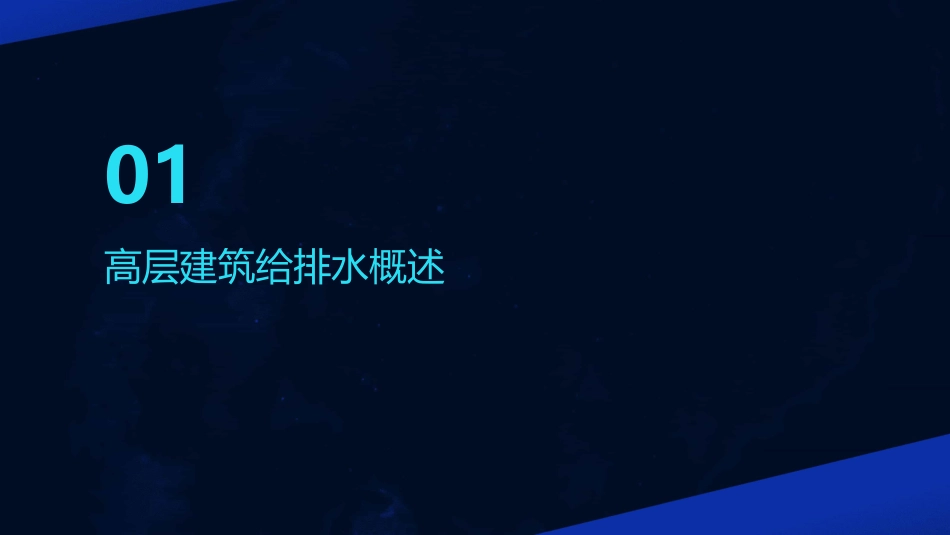

高层建筑给排水课件上课_第3页
3/32
高层建筑给排水课件上课contents目录•高层建筑给排水概述•给水系统设计•排水系统设计•消防给水系统设计•热水供应和采暖系统设计•高层建筑给排水施工与验收01高层建筑给排水概述一般指高度超过24米的公共建筑和高度超过28米的住宅建筑,具有层数多、高度大、功能复杂等特点。高层建筑由于高度大,层数多,使得给排水系统的设计和施工难度增加,需要考虑的因素也更多,如重力流的影响、管道布置、设备选型等。高层建筑定义及特点高层建筑特点高层建筑定义高层建筑中的居民生活用水需求量大,稳定可靠的给排水系统是保障居民正常生活的基础。生活用水保障消防安全建筑设备正常运行高层建筑火灾危险性大,给排水系统需满足消防用水需求,确保火灾时能够及时有效地进行灭火。高层建筑中各种设备众多,如空调、供暖等,这些设备的正常运行离不开给排水系统的支持。030201给排水系统重要性设计原则高层建筑给排水设计应遵循安全、经济、合理、适用的原则,确保系统稳定可靠、节能环保。设计规范设计时需参照国家相关规范标准,如《建筑给水排水设计规范》、《高层民用建筑设计防火规范》等,确保设计符合法规要求。同时,还需考虑当地气候、水文等自然条件以及建筑本身的特点和需求。设计原则与规范02给水系统设计包括地下水、地表水(河流、湖泊等)和市政供水等。水源类型生活饮用水应符合国家相关卫生标准,工业用水根据生产需求确定水质。水质要求根据水源水质情况,选择适当的水处理工艺,如沉淀、过滤、消毒等。水处理工艺水源选择与处理在满足用水需求的前提下,力求管线简短、减少转弯、便于检修。管网布置原则根据输送水质、水压、埋设条件等因素选择合适的管材,如钢管、铸铁管、塑料管等。管材选择采用环状管网、设置调节水池、利用水力计算软件进行优化设计等,以提高供水安全性和经济性。管网优化措施给水管网布置及优化根据设计流量和扬程,选择合适的水泵类型,如离心泵、潜水泵等,并确定水泵的台数和备用情况。水泵选型采用高效节能水泵、变频器调速、合理安排运行时间等,以降低能耗和运行成本。节能措施水泵选型与节能措施水质保障措施水质监测定期对水源、管网末梢水进行水质监测,确保供水水质符合国家卫生标准。水质处理对于不符合水质要求的水源,采取相应的水质处理措施,如过滤、消毒等。二次供水管理对于高层建筑二次供水系统,要加强管理,定期清洗消毒水箱(池),确保二次供水水质安全。03排水系统设计合流制排水体制将生活污水、工业废水和雨水合并通过同一管道系统排放,适用于土地资源紧张、降雨较少的地区。分流制排水体制将生活污水、工业废水和雨水分别通过不同的管道系统排放,适用于土地资源丰富、降雨充沛的地区。比较分析分流制具有环保、节能等优点,但建设成本较高;合流制建设成本较低,但易造成管道堵塞和环境污染。排水体制选择及比较管网布置原则遵循重力流原则,确保管道坡度合理,便于污水自流排出;同时考虑地形、地质条件及城市规划等因素。优化方法采用GIS等先进技术进行管网优化布局,提高排水效率;实施雨污分流,减少污水处理量;加强管道维护管理,确保排水畅通。排水管网布置及优化物理法(如格栅、沉砂池等)、化学法(如中和、氧化还原等)和生物法(如活性污泥法、生物膜法等)。污水处理方法根据污水处理厂的规模、进水水质和处理要求等因素,选择合适的处理设备,如曝气设备、污泥回流设备、消毒设备等。设备选型污水处理方法及设备选型雨水排放系统设计设计原则确保雨水能够及时、顺畅地排出,防止城市内涝;同时考虑雨水资源化利用,如雨水收集、回用等。设计方法根据城市地形、气候条件及排水规划等要求,合理确定雨水排放系统的布局和规模;采用雨水花园、绿色屋顶等生态排水措施,提高雨水排放系统的环境效益。04消防给水系统设计包括消防水源、消防水泵、消防给水管网、消防水池、消火栓等。消防给水系统组成为火灾现场提供足够的水量和水压,确保火灾得到及时有效的扑救。消防给水系统功能消防给水系统组成及功能消防水池设置要求应设在高层建筑的底层或地下室,且应满足消防车取水要求;水池容积应满足火灾延...
