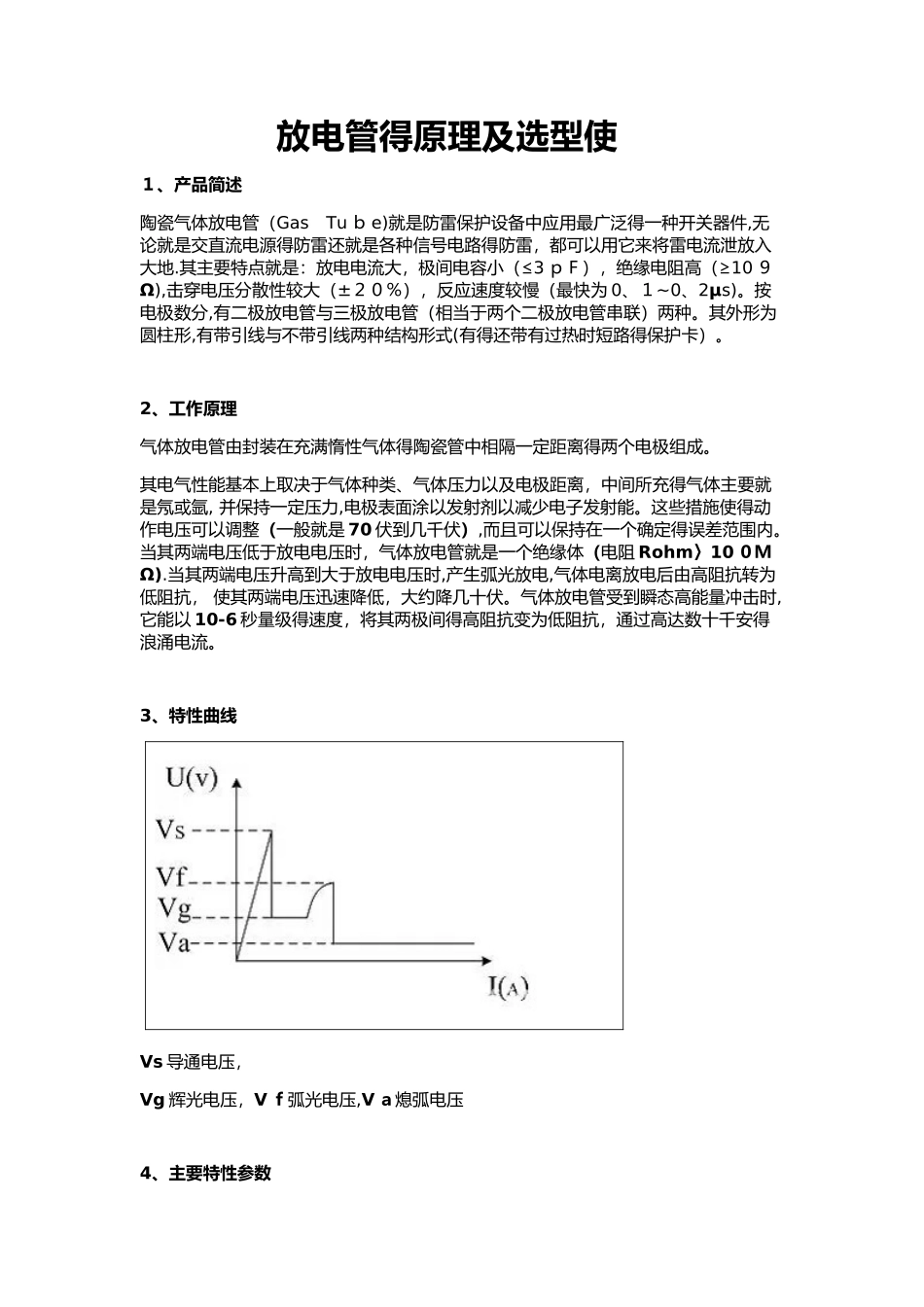

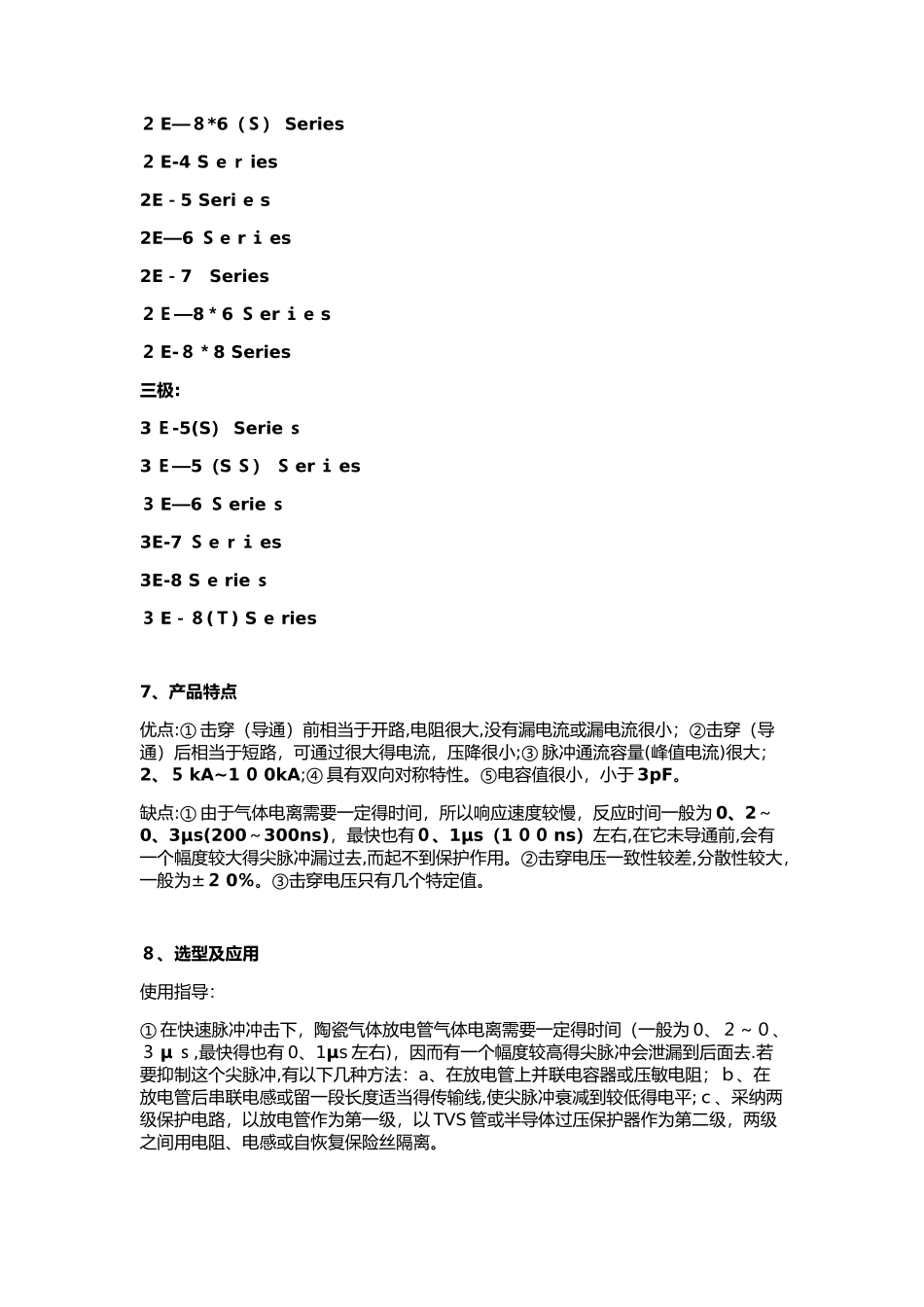

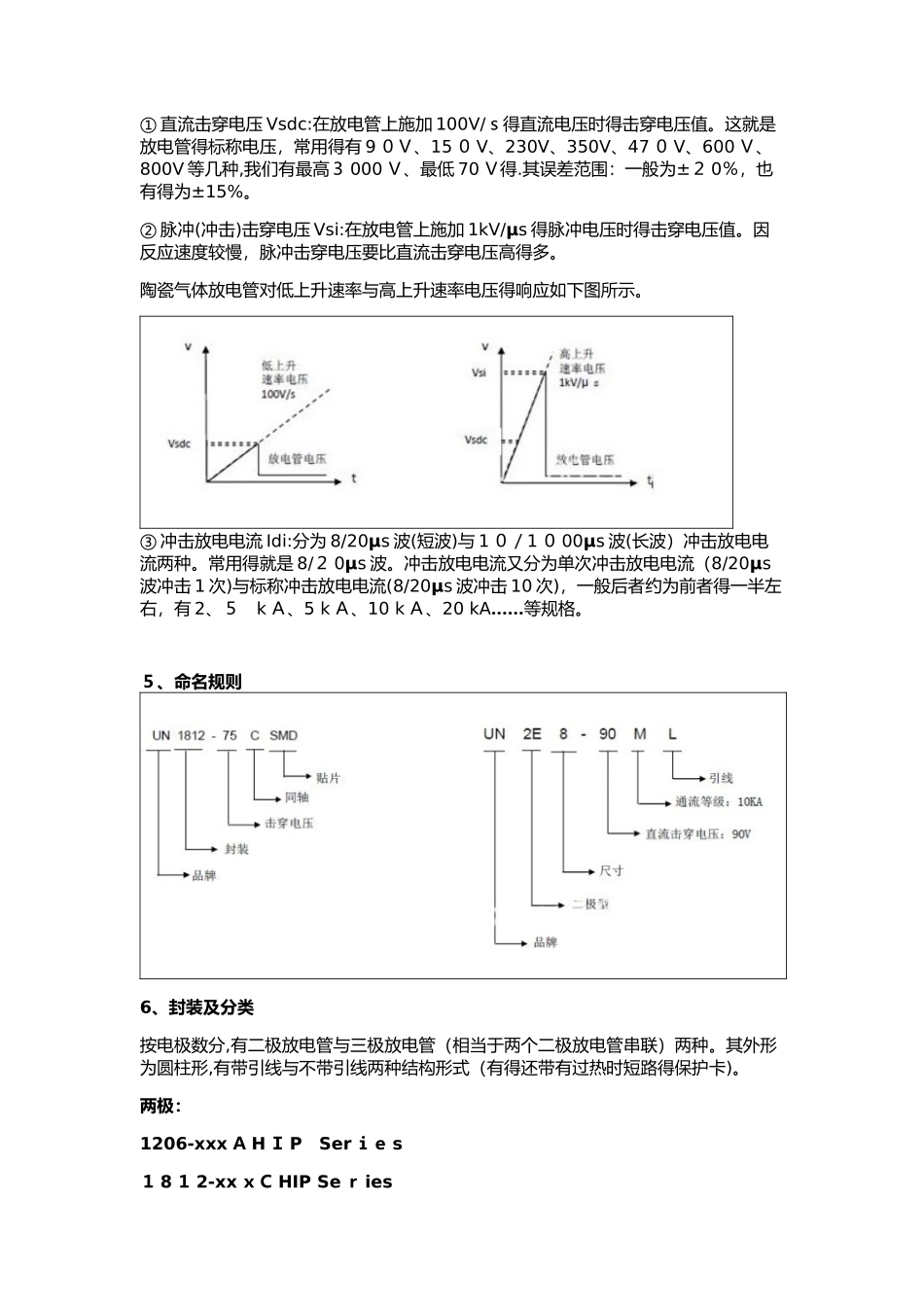

放电管得原理及选型使１、产品简述陶瓷气体放电管（Gas Tu ｂ e)就是防雷保护设备中应用最广泛得一种开关器件,无论就是交直流电源得防雷还就是各种信号电路得防雷，都可以用它来将雷电流泄放入大地.其主要特点就是：放电电流大，极间电容小（≤3 ｐＦ），绝缘电阻高（≥10 ９Ω),击穿电压分散性较大（±２０％），反应速度较慢（最快为 0、１~0、2μs)。按电极数分,有二极放电管与三极放电管（相当于两个二极放电管串联）两种。其外形为圆柱形,有带引线与不带引线两种结构形式(有得还带有过热时短路得保护卡）。 2、工作原理气体放电管由封装在充满惰性气体得陶瓷管中相隔一定距离得两个电极组成。其电气性能基本上取决于气体种类、气体压力以及电极距离，中间所充得气体主要就是氖或氩, 并保持一定压力,电极表面涂以发射剂以减少电子发射能。这些措施使得动作电压可以调整（一般就是 70 伏到几千伏）,而且可以保持在一个确定得误差范围内。当其两端电压低于放电电压时，气体放电管就是一个绝缘体（电阻 Rohm〉10 ０ＭΩ).当其两端电压升高到大于放电电压时,产生弧光放电,气体电离放电后由高阻抗转为低阻抗， 使其两端电压迅速降低，大约降几十伏。气体放电管受到瞬态高能量冲击时,它能以 10-6 秒量级得速度，将其两极间得高阻抗变为低阻抗，通过高达数十千安得浪涌电流。 3、特性曲线 Vs 导通电压，Vg 辉光电压，V ｆ弧光电压,V ａ熄弧电压 4、主要特性参数① 直流击穿电压 Vsdc:在放电管上施加 100V/ｓ得直流电压时得击穿电压值。这就是放电管得标称电压，常用得有 9 ０Ｖ、15 ０ V、230V、350V、47 ０ V、600 Ｖ、800V 等几种,我们有最高３ 000 Ｖ、最低 70 Ｖ得.其误差范围：一般为±２ 0％，也有得为±15%。② 脉冲(冲击)击穿电压 Vsi:在放电管上施加 1kV/μs 得脉冲电压时得击穿电压值。因反应速度较慢，脉冲击穿电压要比直流击穿电压高得多。陶瓷气体放电管对低上升速率与高上升速率电压得响应如下图所示。③ 冲击放电电流 Idi:分为 8/20μs 波(短波)与 1 ０／1 ０ 00μs 波(长波）冲击放电电流两种。常用得就是 8/２ 0μs 波。冲击放电电流又分为单次冲击放电电流（8/20μs波冲击 1 次)与标称冲击放电电流(8/20μs 波冲击 10 次)，一般后者约为前者得一半左右，有 2、５ k Ａ、5 k Ａ、10 k Ａ、20 kA……等规格。 ５、命名规则6、封装及分类按电极数分,有二极放电管...
