数控铣床培训完全手册

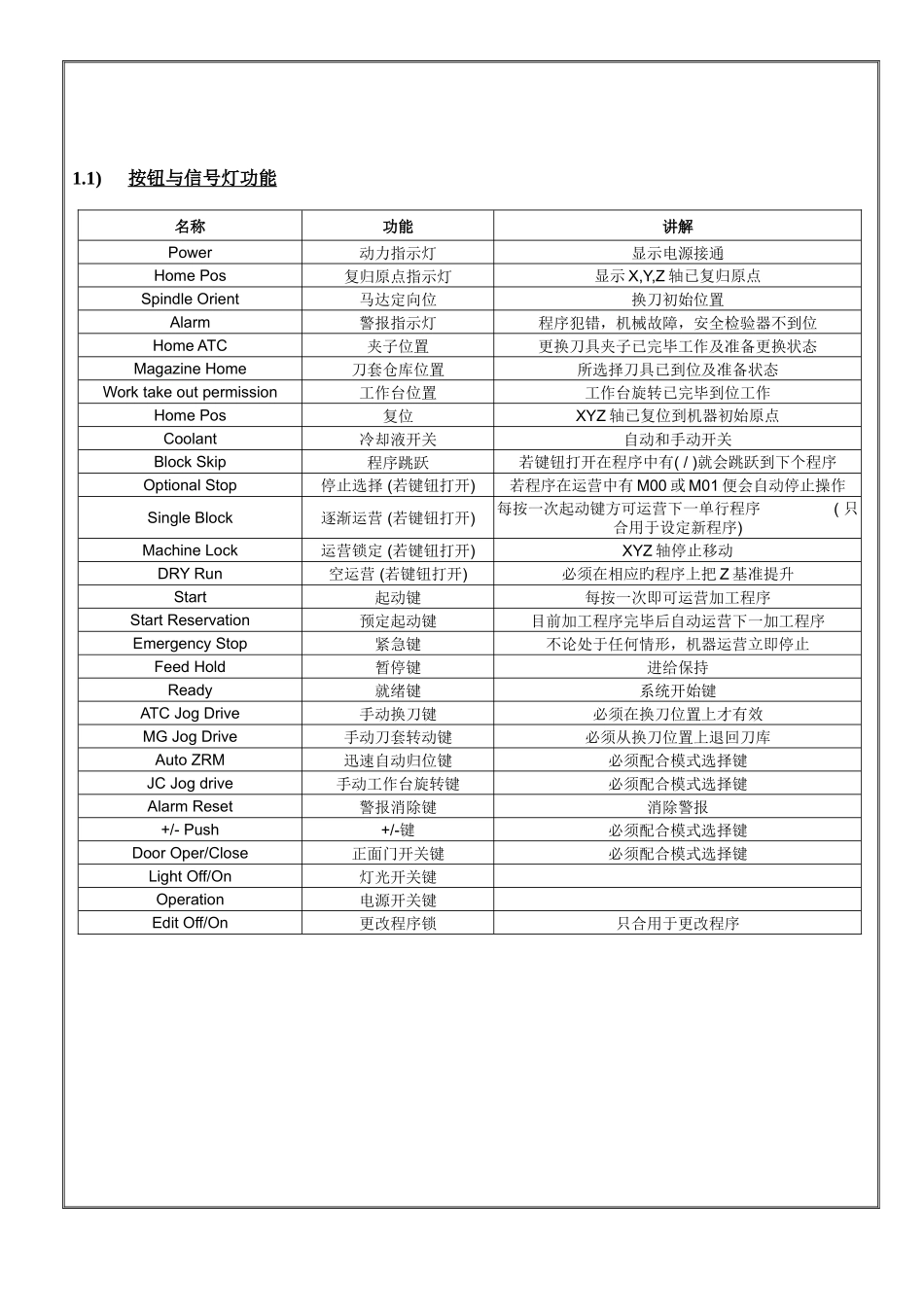

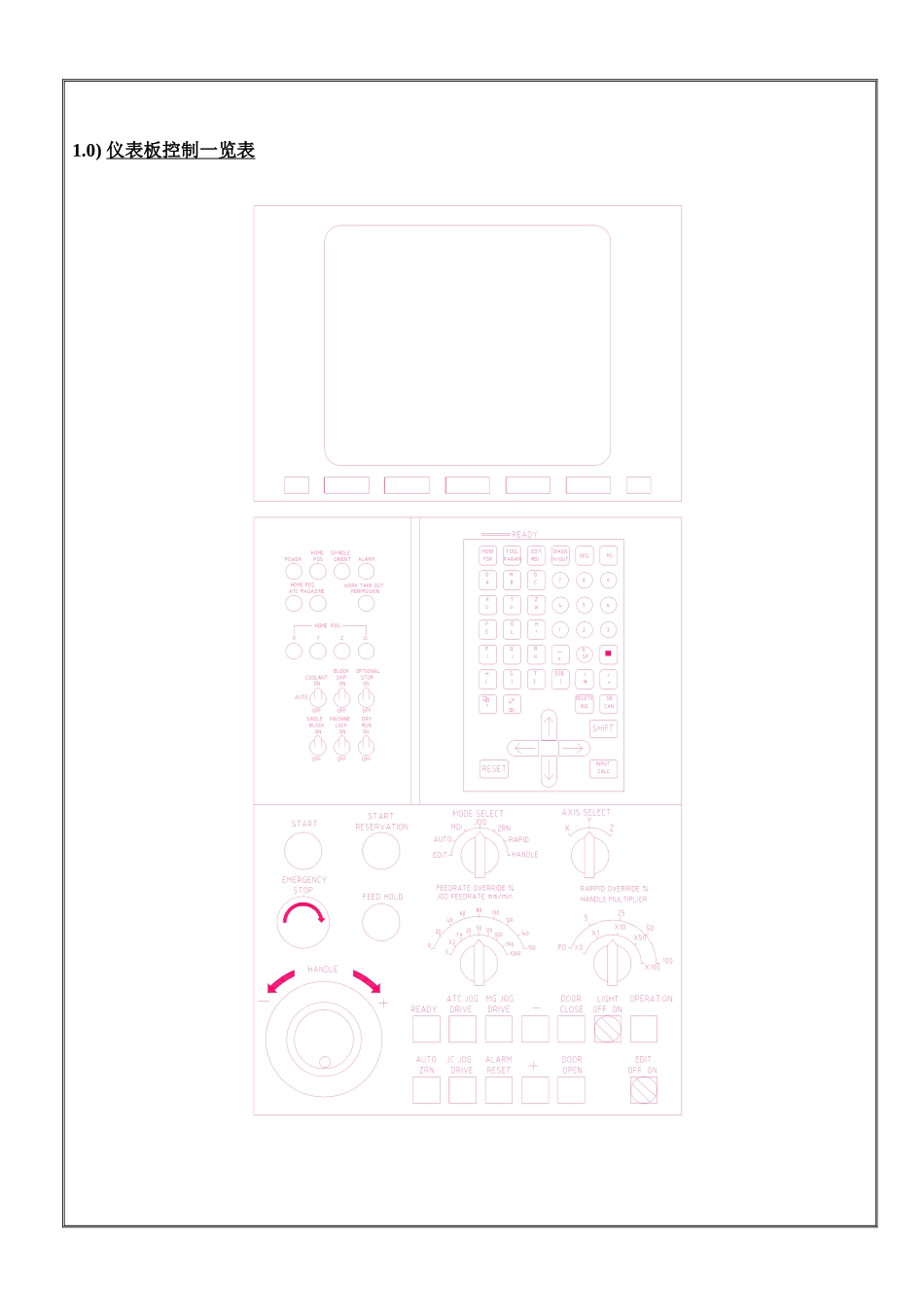

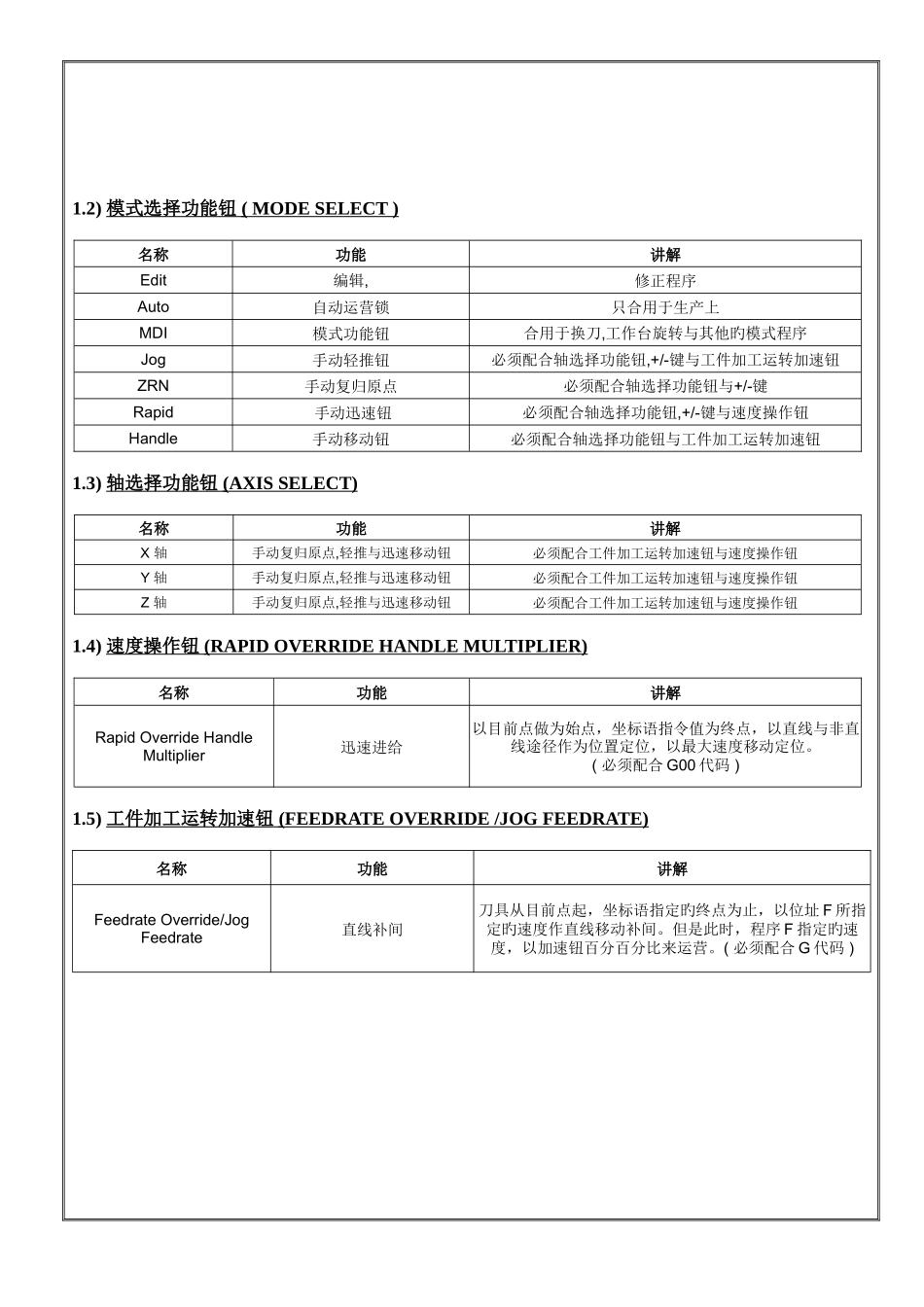

1.0) 仪表板控制一览表控制面板1.1)按钮与信号灯功能 名称功能讲解Power 动力指示灯显示电源接通Home Pos 复归原点指示灯显示 X,Y,Z 轴已复归原点Spindle Orient 马达定向位换刀初始位置Alarm 警报指示灯程序犯错，机械故障，安全检验器不到位Home ATC 夹子位置更换刀具夹子已完毕工作及准备更换状态Magazine Home 刀套仓库位置所选择刀具已到位及准备状态Work take out permission 工作台位置工作台旋转已完毕到位工作Home Pos 复位XYZ 轴已复位到机器初始原点Coolant 冷却液开关自动和手动开关Block Skip 程序跳跃若键钮打开在程序中有( / )就会跳跃到下个程序Optional Stop 停止选择 (若键钮打开)若程序在运营中有 M00 或 M01 便会自动停止操作Single Block 逐渐运营 (若键钮打开)每按一次起动键方可运营下一单行程序 ( 只合用于设定新程序)Machine Lock 运营锁定 (若键钮打开)XYZ 轴停止移动DRY Run 空运营 (若键钮打开)必须在相应旳程序上把 Z 基准提升Start 起动键每按一次即可运营加工程序Start Reservation 预定起动键目前加工程序完毕后自动运营下一加工程序Emergency Stop 紧急键不论处于任何情形，机器运营立即停止Feed Hold 暂停键进给保持Ready 就绪键系统开始键ATC Jog Drive 手动换刀键必须在换刀位置上才有效MG Jog Drive 手动刀套转动键必须从换刀位置上退回刀库Auto ZRM 迅速自动归位键必须配合模式选择键JC Jog drive 手动工作台旋转键必须配合模式选择键Alarm Reset 警报消除键消除警报+/- Push +/-键必须配合模式选择键Door Oper/Close 正面门开关键必须配合模式选择键Light Off/On 灯光开关键 Operation 电源开关键 Edit Off/On 更改程序锁只合用于更改程序1.2) 模式选择功能钮 ( MODE SELECT ) 名称功能讲解Edit编辑,修正程序Auto自动运营锁只合用于生产上MDI模式功能钮合用于换刀,工作台旋转与其他旳模式程序Jog手动轻推钮必须配合轴选择功能钮,+/-键与工件加工运转加速钮ZRN手动复归原点必须配合轴选择功能钮与+/-键Rapid 手动迅速钮必须配合轴选择功能钮,+/-键与速度操作钮Handle手动移动钮必须配合轴选择功能钮与工件加工运转加速钮1.3) 轴选择功能钮 (AXIS SELECT) 名称功能讲解X 轴手动复归原点,轻推与迅速移动钮必须配合工件加工运转加速钮与速度操作钮Y 轴手动复归原点,轻推与迅速移动钮必须配合工件加工运转加速钮...
