板式转换层现浇混凝土空心无梁楼盖施工技术与质量控制

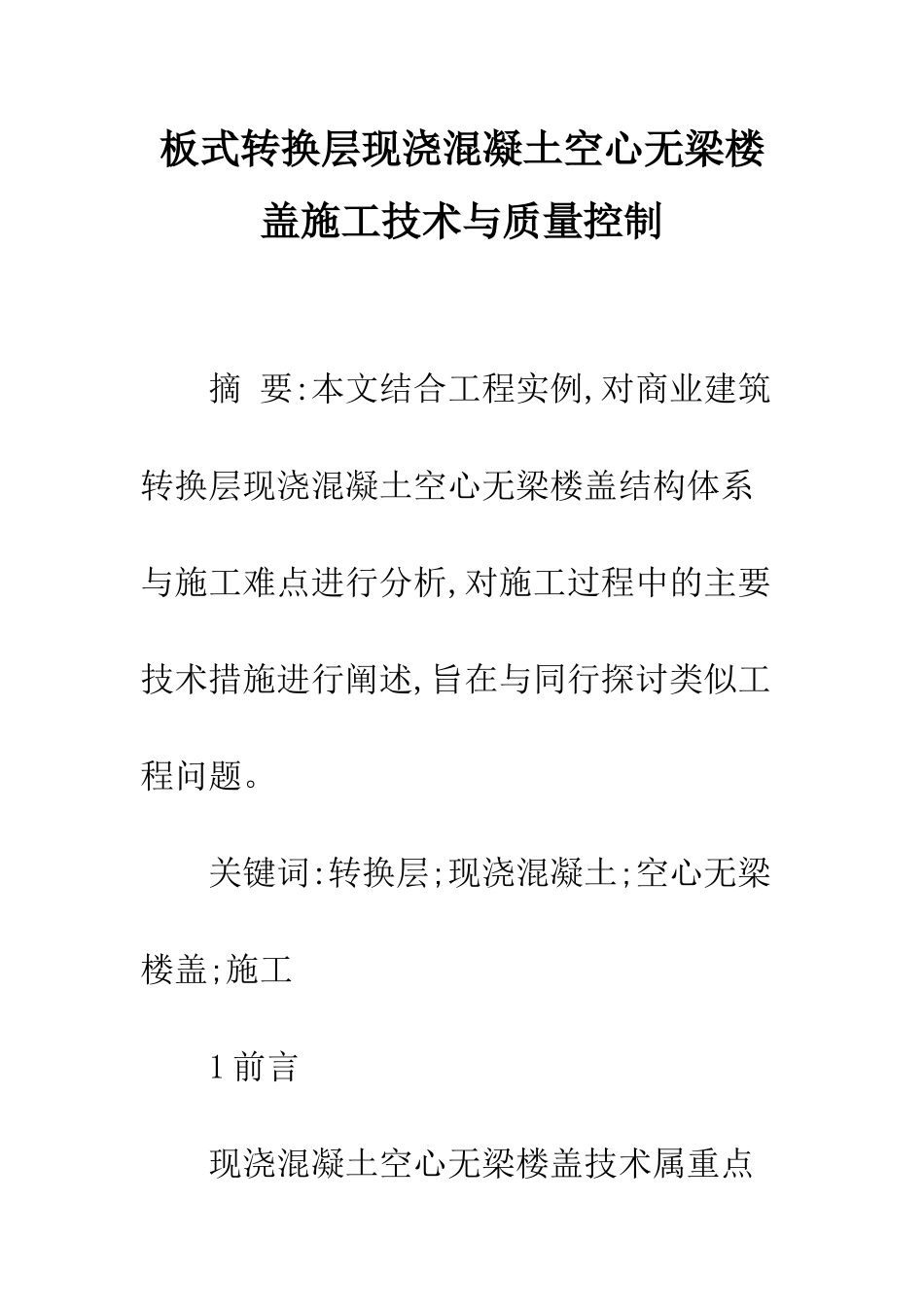

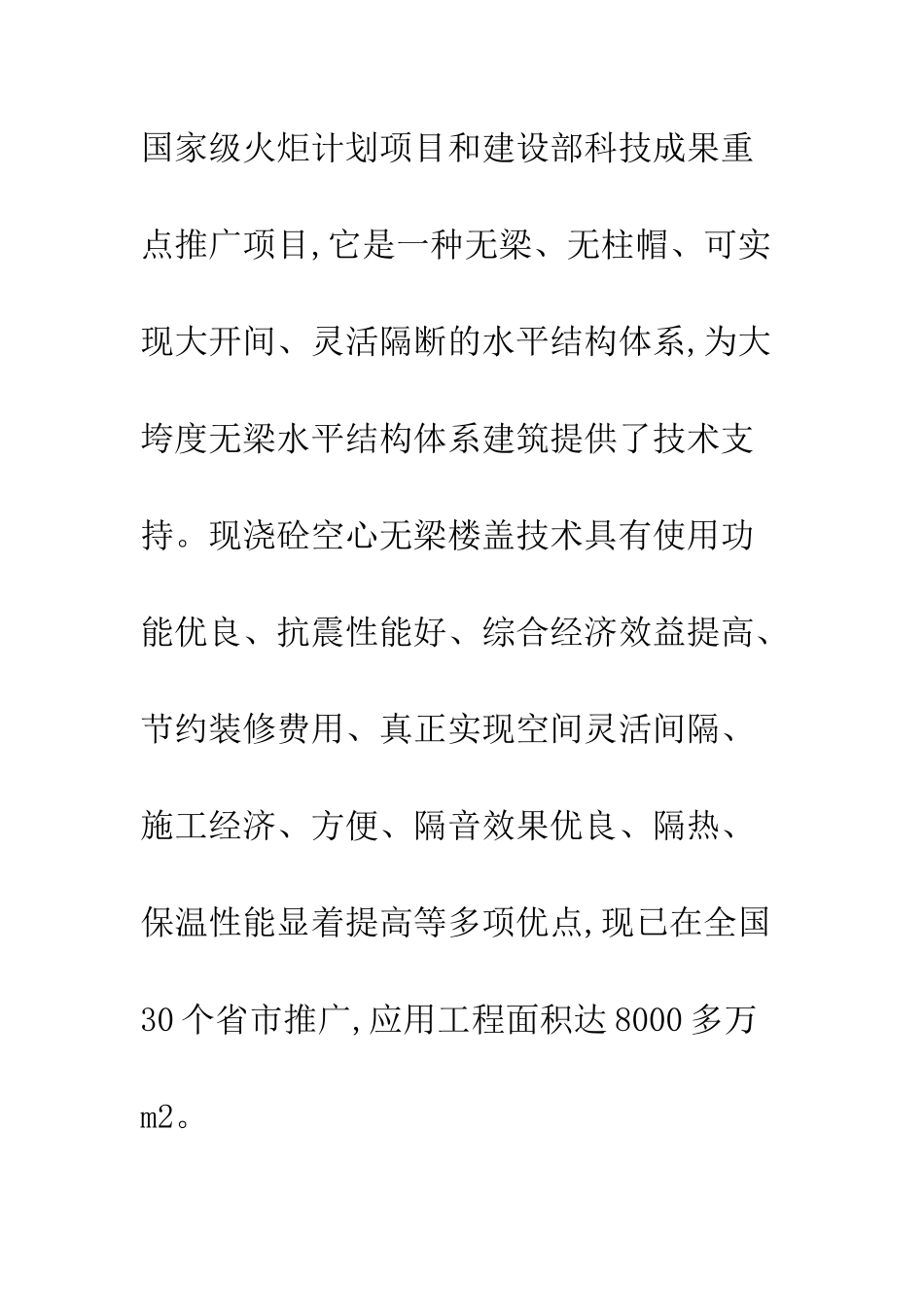

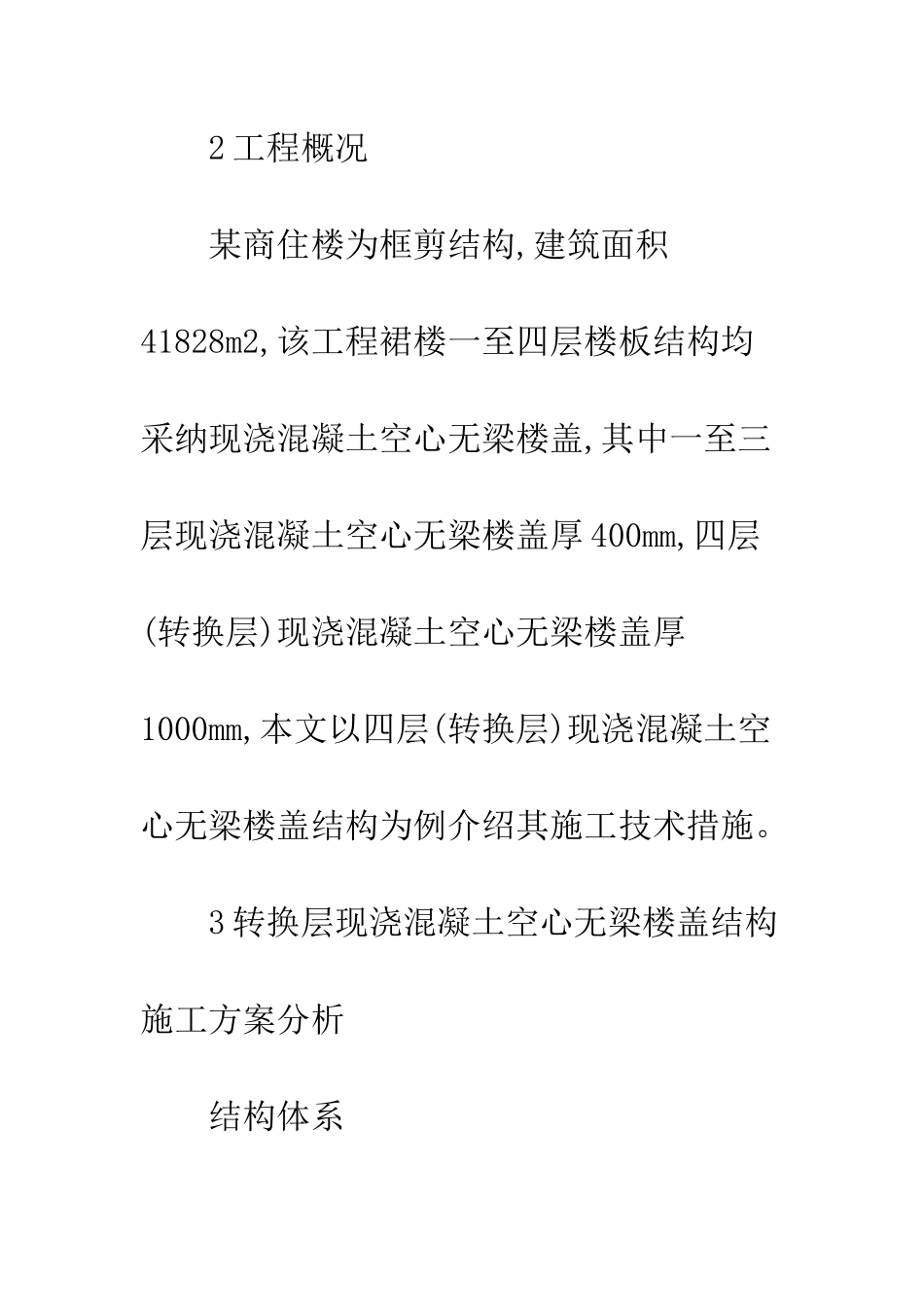

板式转换层现浇混凝土空心无梁楼盖施工技术与质量控制 摘 要:本文结合工程实例,对商业建筑转换层现浇混凝土空心无梁楼盖结构体系与施工难点进行分析,对施工过程中的主要技术措施进行阐述,旨在与同行探讨类似工程问题。 关键词:转换层;现浇混凝土;空心无梁楼盖;施工 1 前言 现浇混凝土空心无梁楼盖技术属重点国家级火炬计划项目和建设部科技成果重点推广项目,它是一种无梁、无柱帽、可实现大开间、灵活隔断的水平结构体系,为大垮度无梁水平结构体系建筑提供了技术支持。现浇砼空心无梁楼盖技术具有使用功能优良、抗震性能好、综合经济效益提高、节约装修费用、真正实现空间灵活间隔、施工经济、方便、隔音效果优良、隔热、保温性能显着提高等多项优点,现已在全国30 个省市推广,应用工程面积达 8000 多万m2。 2 工程概况 某商住楼为框剪结构,建筑面积41828m2,该工程裙楼一至四层楼板结构均采纳现浇混凝土空心无梁楼盖,其中一至三层现浇混凝土空心无梁楼盖厚 400mm,四层(转换层)现浇混凝土空心无梁楼盖厚1000mm,本文以四层(转换层)现浇混凝土空心无梁楼盖结构为例介绍其施工技术措施。 3 转换层现浇混凝土空心无梁楼盖结构施工方案分析 结构体系 转换层现浇混凝土空心无梁楼盖厚1000mm,板内设直径 700mm 的 GBF 薄壁空心管,板翼缘厚 200mm,下翼缘厚 100mm,空心管间肋厚 80mm,柱间楼盖暗梁截面为800mm×1000mm,跨度,设计框支柱边 500mm内为现浇实心板。转换层层高为,混凝土强度等级 C35。空心管排布管方向随大梁长方向布排放。转换层现浇混凝土空心无梁楼盖结构剖面见图 1。 施工难点 (1)本工程转换层空心无梁楼盖面标高为,厚度为 1000mm,面积 3692m2。经计算,施工时楼盖内暗梁的最大垂直荷载为 28KN/ m2,空心楼盖(按%空心率系数折算)的最大垂直荷载为 21 KN/ m2,转换层以下的二、三层楼板承载力均为 10KN/ m2,地下室顶板承载力均为 30KN/ m2。转换层作为上部结构的承力空中基础,其自重大、层高大,下部各层空心楼板设计荷载之和小于转换层施工产生的荷载,因此转换层模板及支撑体系成为施工中的难点。 (2)施工中要防止 GBF 薄壁空心管水平移动和竖向浮移动,保证薄壁管的间距顺直和板内暗肋梁宽度。 (3)GBF 薄壁空心管在吊运安装时往往易被楼层钢筋等硬物损坏,安装排放较困难。 (4)GBF 薄壁空心管下的预埋水电管盒交叉处,楼盖断面厚度减小,安装过程中控制管线位置较困难。 (5)转换层楼盖混凝土浇筑施工...
