桩板式挡墙施工方案

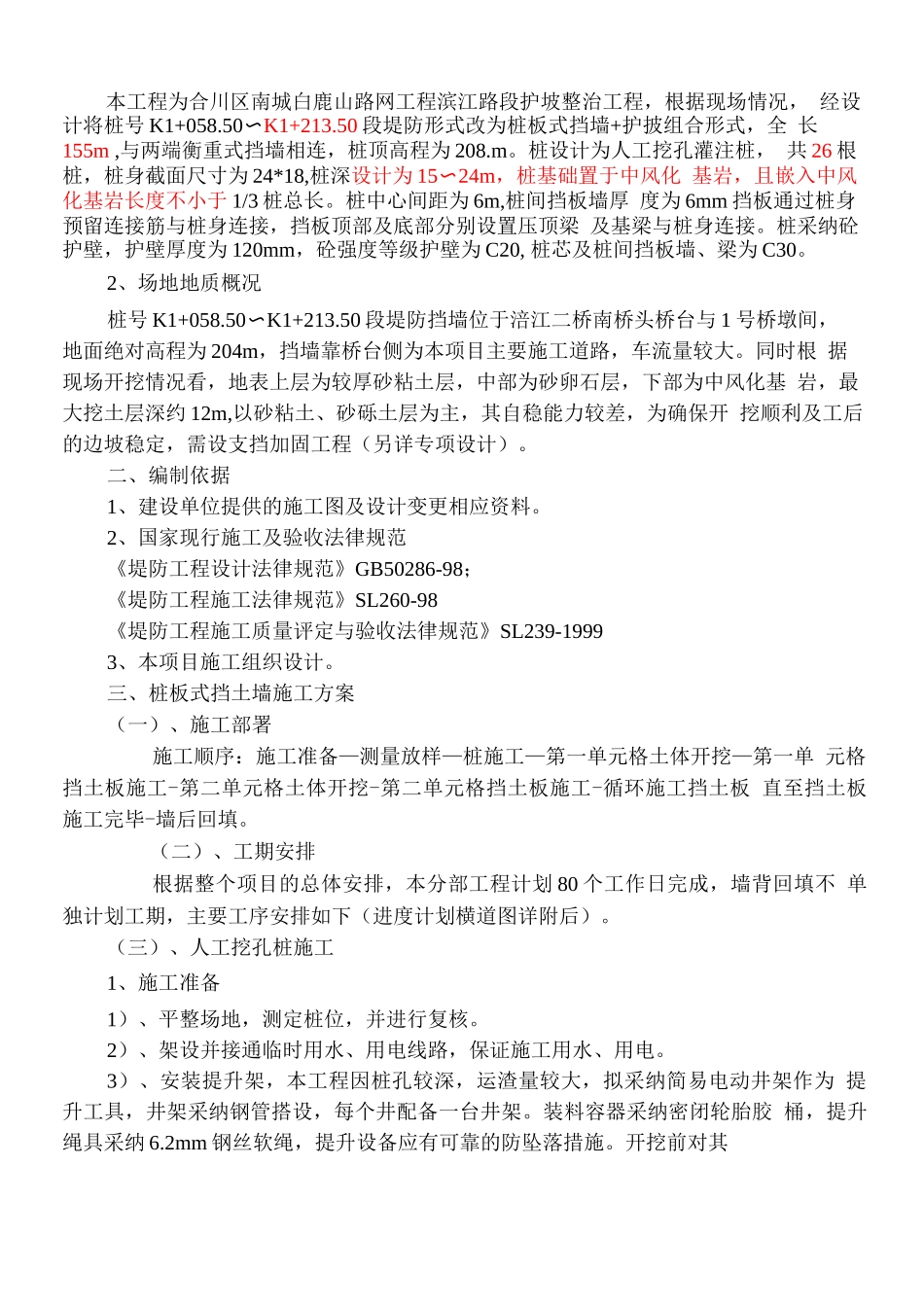

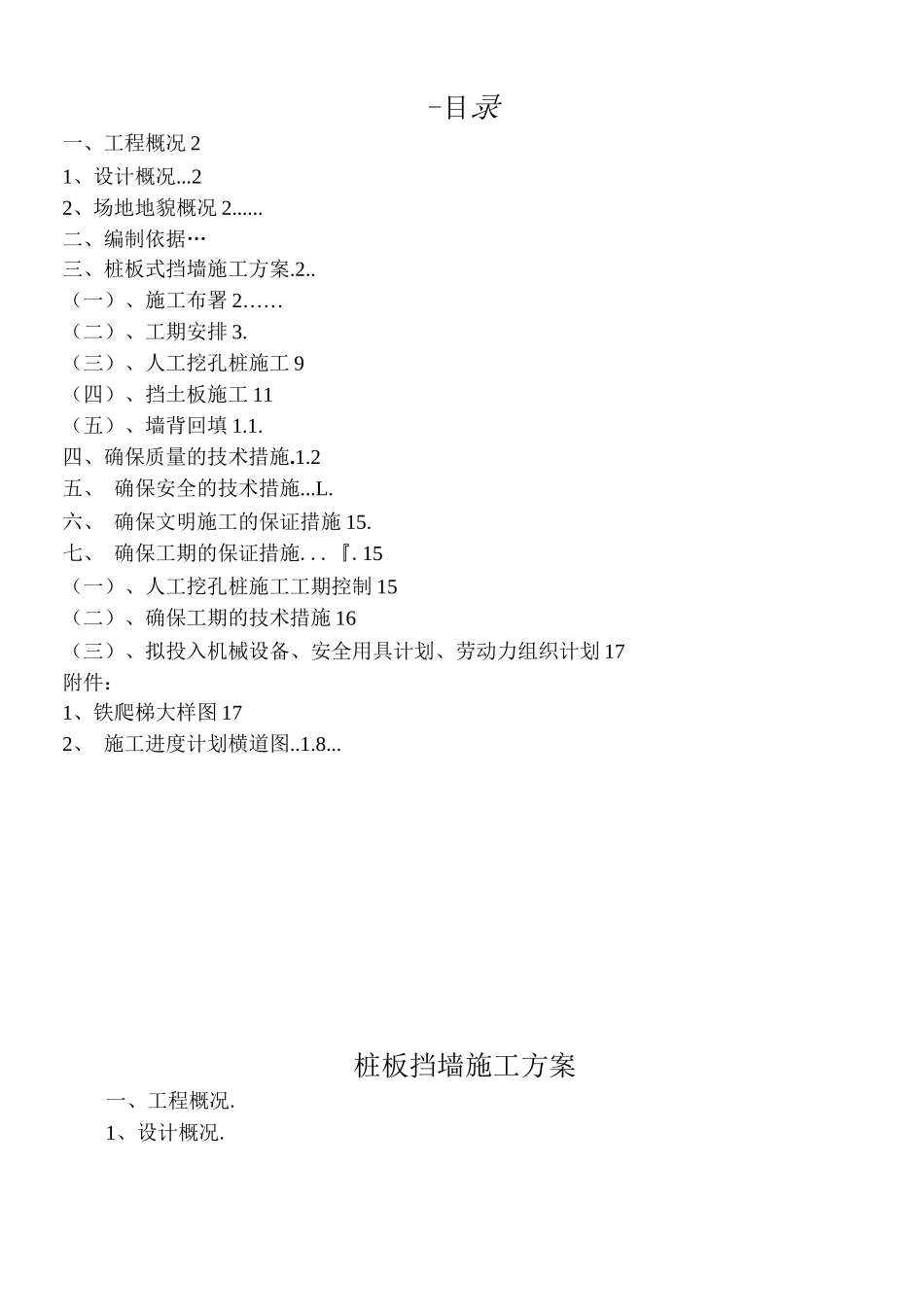

-目录一、工程概况 21、设计概况...22、场地地貌概况 2......二、编制依据…三、桩板式挡墙施工方案.2..（一）、施工布署 2……（二）、工期安排 3.（三）、人工挖孔桩施工 9（四）、挡土板施工 11（五）、墙背回填 1.1.四、确保质量的技术措施.1.2五、 确保安全的技术措施...L.六、 确保文明施工的保证措施 15.七、 确保工期的保证措施...『.15（一）、人工挖孔桩施工工期控制 15（二）、确保工期的技术措施 16（三）、拟投入机械设备、安全用具计划、劳动力组织计划 17附件：1、铁爬梯大样图 172、 施工进度计划横道图..1.8...桩板挡墙施工方案一、工程概况.1、设计概况.本工程为合川区南城白鹿山路网工程滨江路段护坡整治工程，根据现场情况， 经设计将桩号 K1+058.50〜K1+213.50 段堤防形式改为桩板式挡墙+护披组合形式，全 长155m ,与两端衡重式挡墙相连，桩顶高程为 208.m。桩设计为人工挖孔灌注桩， 共 26 根桩，桩身截面尺寸为 24*18,桩深设计为 15〜24m，桩基础置于中风化 基岩，且嵌入中风化基岩长度不小于 1/3 桩总长。桩中心间距为 6m,桩间挡板墙厚 度为 6mm 挡板通过桩身预留连接筋与桩身连接，挡板顶部及底部分别设置压顶梁 及基梁与桩身连接。桩采纳砼护壁，护壁厚度为 120mm，砼强度等级护壁为 C20, 桩芯及桩间挡板墙、梁为 C30。2、场地地质概况桩号 K1+058.50〜K1+213.50 段堤防挡墙位于涪江二桥南桥头桥台与 1 号桥墩间， 地面绝对高程为 204m，挡墙靠桥台侧为本项目主要施工道路，车流量较大。同时根 据现场开挖情况看，地表上层为较厚砂粘土层，中部为砂卵石层，下部为中风化基 岩，最大挖土层深约 12m,以砂粘土、砂砾土层为主，其自稳能力较差，为确保开 挖顺利及工后的边坡稳定，需设支挡加固工程（另详专项设计）。二、编制依据1、建设单位提供的施工图及设计变更相应资料。2、国家现行施工及验收法律规范《堤防工程设计法律规范》GB50286-98；《堤防工程施工法律规范》SL260-98《堤防工程施工质量评定与验收法律规范》SL239-19993、本项目施工组织设计。三、桩板式挡土墙施工方案（一）、施工部署施工顺序：施工准备—测量放样—桩施工—第一单元格土体开挖—第一单 元格挡土板施工-第二单元格土体开挖-第二单元格挡土板施工-循环施工挡土板 直至挡土板施工完毕-墙后回填。（二）、工期安排根据整个项目的总体安排，本分部工程计划 80 个工作日完成，墙背回填不 ...
