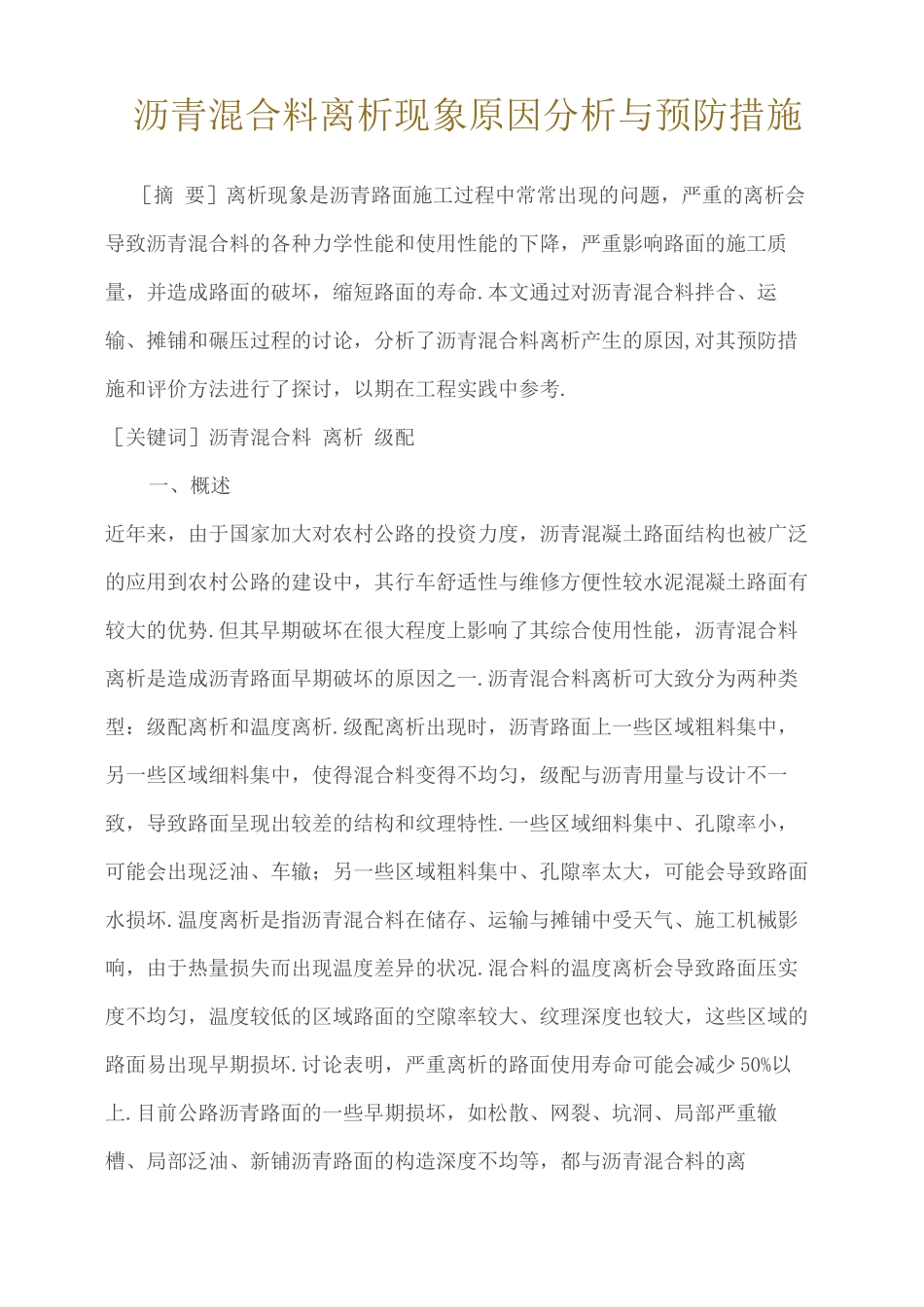

沥青混合料离析现象原因分析与预防措施［摘 要］离析现象是沥青路面施工过程中常常出现的问题，严重的离析会导致沥青混合料的各种力学性能和使用性能的下降，严重影响路面的施工质量，并造成路面的破坏，缩短路面的寿命
本文通过对沥青混合料拌合、运输、摊铺和碾压过程的讨论，分析了沥青混合料离析产生的原因,对其预防措施和评价方法进行了探讨，以期在工程实践中参考
［关键词］沥青混合料 离析 级配一、概述近年来，由于国家加大对农村公路的投资力度，沥青混凝土路面结构也被广泛的应用到农村公路的建设中，其行车舒适性与维修方便性较水泥混凝土路面有较大的优势
但其早期破坏在很大程度上影响了其综合使用性能，沥青混合料离析是造成沥青路面早期破坏的原因之一
沥青混合料离析可大致分为两种类型：级配离析和温度离析
级配离析出现时，沥青路面上一些区域粗料集中，另一些区域细料集中，使得混合料变得不均匀，级配与沥青用量与设计不一致，导致路面呈现出较差的结构和纹理特性
一些区域细料集中、孔隙率小，可能会出现泛油、车辙；另一些区域粗料集中、孔隙率太大，可能会导致路面水损坏
温度离析是指沥青混合料在储存、运输与摊铺中受天气、施工机械影响，由于热量损失而出现温度差异的状况
混合料的温度离析会导致路面压实度不均匀，温度较低的区域路面的空隙率较大、纹理深度也较大，这些区域的路面易出现早期损坏
讨论表明，严重离析的路面使用寿命可能会减少 50%以上

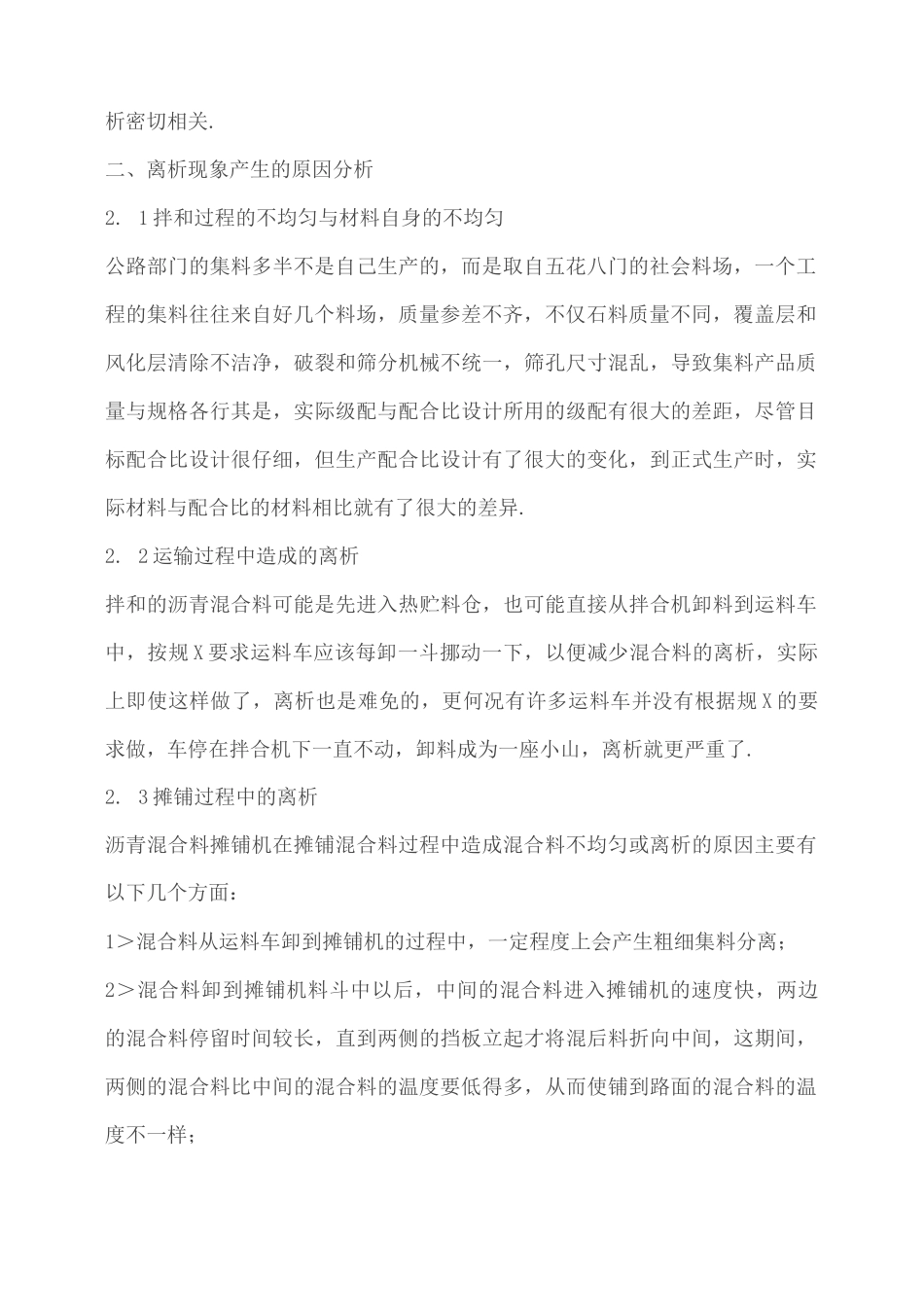

目前公路沥青路面的一些早期损坏，如松散、网裂、坑洞、局部严重辙槽、局部泛油、新铺沥青路面的构造深度不均等，都与沥青混合料的离析密切相关
二、离析现象产生的原因分析2
1 拌和过程的不均匀与材料自身的不均匀公路部门的集料多半不是自己生产的，而是取自五花八门的社会料场，一个工程的集料往往来自好几个料场，质量参差不齐，不仅石料质量不同，覆盖层和风化层清除不洁净，破裂和筛分机械不统一，筛孔尺寸
