混凝土建筑结构第四章作业答案VIP专享

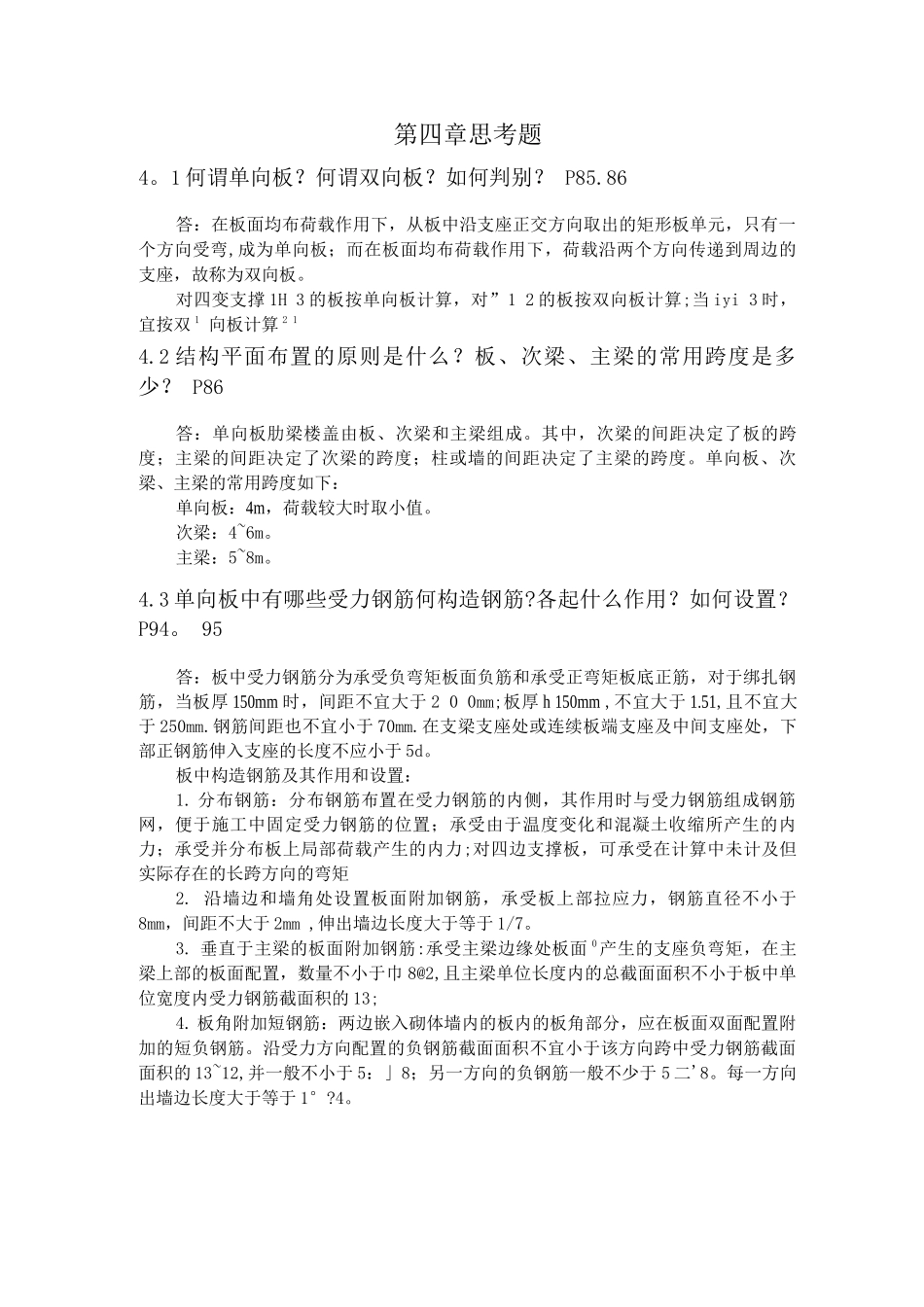

第四章思考题4。1 何谓单向板？何谓双向板？如何判别？ P85.86答：在板面均布荷载作用下，从板中沿支座正交方向取出的矩形板单元，只有一个方向受弯,成为单向板；而在板面均布荷载作用下，荷载沿两个方向传递到周边的支座，故称为双向板。对四变支撑 1H 3 的板按单向板计算，对”1 2 的板按双向板计算;当 iyi 3 时，宜按双 1 向板计算 2 14.2 结构平面布置的原则是什么？板、次梁、主梁的常用跨度是多少？ P86答：单向板肋梁楼盖由板、次梁和主梁组成。其中，次梁的间距决定了板的跨度；主梁的间距决定了次梁的跨度；柱或墙的间距决定了主梁的跨度。单向板、次梁、主梁的常用跨度如下：单向板：4m，荷载较大时取小值。次梁：4~6m。主梁：5~8m。4.3 单向板中有哪些受力钢筋何构造钢筋?各起什么作用？如何设置？P94。 95答：板中受力钢筋分为承受负弯矩板面负筋和承受正弯矩板底正筋，对于绑扎钢筋，当板厚 150mm 时，间距不宜大于 2 0 0mm;板厚 h 150mm ,不宜大于 1.51,且不宜大于 250mm.钢筋间距也不宜小于 70mm.在支梁支座处或连续板端支座及中间支座处，下部正钢筋伸入支座的长度不应小于 5d。板中构造钢筋及其作用和设置：1. 分布钢筋：分布钢筋布置在受力钢筋的内侧，其作用时与受力钢筋组成钢筋网，便于施工中固定受力钢筋的位置；承受由于温度变化和混凝土收缩所产生的内力；承受并分布板上局部荷载产生的内力;对四边支撑板，可承受在计算中未计及但实际存在的长跨方向的弯矩2. 沿墙边和墙角处设置板面附加钢筋，承受板上部拉应力，钢筋直径不小于8mm，间距不大于 2mm ,伸出墙边长度大于等于 1/7。3. 垂直于主梁的板面附加钢筋:承受主梁边缘处板面 0产生的支座负弯矩，在主梁上部的板面配置，数量不小于巾 8@2,且主梁单位长度内的总截面面积不小于板中单位宽度内受力钢筋截面积的 13;4. 板角附加短钢筋：两边嵌入砌体墙内的板内的板角部分，应在板面双面配置附加的短负钢筋。沿受力方向配置的负钢筋截面面积不宜小于该方向跨中受力钢筋截面面积的 13~12,并一般不小于 5：」8；另一方向的负钢筋一般不少于 5 二'8。每一方向出墙边长度大于等于 1°?4。4.4 什么叫“塑性铰”？与力学中的普通铰相比，塑性铰有何特点?P91答：简支适筋梁在跨中集中荷载作用下，当跨中截面达到屈服弯矩后，在荷载增加不多的情况下，在跨中“屈服"截面附近形成了一个集中的可持续转动变形的区域，相当于一个铰，称为...
