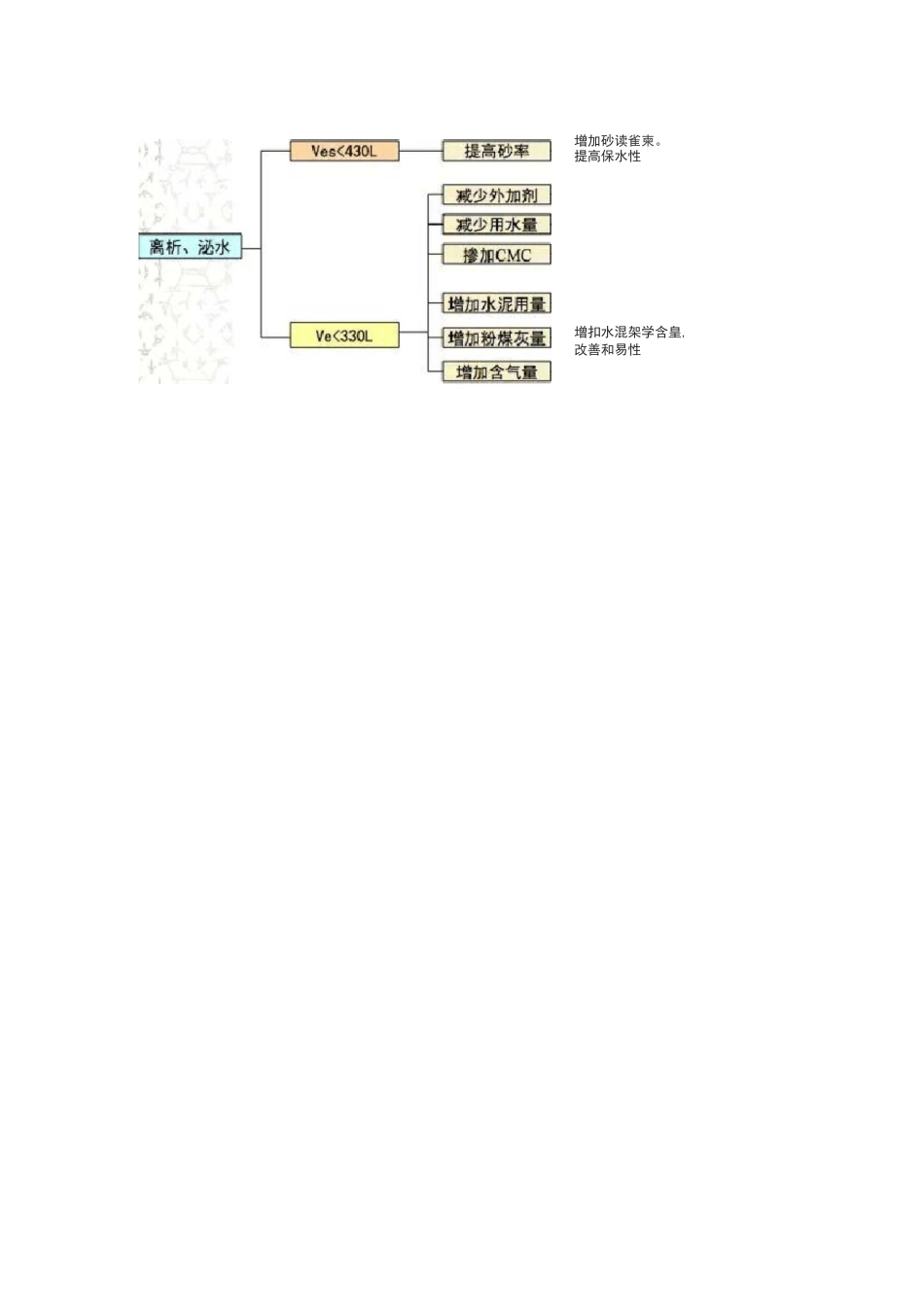

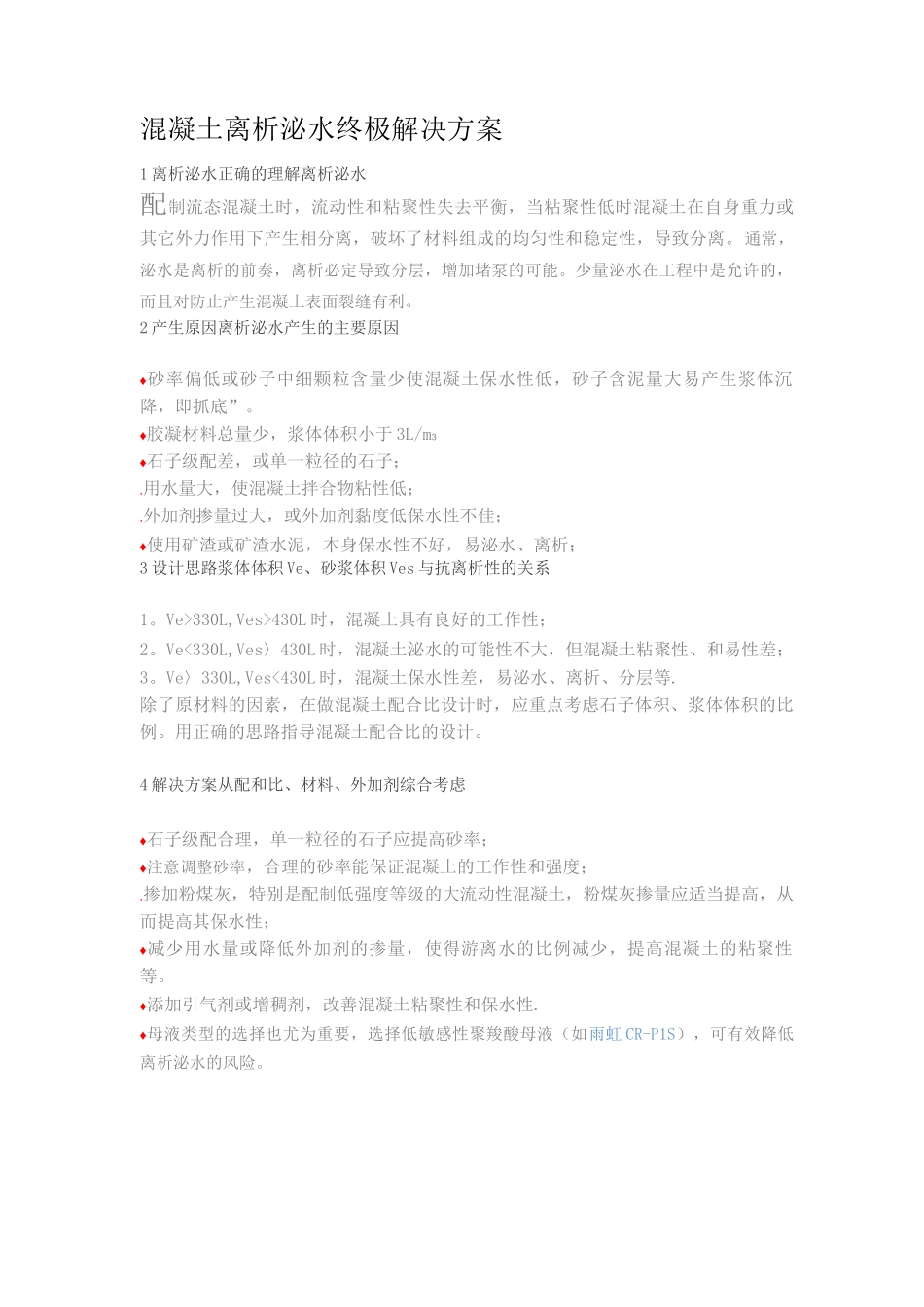

混凝土离析泌水终极解决方案1 离析泌水正确的理解离析泌水配制流态混凝土时，流动性和粘聚性失去平衡，当粘聚性低时混凝土在自身重力或其它外力作用下产生相分离，破坏了材料组成的均匀性和稳定性，导致分离。通常，泌水是离析的前奏，离析必定导致分层，增加堵泵的可能。少量泌水在工程中是允许的，而且对防止产生混凝土表面裂缝有利。2 产生原因离析泌水产生的主要原因♦砂率偏低或砂子中细颗粒含量少使混凝土保水性低，砂子含泥量大易产生浆体沉降，即抓底”。♦胶凝材料总量少，浆体体积小于 3L/m3♦石子级配差，或单一粒径的石子；.用水量大，使混凝土拌合物粘性低；.外加剂掺量过大，或外加剂黏度低保水性不佳；♦使用矿渣或矿渣水泥，本身保水性不好，易泌水、离析；3 设计思路浆体体积 Ve、砂浆体积 Ves 与抗离析性的关系1。Ve>330L,Ves>430L 时，混凝土具有良好的工作性；2。Ve<330L,Ves〉430L 时，混凝土泌水的可能性不大，但混凝土粘聚性、和易性差；3。Ve〉330L,Ves<430L 时，混凝土保水性差，易泌水、离析、分层等.除了原材料的因素，在做混凝土配合比设计时，应重点考虑石子体积、浆体体积的比例。用正确的思路指导混凝土配合比的设计。4 解决方案从配和比、材料、外加剂综合考虑♦石子级配合理，单一粒径的石子应提高砂率；♦注意调整砂率，合理的砂率能保证混凝土的工作性和强度；.掺加粉煤灰，特别是配制低强度等级的大流动性混凝土，粉煤灰掺量应适当提高，从而提高其保水性；♦减少用水量或降低外加剂的掺量，使得游离水的比例减少，提高混凝土的粘聚性等。♦添加引气剂或增稠剂，改善混凝土粘聚性和保水性.♦母液类型的选择也尤为重要，选择低敏感性聚羧酸母液（如雨虹 CR-P1S），可有效降低离析泌水的风险。增加砂读雀柬。提高保水性增扣水混架学含皇,改善和易性
