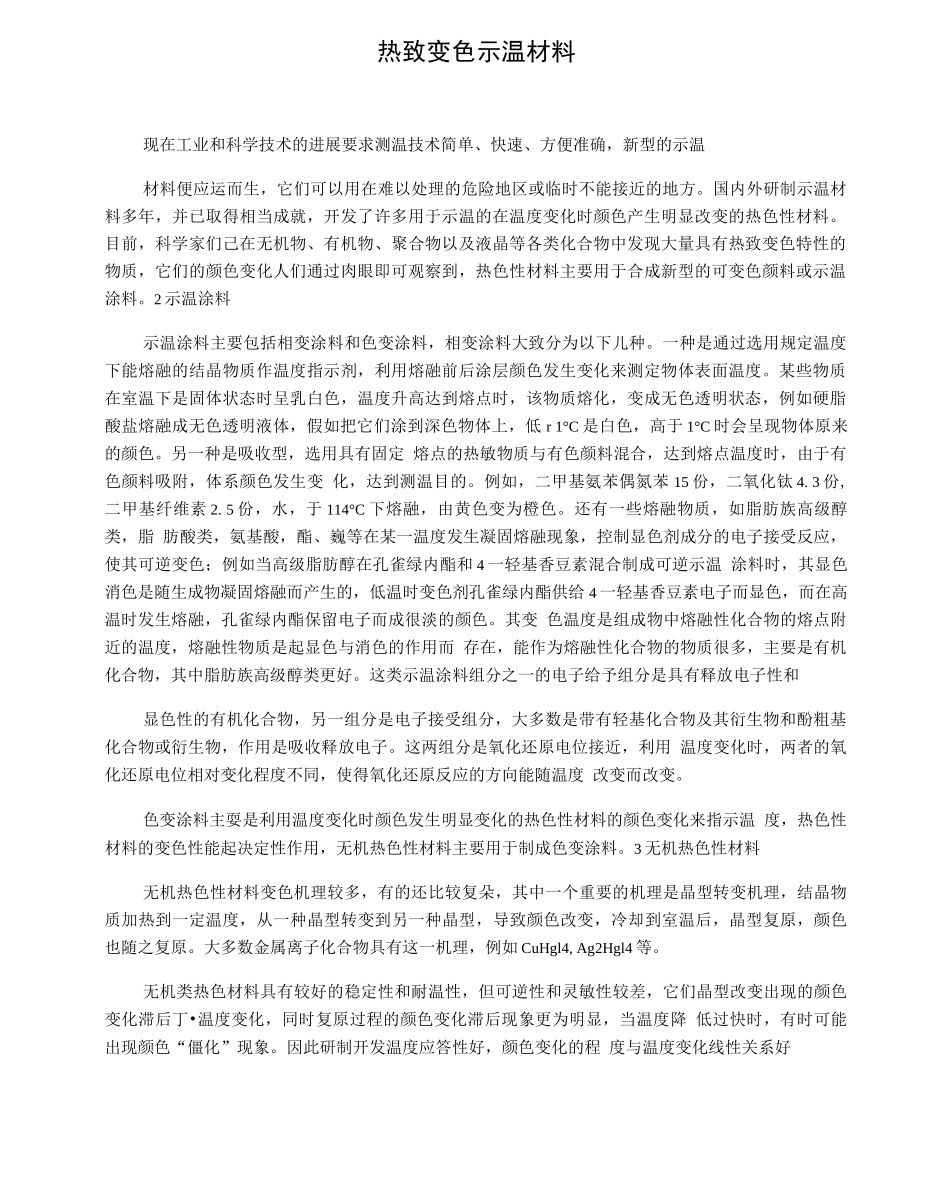

热致变色示温材料现在工业和科学技术的进展要求测温技术简单、快速、方便准确，新型的示温材料便应运而生，它们可以用在难以处理的危险地区或临时不能接近的地方。国内外研制示温材料多年，并已取得相当成就，开发了许多用于示温的在温度变化时颜色产生明显改变的热色性材料。目前，科学家们己在无机物、有机物、聚合物以及液晶等各类化合物中发现大量具有热致变色特性的物质，它们的颜色变化人们通过肉眼即可观察到，热色性材料主要用于合成新型的可变色颜料或示温涂料。2 示温涂料示温涂料主要包括相变涂料和色变涂料，相变涂料大致分为以下儿种。一种是通过选用规定温度下能熔融的结晶物质作温度指示剂，利用熔融前后涂层颜色发生变化来测定物体表面温度。某些物质在室温下是固体状态时呈乳白色，温度升高达到熔点时，该物质熔化，变成无色透明状态，例如硬脂酸盐熔融成无色透明液体，假如把它们涂到深色物体上，低 r 1°C 是白色，高于 1°C 时会呈现物体原来的颜色。另一种是吸收型，选用具有固定 熔点的热敏物质与有色颜料混合，达到熔点温度时，由于有色颜料吸附，体系颜色发生变 化，达到测温目的。例如，二甲基氨苯偶氮苯 15 份，二氧化钛 4. 3 份,二甲基纤维素 2. 5 份，水，于 114°C 下熔融，由黄色变为橙色。还有一些熔融物质，如脂肪族高级醇类，脂 肪酸类，氨基酸，酯、巍等在某一温度发生凝固熔融现象，控制显色剂成分的电子接受反应，使其可逆变色；例如当高级脂肪醇在孔雀绿内酯和 4 一轻基香豆素混合制成可逆示温 涂料时，其显色消色是随生成物凝固熔融而产生的，低温时变色剂孔雀绿内酯供给 4 一轻基香豆素电子而显色，而在高温时发生熔融，孔雀绿内酯保留电子而成很淡的颜色。其变 色温度是组成物中熔融性化合物的熔点附近的温度，熔融性物质是起显色与消色的作用而 存在，能作为熔融性化合物的物质很多，主要是有机化合物，其中脂肪族高级醇类更好。这类示温涂料组分之一的电子给予组分是具有释放电子性和显色性的有机化合物，另一组分是电子接受组分，大多数是带有轻基化合物及其衍生物和酚粗基化合物或衍生物，作用是吸收释放电子。这两组分是氧化还原电位接近，利用 温度变化时，两者的氧化还原电位相对变化程度不同，使得氧化还原反应的方向能随温度 改变而改变。色变涂料主耍是利用温度变化时颜色发生明显变化的热色性材料的颜色变化来指示温 度，热色性材料的变色性能起决定性作用，无机...
