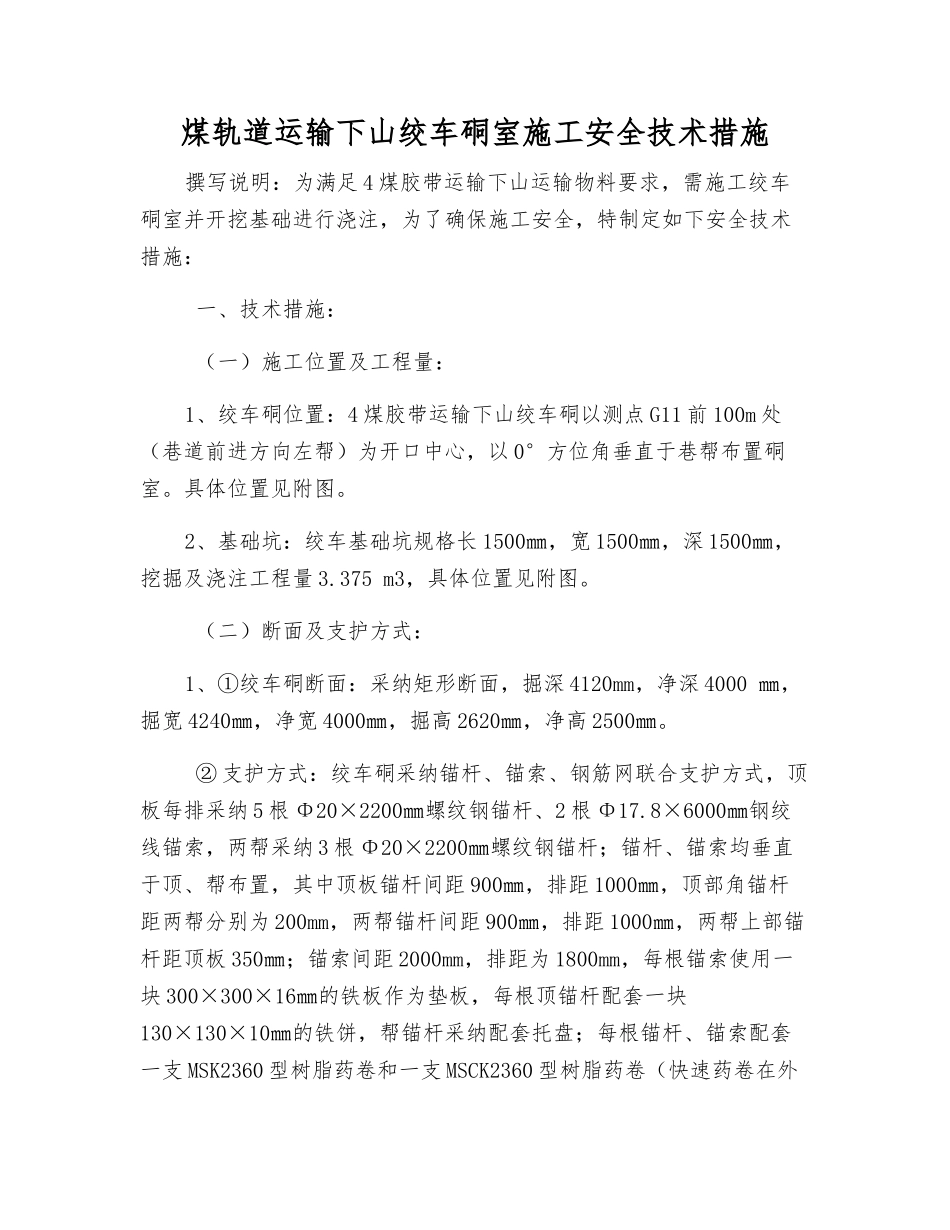

煤轨道运输下山绞车硐室施工安全技术措施VIP专享

煤轨道运输下山绞车硐室施工安全技术措施撰写说明：为满足 4 煤胶带运输下山运输物料要求，需施工绞车硐室并开挖基础进行浇注，为了确保施工安全，特制定如下安全技术措施： 一、技术措施： （一）施工位置及工程量：1、绞车硐位置：4 煤胶带运输下山绞车硐以测点 G11 前 100m 处（巷道前进方向左帮）为开口中心，以 0°方位角垂直于巷帮布置硐室。具体位置见附图。2、基础坑：绞车基础坑规格长 1500㎜，宽 1500㎜，深 1500㎜，挖掘及浇注工程量 3.375 m3，具体位置见附图。 （二）断面及支护方式：1、①绞车硐断面：采纳矩形断面，掘深 4120mm，净深 4000 ㎜，掘宽 4240㎜，净宽 4000㎜，掘高 2620㎜，净高 2500㎜。 ② 支护方式：绞车硐采纳锚杆、锚索、钢筋网联合支护方式，顶板每排采纳 5 根 Φ20×2200㎜螺纹钢锚杆、2 根 Φ17.8×6000㎜钢绞线锚索，两帮采纳 3 根 Φ20×2200㎜螺纹钢锚杆；锚杆、锚索均垂直于顶、帮布置，其中顶板锚杆间距 900㎜，排距 1000㎜，顶部角锚杆距两帮分别为 200mm，两帮锚杆间距 900㎜，排距 1000㎜，两帮上部锚杆距顶板 350㎜；锚索间距 2000mm，排距为 1800mm，每根锚索使用一块 300×300×16㎜的铁板作为垫板，每根顶锚杆配套一块130×130×10㎜的铁饼，帮锚杆采纳配套托盘；每根锚杆、锚索配套一支 MSK2360 型树脂药卷和一支 MSCK2360 型树脂药卷（快速药卷在外部，超快速药卷在内部），顶帮均铺设 Φ6×2000×1000㎜的钢筋网，具体支护形式见附图。 ③ 绞车基础上方需施工 2 根起吊锚杆，用于安装绞车。 附绞车硐平面布置图、绞车硐断面支护图、绞车基础坑平剖面图。2、基础坑的挖掘及浇注： ① 基础坑的位置：绞车基础坑位于绞车硐后方的中心位置。 ② 基础坑的加固方式：为了将基础和底板连成一体，绞车基础坑挖掘好后在底板布置 4 根 Φ20×2200㎜的螺纹钢锚杆，锚杆锚入底板1500㎜深，外露 700㎜并挂铁饼子。 ③ 基础坑的浇注： 浇注要求：采纳 C20 砼，体积配比为：水泥：砂子：石子=1：2：3；水泥采纳 425﹟普通硅酸盐水泥，过期受潮结块或混合的水泥不得使用；砂采纳中粗砂，直径为 0.32~2.5㎜，含土量不得大于 3％；石子粒径要求不大于 30㎜。水灰比为 0.52，水质要求洁净。 浇注方式：采纳直接浇注的方式。 a、浇注基础坑前，将基础坑内的杂物、积水处理洁净，并将基础整平。 b、浇注基础坑前，由机电区将地脚螺丝和底...
