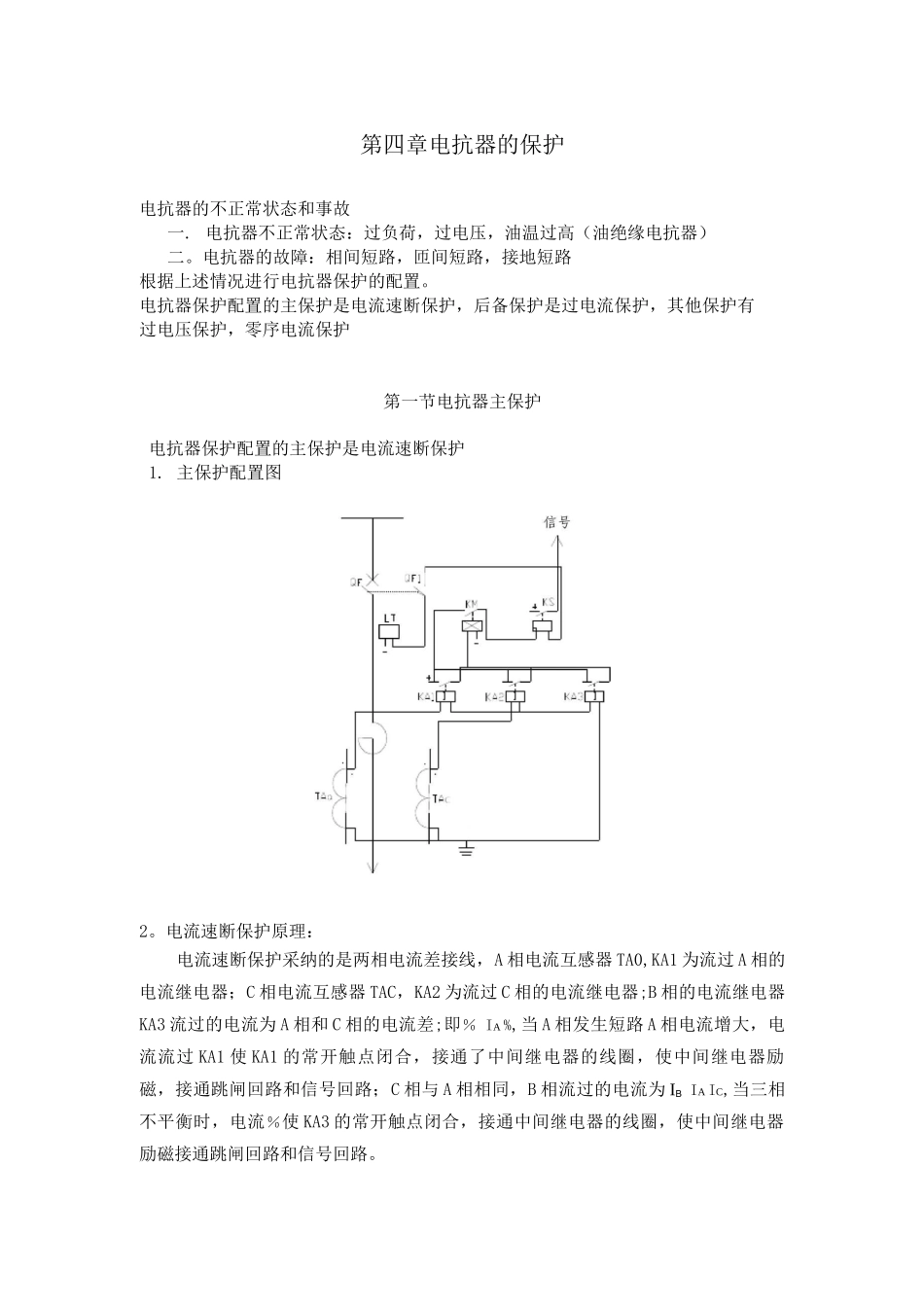

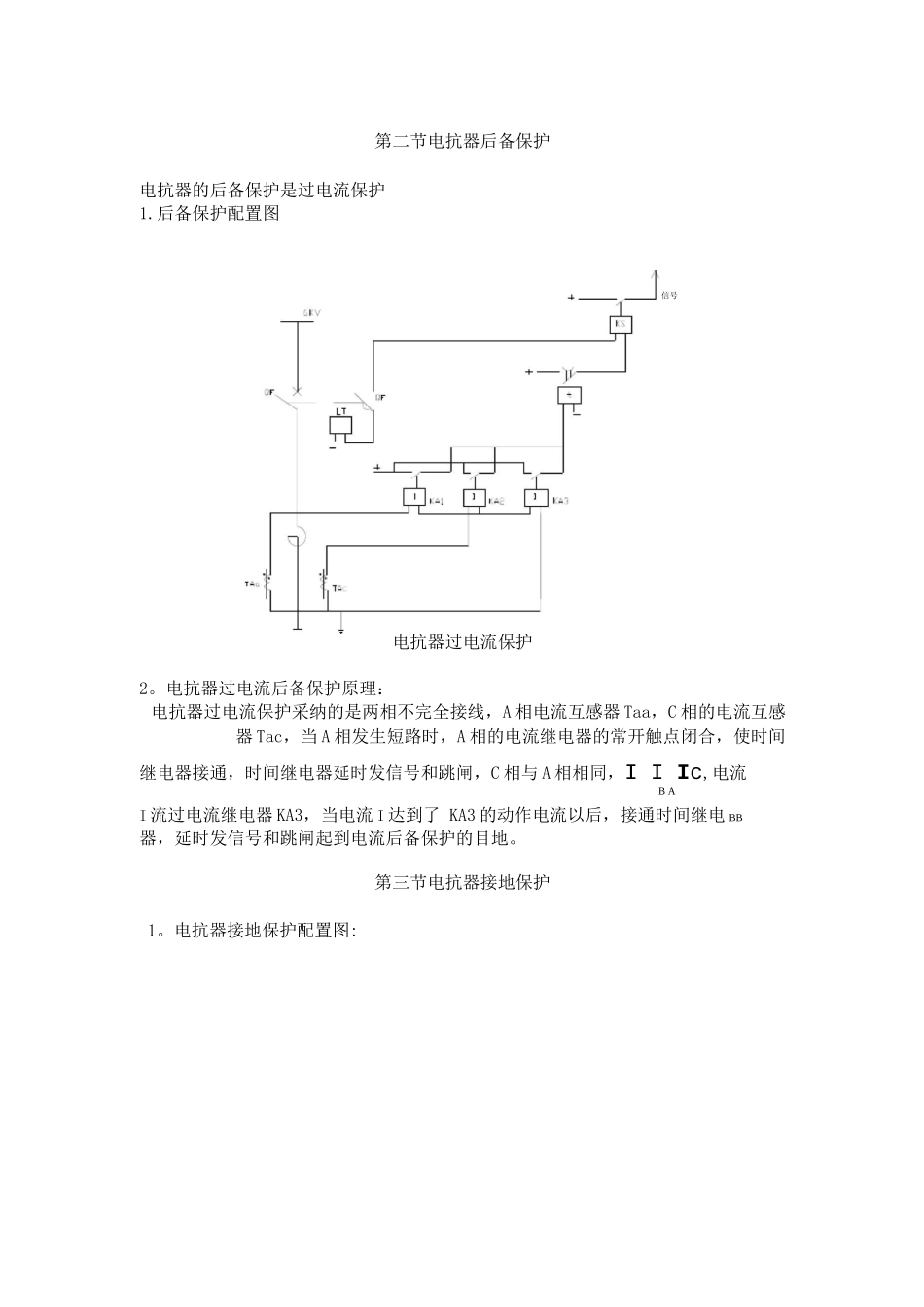

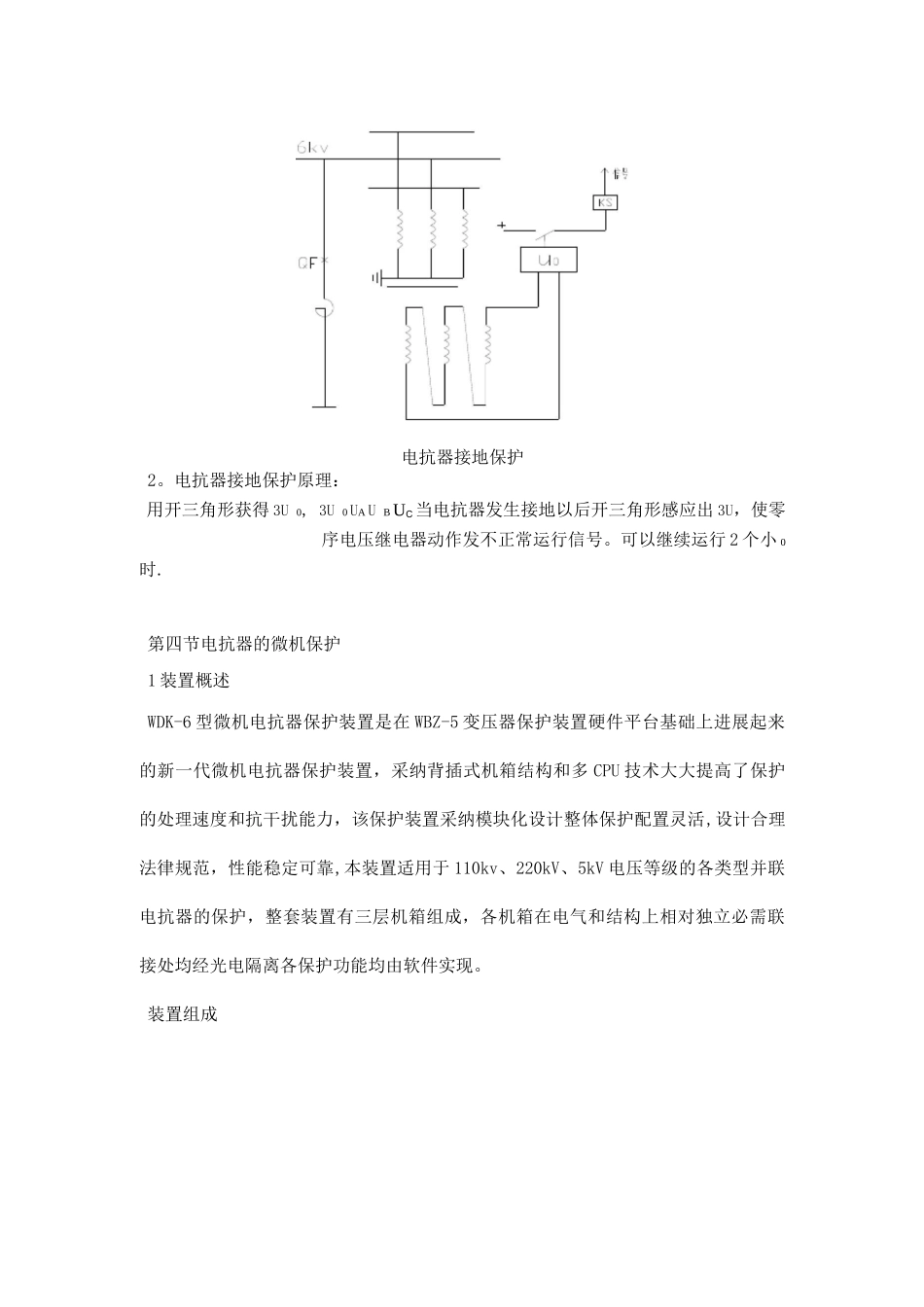

第四章电抗器的保护电抗器的不正常状态和事故一. 电抗器不正常状态：过负荷，过电压，油温过高（油绝缘电抗器）二。电抗器的故障：相间短路，匝间短路，接地短路根据上述情况进行电抗器保护的配置。电抗器保护配置的主保护是电流速断保护，后备保护是过电流保护，其他保护有过电压保护，零序电流保护第一节电抗器主保护电抗器保护配置的主保护是电流速断保护1. 主保护配置图2。电流速断保护原理：电流速断保护采纳的是两相电流差接线，A 相电流互感器 TA0,KA1 为流过 A 相的电流继电器；C 相电流互感器 TAC，KA2 为流过 C 相的电流继电器;B 相的电流继电器KA3 流过的电流为 A 相和 C 相的电流差;即％ IA %,当 A 相发生短路 A 相电流增大，电流流过 KA1 使 KA1 的常开触点闭合，接通了中间继电器的线圈，使中间继电器励磁，接通跳闸回路和信号回路；C 相与 A 相相同，B 相流过的电流为 IB IA IC,当三相不平衡时，电流％使 KA3 的常开触点闭合，接通中间继电器的线圈，使中间继电器励磁接通跳闸回路和信号回路。第二节电抗器后备保护电抗器的后备保护是过电流保护1.后备保护配置图电抗器过电流保护2。电抗器过电流后备保护原理：电抗器过电流保护采纳的是两相不完全接线，A 相电流互感器 Taa，C 相的电流互感器 Tac，当 A 相发生短路时，A 相的电流继电器的常开触点闭合，使时间继电器接通，时间继电器延时发信号和跳闸，C 相与 A 相相同，I I Ic,电流B AI 流过电流继电器 KA3，当电流 I 达到了 KA3 的动作电流以后，接通时间继电 BB器，延时发信号和跳闸起到电流后备保护的目地。第三节电抗器接地保护1。电抗器接地保护配置图:信号电抗器接地保护2。电抗器接地保护原理：用开三角形获得 3U 0, 3U 0 UA U B UC当电抗器发生接地以后开三角形感应出 3U，使零序电压继电器动作发不正常运行信号。可以继续运行 2 个小 0时.第四节电抗器的微机保护1 装置概述WDK-6 型微机电抗器保护装置是在 WBZ-5 变压器保护装置硬件平台基础上进展起来的新一代微机电抗器保护装置，采纳背插式机箱结构和多 CPU 技术大大提高了保护的处理速度和抗干扰能力，该保护装置采纳模块化设计整体保护配置灵活,设计合理法律规范，性能稳定可靠,本装置适用于 110kv、220kV、5kV 电压等级的各类型并联电抗器的保护，整套装置有三层机箱组成，各机箱在电气和结构上相对独立必需联接处均经光电隔离各保...
