电机绕组的基本参数及常用名词术语

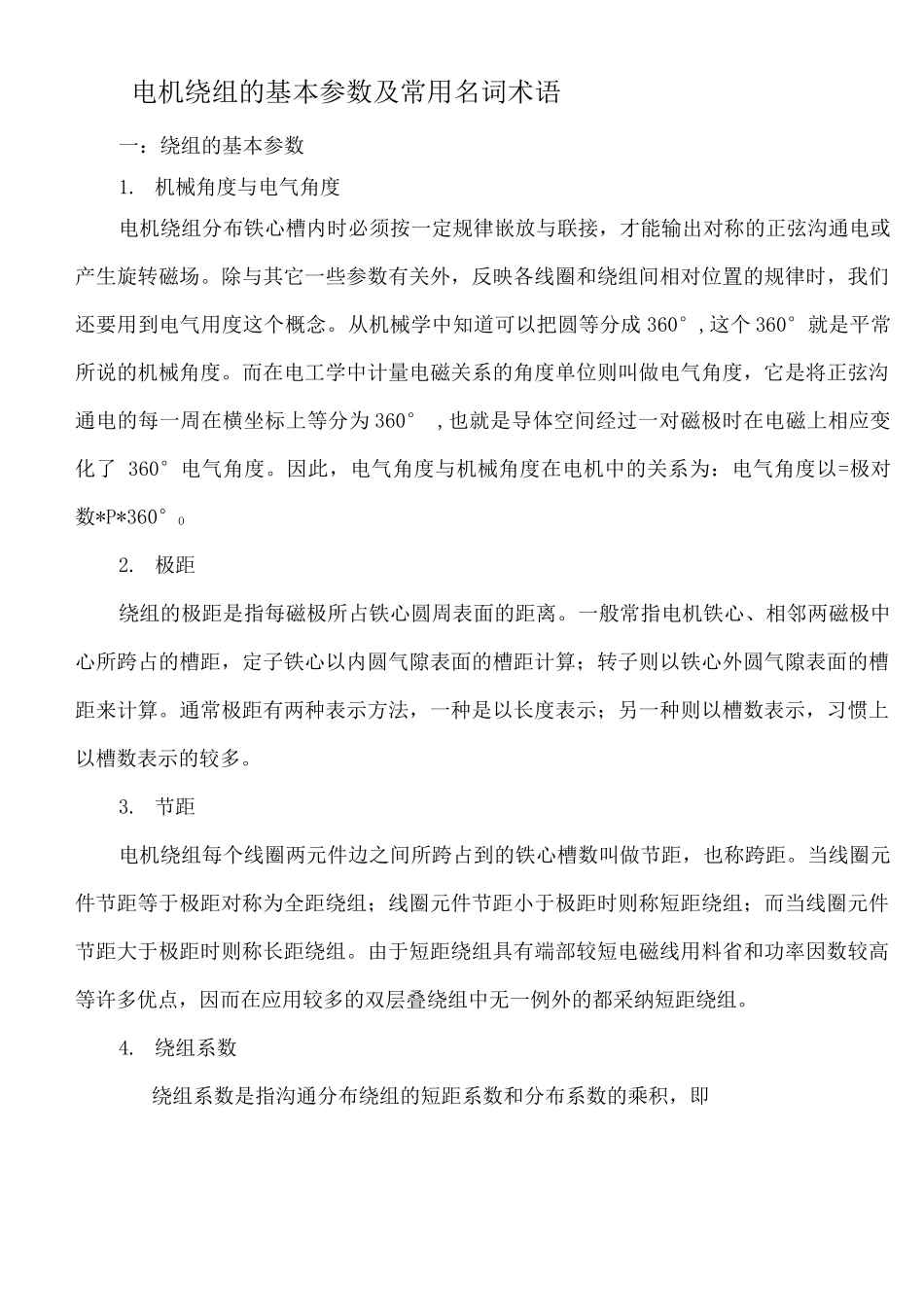

电机绕组的基本参数及常用名词术语_第1页
1/8
电机绕组的基本参数及常用名词术语_第2页
2/8

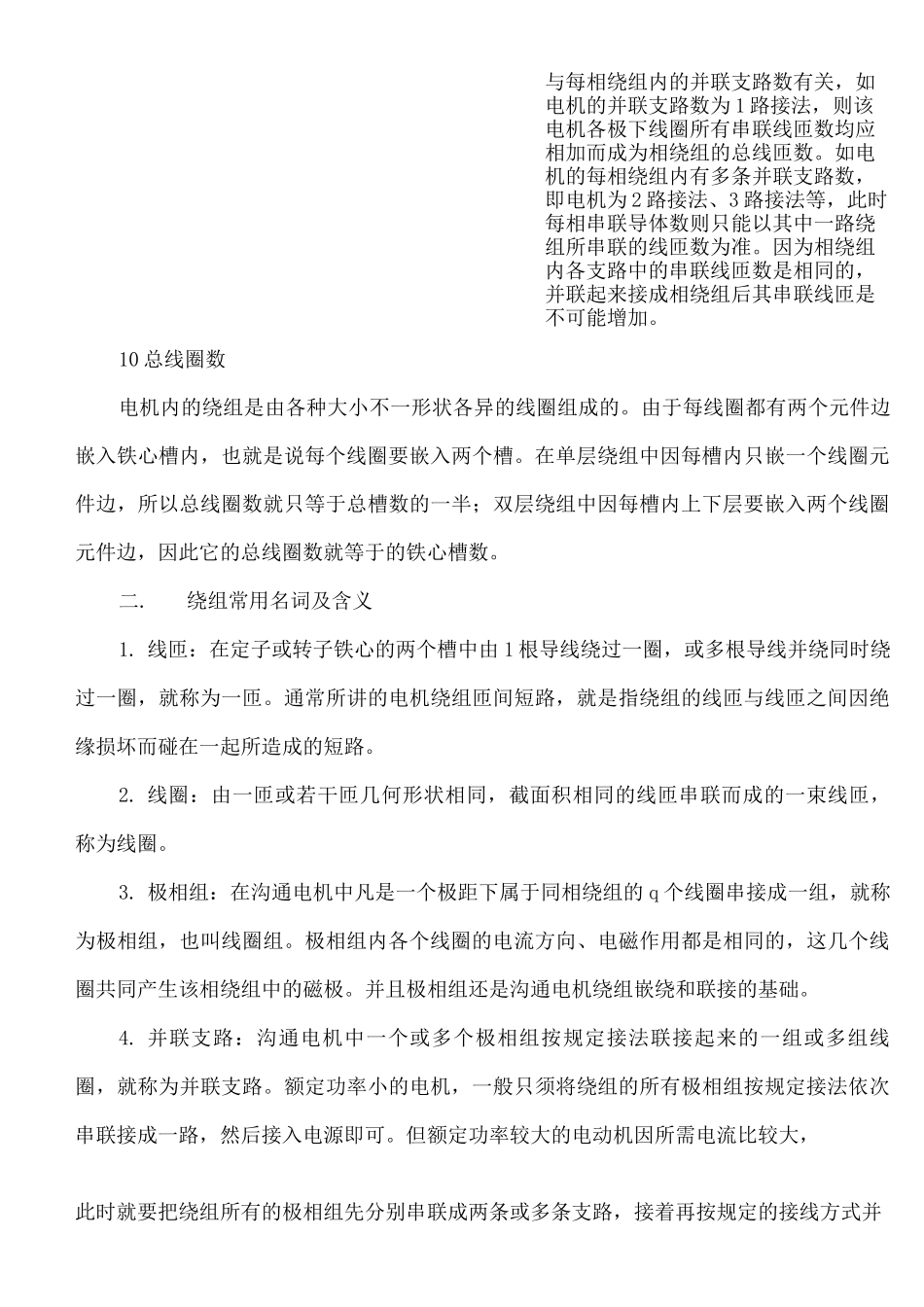

电机绕组的基本参数及常用名词术语_第3页
3/8
电机绕组的基本参数及常用名词术语一:绕组的基本参数1. 机械角度与电气角度电机绕组分布铁心槽内时必须按一定规律嵌放与联接,才能输出对称的正弦沟通电或产生旋转磁场。除与其它一些参数有关外,反映各线圈和绕组间相对位置的规律时,我们还要用到电气用度这个概念。从机械学中知道可以把圆等分成 360°,这个 360°就是平常所说的机械角度。而在电工学中计量电磁关系的角度单位则叫做电气角度,它是将正弦沟通电的每一周在横坐标上等分为 360° ,也就是导体空间经过一对磁极时在电磁上相应变化了 360°电气角度。因此,电气角度与机械角度在电机中的关系为:电气角度以=极对数*P*360°O2. 极距绕组的极距是指每磁极所占铁心圆周表面的距离。一般常指电机铁心、相邻两磁极中心所跨占的槽距,定子铁心以内圆气隙表面的槽距计算;转子则以铁心外圆气隙表面的槽距来计算。通常极距有两种表示方法,一种是以长度表示;另一种则以槽数表示,习惯上以槽数表示的较多。3. 节距电机绕组每个线圈两元件边之间所跨占到的铁心槽数叫做节距,也称跨距。当线圈元件节距等于极距对称为全距绕组;线圈元件节距小于极距时则称短距绕组;而当线圈元件节距大于极距时则称长距绕组。由于短距绕组具有端部较短电磁线用料省和功率因数较高等许多优点,因而在应用较多的双层叠绕组中无一例外的都采纳短距绕组。4. 绕组系数绕组系数是指沟通分布绕组的短距系数和分布系数的乘积,即5. 槽距角电机铁心两相邻槽之间的电气角度称为槽距角,通常用 a 表示,即6. 相带相带就是指每相绕组在每一个磁极所占的区域,通常用电气角度或槽数表示。假如将三相电机处在每一对磁极下的绕组分成六个区域则每极下三个。由于槽距角 a=360° P/Z 如该电机为 4 极 24 槽故每相每区域的宽度为 qa=Z/6P*360P/Z=60。,按这样分布绕嵌的绕组就称为 60°相带绕组。因 60°连续相带绕组所具有明显优势,故在三相电机中绝大多数都采纳这种绕组。7. 每极每相槽数每极每相槽数是指每相绕组在每一个磁极所分占的槽数,每极每相绕组内应绕的线圈数就依据它确定。即q=Z/2Pm7:铁心槽数;2P:电机极数;m 电机相数。8. 每槽导体数电机绕组的每槽导体数应为整数,双层绕组的每槽导体数还应为偶数整数。绕线转子绕组的每槽导体数由其开路电压确定,中型电机绕线转子的每槽导体数须等于 2。定子绕组的每槽导体数可由下式计算:NS1=N ]① mlal/ZlNS1:定子绕组每槽导体数;No1 :按...
