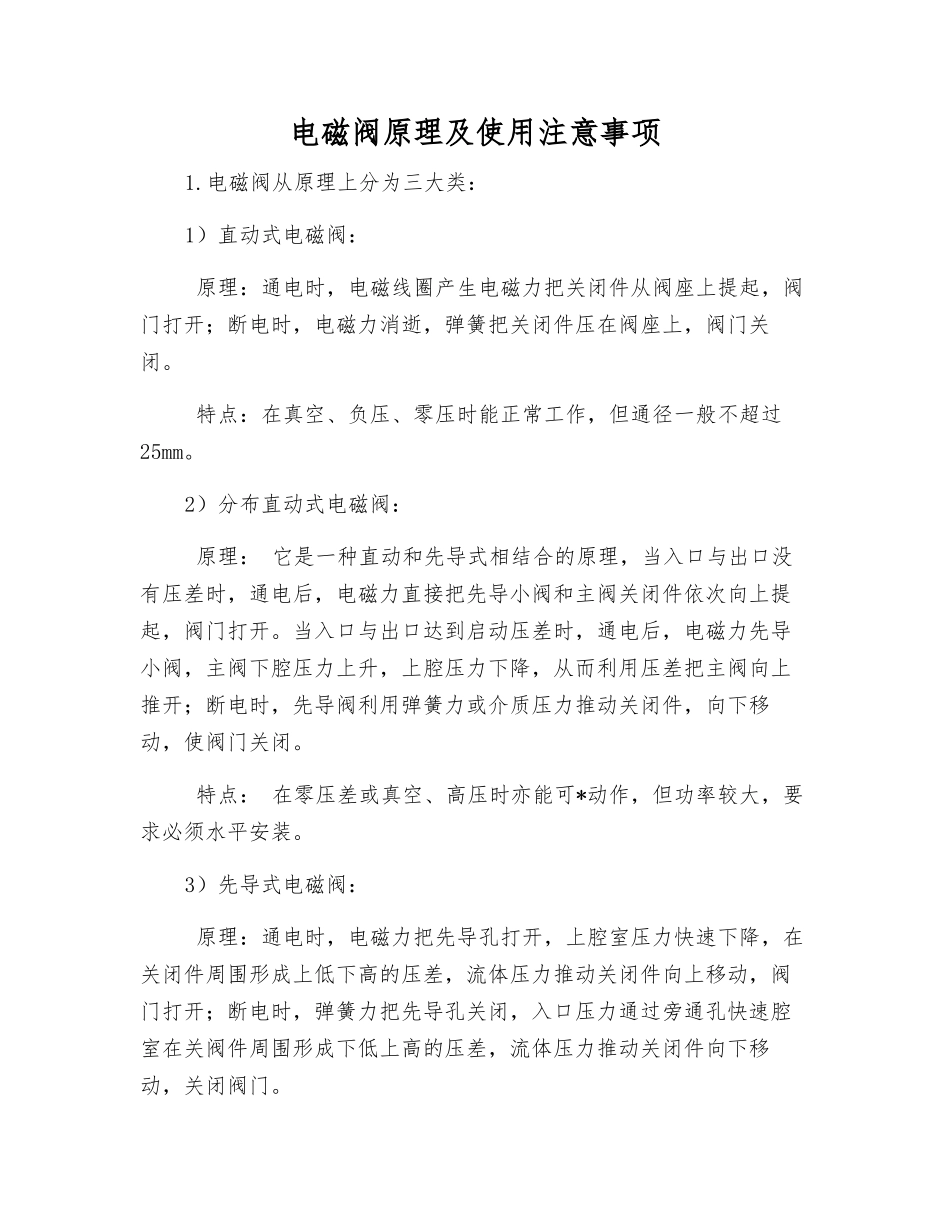

电磁阀原理及使用注意事项

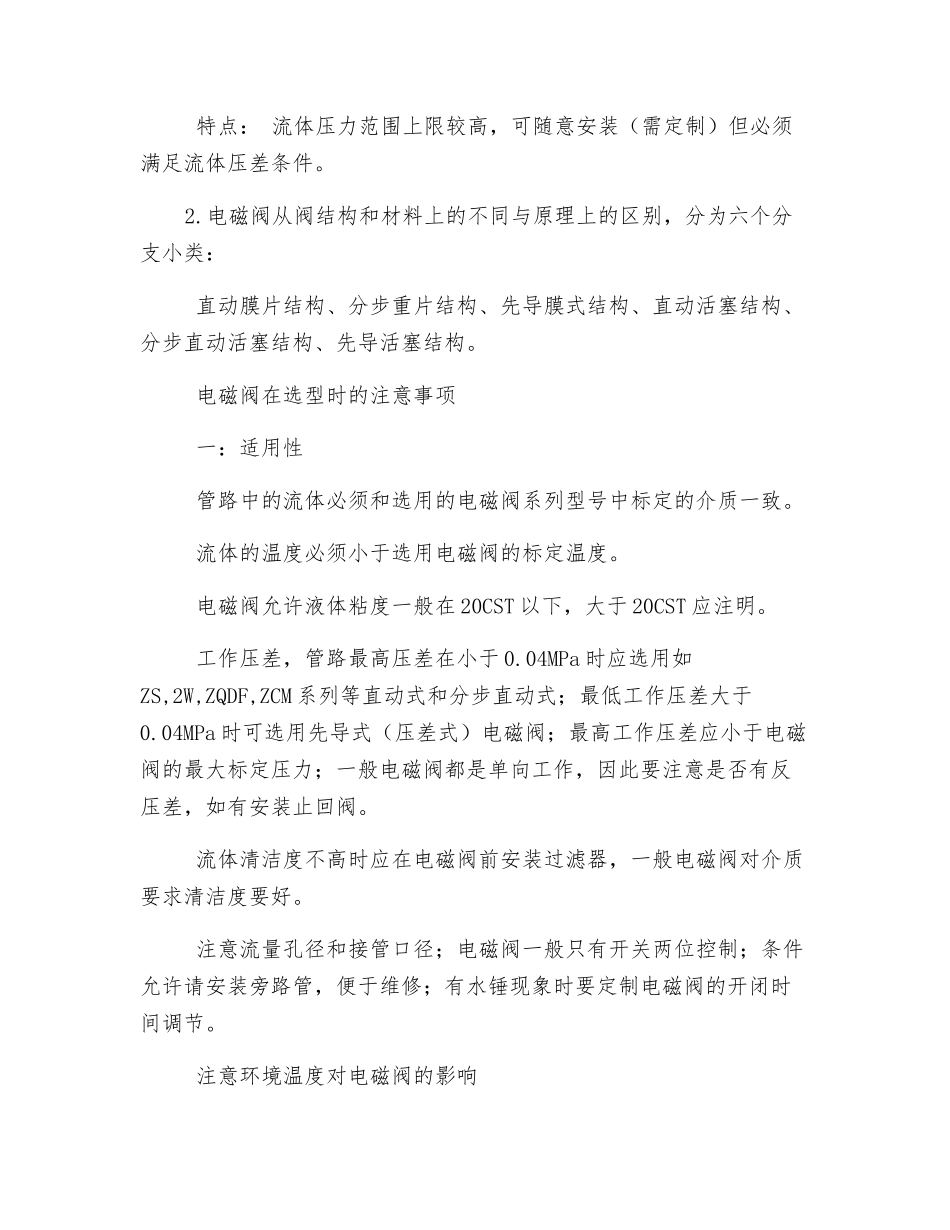

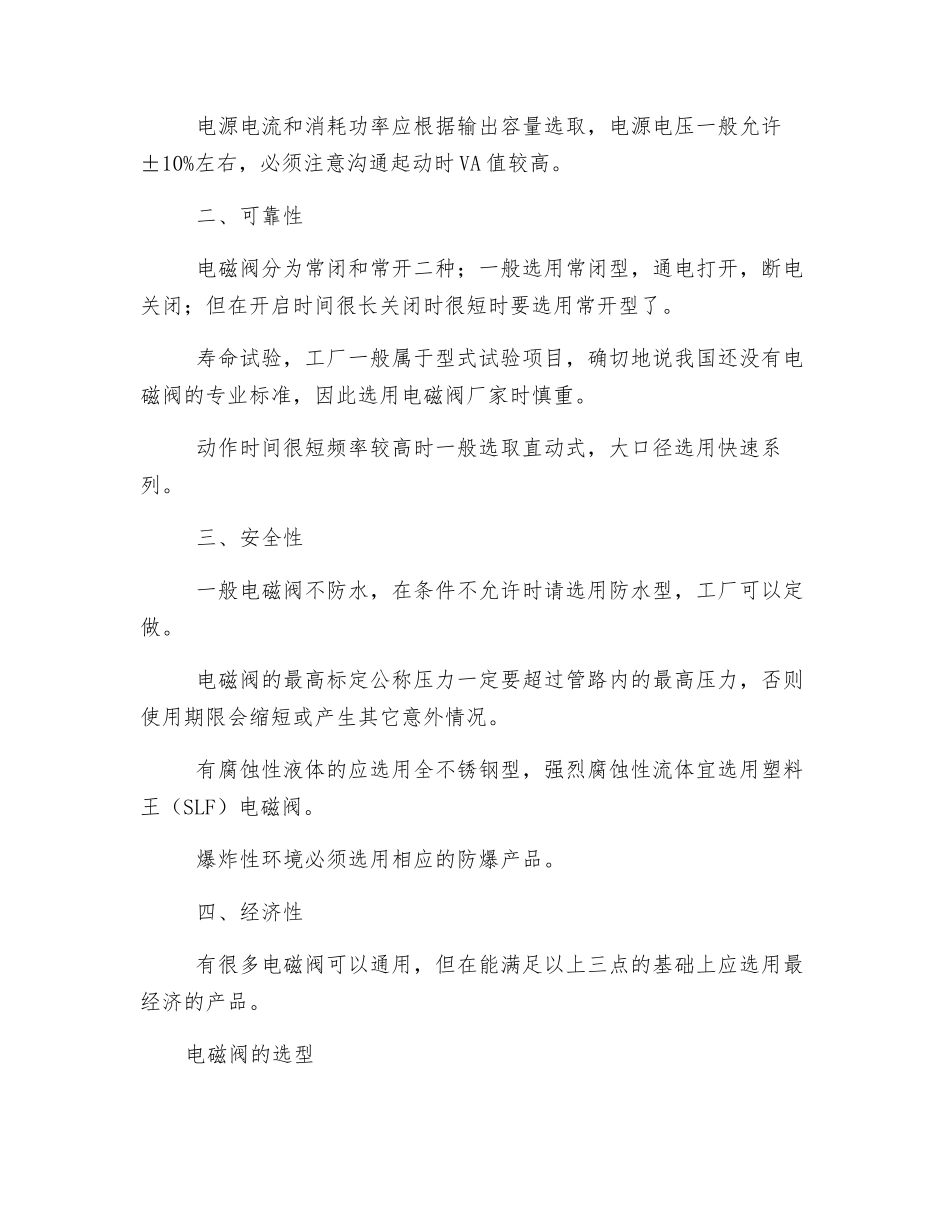

电磁阀原理及使用注意事项1.电磁阀从原理上分为三大类：1）直动式电磁阀： 原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消逝，弹簧把关闭件压在阀座上，阀门关闭。 特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。2）分布直动式电磁阀： 原理： 它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。 特点： 在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。3）先导式电磁阀： 原理：通电时，电磁力把先导孔打开，上腔室压力快速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔快速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。 特点： 流体压力范围上限较高，可随意安装（需定制）但必须满足流体压差条件。2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类： 直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。 电磁阀在选型时的注意事项 一：适用性 管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。 流体的温度必须小于选用电磁阀的标定温度。 电磁阀允许液体粘度一般在 20CST 以下，大于 20CST 应注明。 工作压差，管路最高压差在小于 0.04MPa 时应选用如ZS,2W,ZQDF,ZCM 系列等直动式和分步直动式；最低工作压差大于0.04MPa 时可选用先导式（压差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要注意是否有反压差，如有安装止回阀。 流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度要好。 注意流量孔径和接管口径；电磁阀一般只有开关两位控制；条件允许请安装旁路管，便于维修；有水锤现象时要定制电磁阀的开闭时间调节。 注意环境温度对电磁阀的影响 电源电流和消耗功率应根据输出容量选取，电源电压一般允许±10%左右，必须注意沟通起动时 VA 值较高。 二、可靠性 电磁阀分为常闭和常开二种；一般选用常闭型，通电...
