管线探测与保护方案

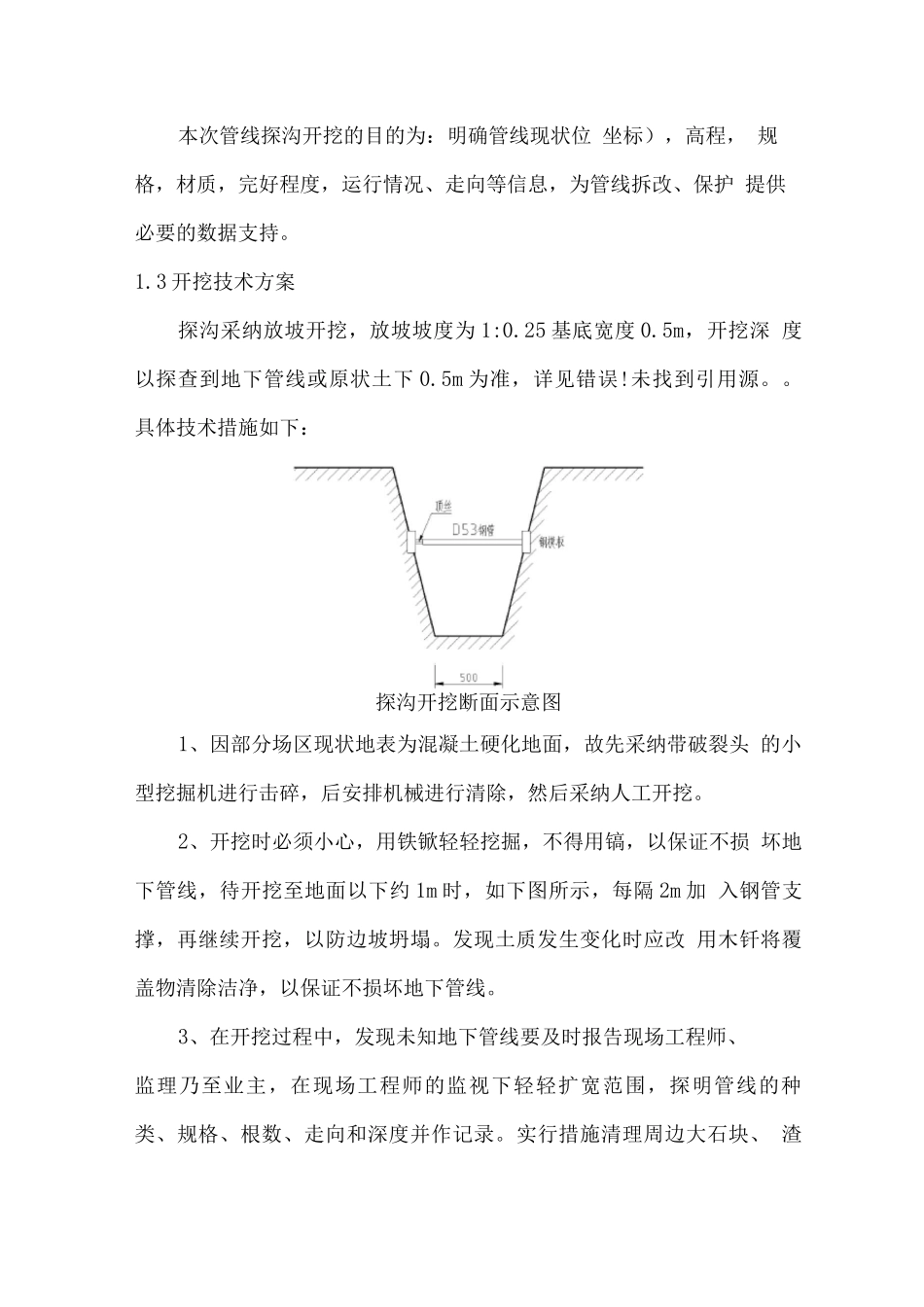

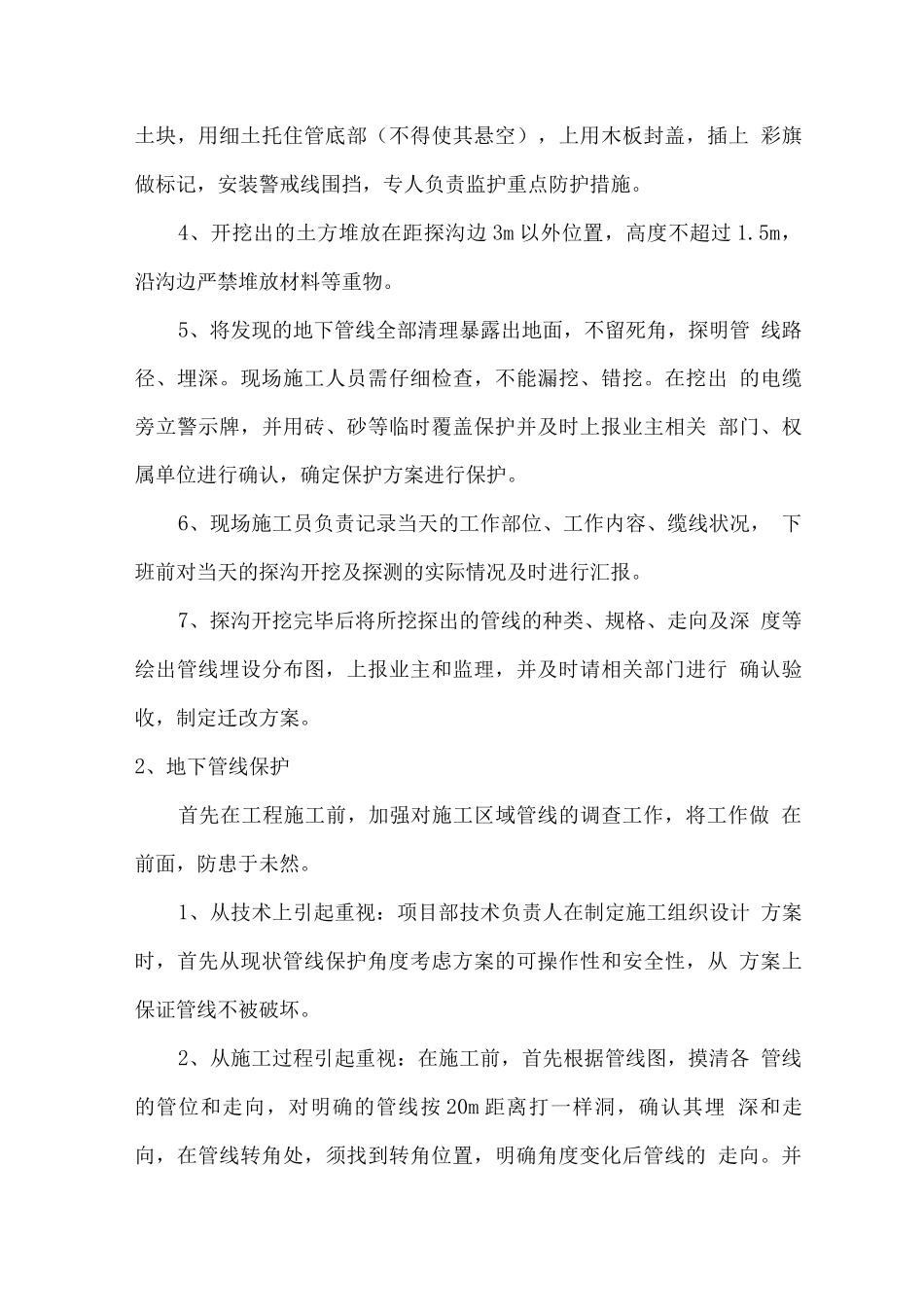

管线探测与保护方案本项目动工前，项目经理应组织工程施工人员进行技术安全交底 会，将各种管线的详细情况对施工班组人员、机械作业人员做详细说 明，并针对管线的保护措施进行交底。施工工人、机械作业人员应服 从施工场地管理人员的安排，有责任向有关人员详细了解地下管线的情况。 机械施工时，管线保护员、施工员随时监测，并指挥操作。机械操作 员需要较高的专业技能和良好的配合意识。1、管线调查本项目施工前，我公司将向业主收集场地内管线资料，向市政管 理部门收集场地外道路两侧燃气、电线、通讯电缆、供水、排水管线 资料，确定管线用途、种类、走向、埋置深度。依据业主及相关部门 提供的管线信息，在潜在存在管线的位置试挖样洞，必要时开挖探沟 确认。根据管线图，摸清各个管线的位置、深度和走向，在管线转角 处，需找到转角位置，明确角度变化后管线的走向，并插牌，标注管 线名称、走向、埋深等。1.1、探沟开挖技术方案进场施工前，对施工现场进行详细的调查，沿污染范围边界区开 纵横两条探沟。如发现有仍在使用或没被清除彻底的地下管道，要采 取措施进行保护或破拆，以保证污染土清挖过程的顺利实施。1.2 开挖目的本次管线探沟开挖的目的为：明确管线现状位 坐标），高程， 规格，材质，完好程度，运行情况、走向等信息，为管线拆改、保护 提供必要的数据支持。1.3 开挖技术方案探沟采纳放坡开挖，放坡坡度为 1:0.25 基底宽度 0.5m，开挖深 度以探查到地下管线或原状土下 0.5m 为准，详见错误!未找到引用源。。 具体技术措施如下：探沟开挖断面示意图1、因部分场区现状地表为混凝土硬化地面，故先采纳带破裂头 的小型挖掘机进行击碎，后安排机械进行清除，然后采纳人工开挖。2、开挖时必须小心，用铁锨轻轻挖掘，不得用镐，以保证不损 坏地下管线，待开挖至地面以下约 1m 时，如下图所示，每隔 2m 加 入钢管支撑，再继续开挖，以防边坡坍塌。发现土质发生变化时应改 用木钎将覆盖物清除洁净，以保证不损坏地下管线。3、在开挖过程中，发现未知地下管线要及时报告现场工程师、监理乃至业主，在现场工程师的监视下轻轻扩宽范围，探明管线的种 类、规格、根数、走向和深度并作记录。实行措施清理周边大石块、 渣土块，用细土托住管底部（不得使其悬空），上用木板封盖，插上 彩旗做标记，安装警戒线围挡，专人负责监护重点防护措施。4、开挖出的土方堆放在距探沟边 3m 以外位置，高度不超...
