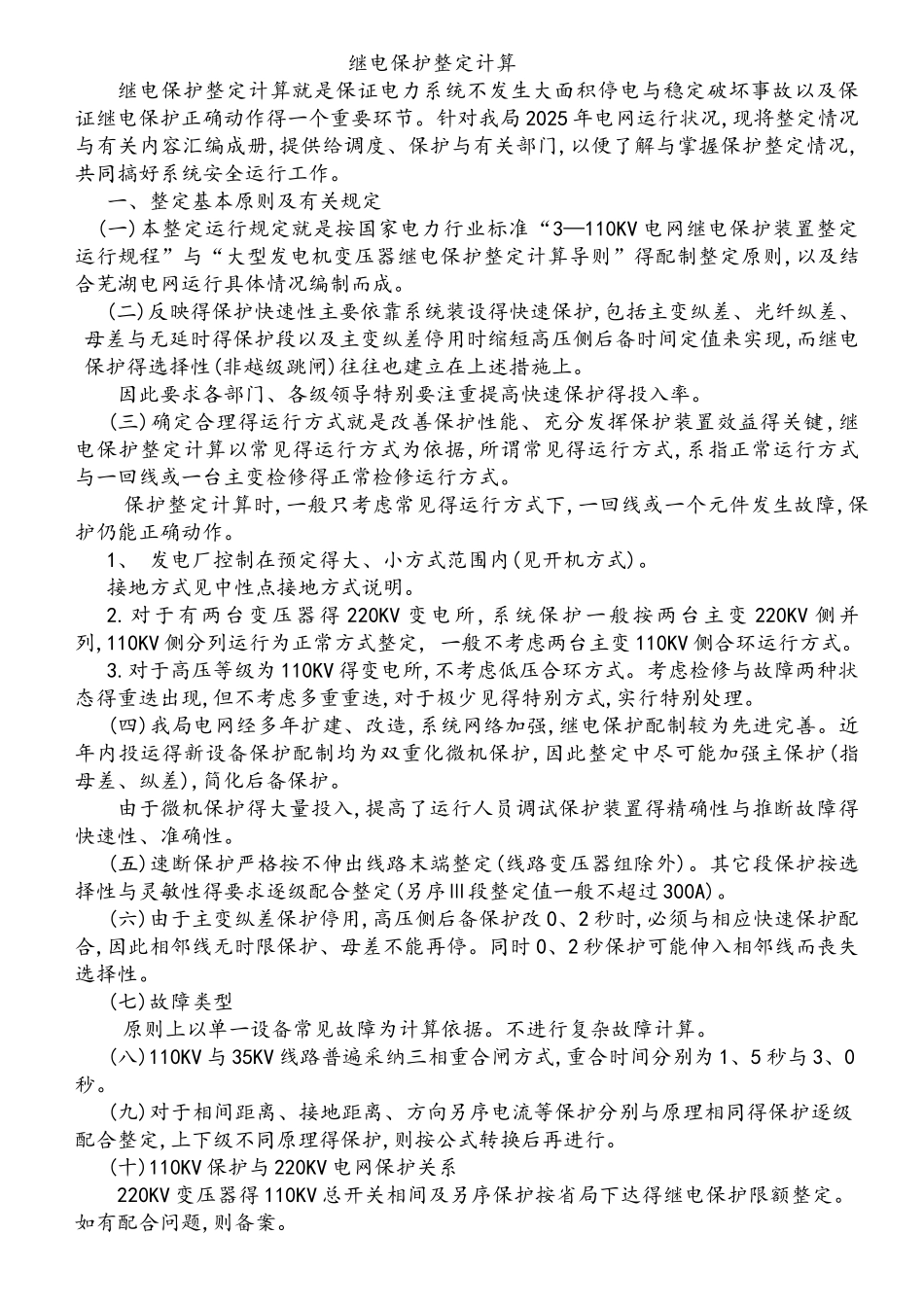

继电保护整定计算继电保护整定计算就是保证电力系统不发生大面积停电与稳定破坏事故以及保证继电保护正确动作得一个重要环节。针对我局 2025 年电网运行状况,现将整定情况与有关内容汇编成册,提供给调度、保护与有关部门,以便了解与掌握保护整定情况,共同搞好系统安全运行工作。一、整定基本原则及有关规定(一)本整定运行规定就是按国家电力行业标准“3—110KV 电网继电保护装置整定运行规程”与“大型发电机变压器继电保护整定计算导则”得配制整定原则,以及结合芜湖电网运行具体情况编制而成。(二)反映得保护快速性主要依靠系统装设得快速保护,包括主变纵差、光纤纵差、母差与无延时得保护段以及主变纵差停用时缩短高压侧后备时间定值来实现,而继电保护得选择性(非越级跳闸)往往也建立在上述措施上。因此要求各部门、各级领导特别要注重提高快速保护得投入率。(三)确定合理得运行方式就是改善保护性能、充分发挥保护装置效益得关键,继电保护整定计算以常见得运行方式为依据,所谓常见得运行方式,系指正常运行方式与一回线或一台主变检修得正常检修运行方式。保护整定计算时,一般只考虑常见得运行方式下,一回线或一个元件发生故障,保护仍能正确动作。1、 发电厂控制在预定得大、小方式范围内(见开机方式)。接地方式见中性点接地方式说明。2.对于有两台变压器得 220KV 变电所,系统保护一般按两台主变 220KV 侧并列,110KV 侧分列运行为正常方式整定, 一般不考虑两台主变 110KV 侧合环运行方式。3.对于高压等级为 110KV 得变电所,不考虑低压合环方式。考虑检修与故障两种状态得重迭出现,但不考虑多重重迭,对于极少见得特别方式,实行特别处理。(四)我局电网经多年扩建、改造,系统网络加强,继电保护配制较为先进完善。近年内投运得新设备保护配制均为双重化微机保护,因此整定中尽可能加强主保护(指母差、纵差),简化后备保护。由于微机保护得大量投入,提高了运行人员调试保护装置得精确性与推断故障得快速性、准确性。(五)速断保护严格按不伸出线路末端整定(线路变压器组除外)。其它段保护按选择性与灵敏性得要求逐级配合整定(另序Ⅲ段整定值一般不超过 300A)。(六)由于主变纵差保护停用,高压侧后备保护改 0、2 秒时,必须与相应快速保护配合,因此相邻线无时限保护、母差不能再停。同时 0、2 秒保护可能伸入相邻线而丧失选择性。(七)故障类型原则上以单一设备常见故障为计算依据。不进行复杂故障计算。(八)110KV 与 35KV 线路普遍采...
