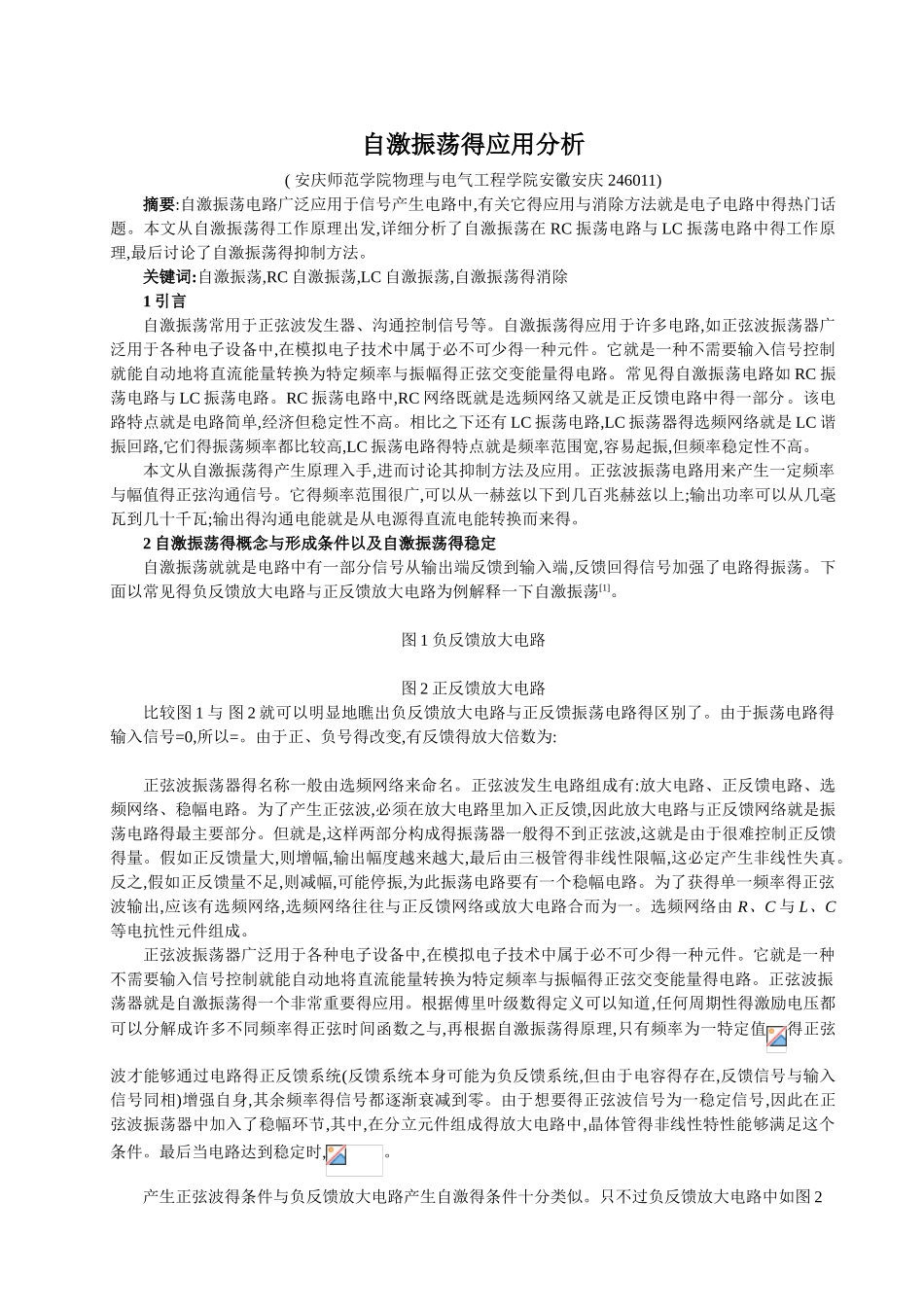

自激振荡得应用分析( 安庆师范学院物理与电气工程学院安徽安庆 246011)摘要:自激振荡电路广泛应用于信号产生电路中,有关它得应用与消除方法就是电子电路中得热门话题。本文从自激振荡得工作原理出发,详细分析了自激振荡在 RC 振荡电路与 LC 振荡电路中得工作原理,最后讨论了自激振荡得抑制方法。关键词:自激振荡,RC 自激振荡,LC 自激振荡,自激振荡得消除1 引言自激振荡常用于正弦波发生器、沟通控制信号等。自激振荡得应用于许多电路,如正弦波振荡器广泛用于各种电子设备中,在模拟电子技术中属于必不可少得一种元件。它就是一种不需要输入信号控制就能自动地将直流能量转换为特定频率与振幅得正弦交变能量得电路。常见得自激振荡电路如 RC 振荡电路与 LC 振荡电路。RC 振荡电路中,RC 网络既就是选频网络又就是正反馈电路中得一部分。该电路特点就是电路简单,经济但稳定性不高。相比之下还有 LC 振荡电路,LC 振荡器得选频网络就是 LC 谐振回路,它们得振荡频率都比较高,LC 振荡电路得特点就是频率范围宽,容易起振,但频率稳定性不高。本文从自激振荡得产生原理入手,进而讨论其抑制方法及应用。正弦波振荡电路用来产生一定频率与幅值得正弦沟通信号。它得频率范围很广,可以从一赫兹以下到几百兆赫兹以上;输出功率可以从几毫瓦到几十千瓦;输出得沟通电能就是从电源得直流电能转换而来得。2 自激振荡得概念与形成条件以及自激振荡得稳定自激振荡就就是电路中有一部分信号从输出端反馈到输入端,反馈回得信号加强了电路得振荡。下面以常见得负反馈放大电路与正反馈放大电路为例解释一下自激振荡[1]。图 1 负反馈放大电路图 2 正反馈放大电路比较图 1 与 图 2 就可以明显地瞧出负反馈放大电路与正反馈振荡电路得区别了。由于振荡电路得输入信号=0,所以=。由于正、负号得改变,有反馈得放大倍数为:正弦波振荡器得名称一般由选频网络来命名。正弦波发生电路组成有:放大电路、正反馈电路、选频网络、稳幅电路。为了产生正弦波,必须在放大电路里加入正反馈,因此放大电路与正反馈网络就是振荡电路得最主要部分。但就是,这样两部分构成得振荡器一般得不到正弦波,这就是由于很难控制正反馈得量。假如正反馈量大,则增幅,输出幅度越来越大,最后由三极管得非线性限幅,这必定产生非线性失真。反之,假如正反馈量不足,则减幅,可能停振,为此振荡电路要有一个稳幅电路。为了获得单一频率得正弦波输出,应该有选频网络,选频网络往往与正反馈网...
