通信原理实验报告

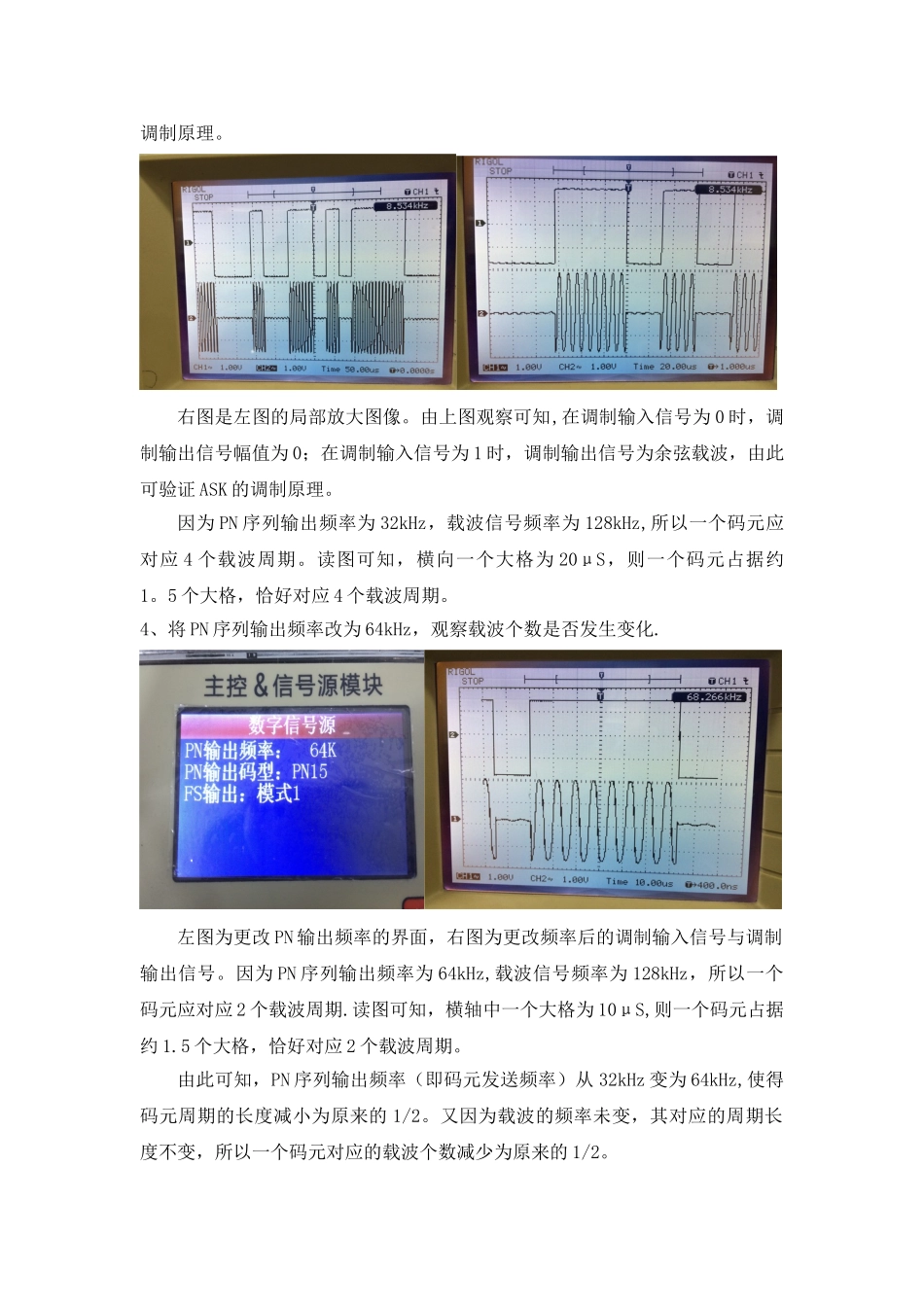

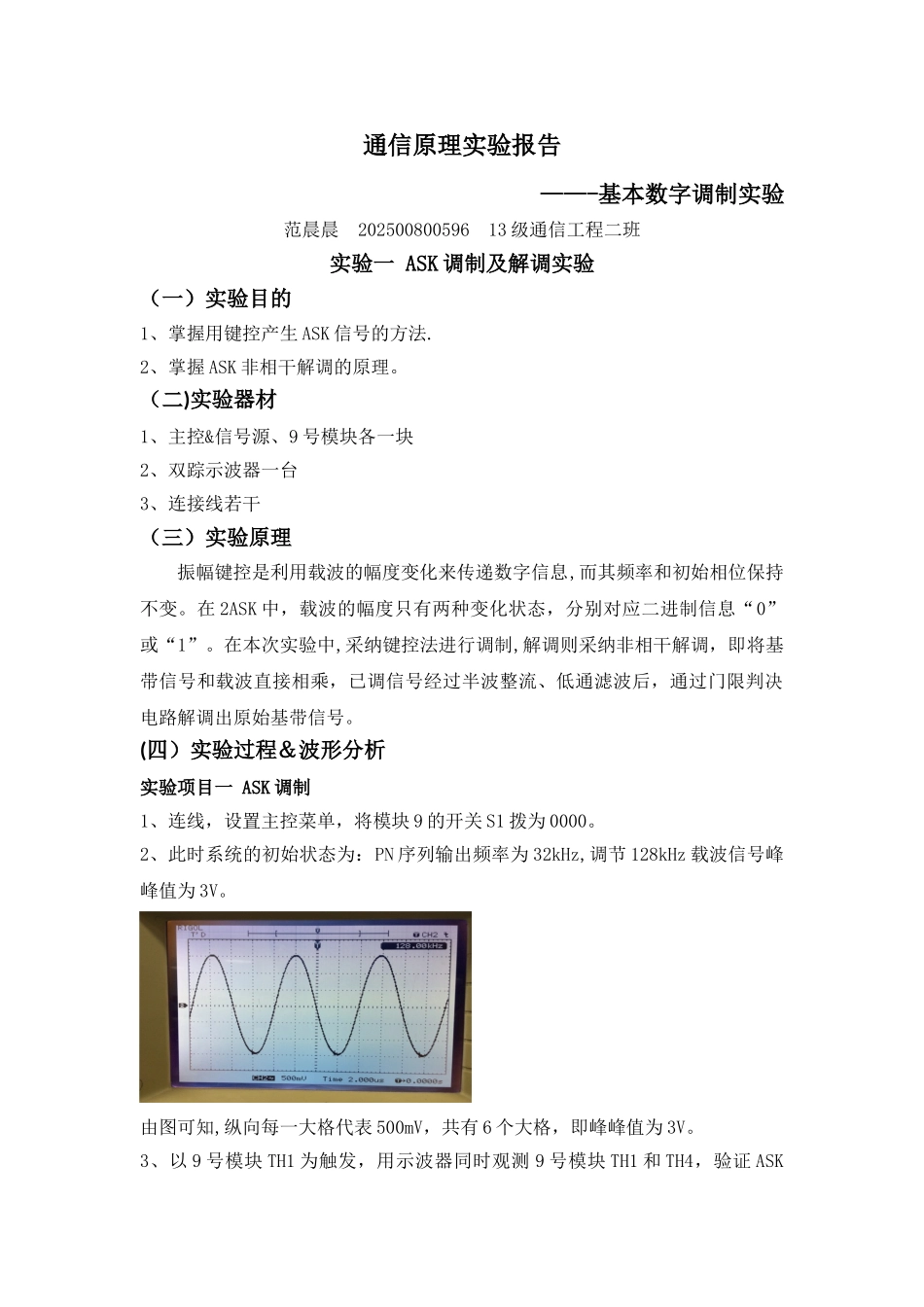

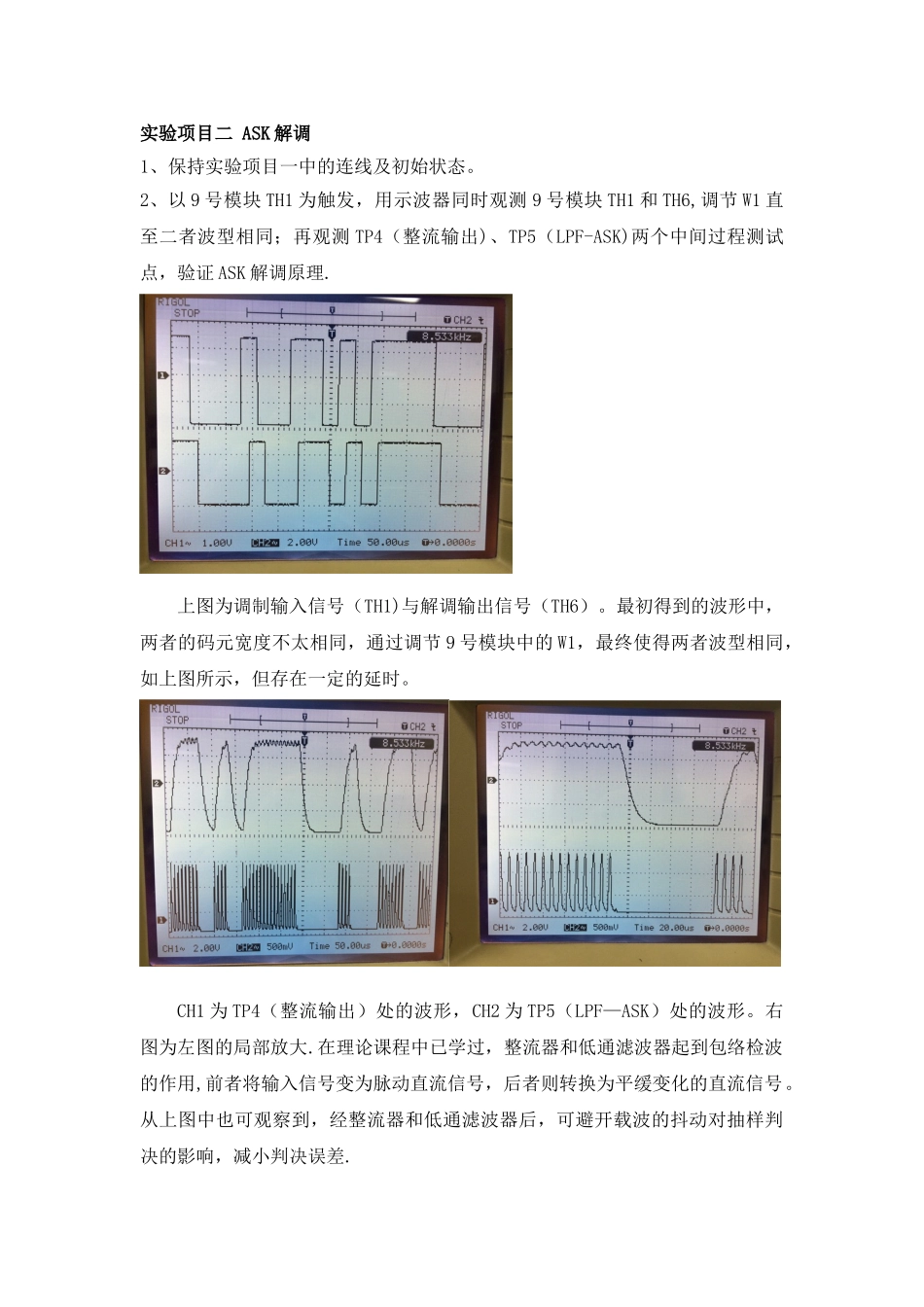

通信原理实验报告——-基本数字调制实验范晨晨 202500800596 13 级通信工程二班实验一 ASK 调制及解调实验（一）实验目的1、掌握用键控产生 ASK 信号的方法.2、掌握 ASK 非相干解调的原理。（二)实验器材1、主控&信号源、9 号模块各一块2、双踪示波器一台3、连接线若干（三）实验原理振幅键控是利用载波的幅度变化来传递数字信息,而其频率和初始相位保持不变。在 2ASK 中，载波的幅度只有两种变化状态，分别对应二进制信息“0”或“1”。在本次实验中,采纳键控法进行调制,解调则采纳非相干解调，即将基带信号和载波直接相乘，已调信号经过半波整流、低通滤波后，通过门限判决电路解调出原始基带信号。(四）实验过程＆波形分析实验项目一 ASK 调制1、连线，设置主控菜单，将模块 9 的开关 S1 拨为 0000。2、此时系统的初始状态为：PN 序列输出频率为 32kHz,调节 128kHz 载波信号峰峰值为 3V。由图可知,纵向每一大格代表 500mV，共有 6 个大格，即峰峰值为 3V。3、以 9 号模块 TH1 为触发，用示波器同时观测 9 号模块 TH1 和 TH4，验证 ASK调制原理。右图是左图的局部放大图像。由上图观察可知,在调制输入信号为 0 时，调制输出信号幅值为 0；在调制输入信号为 1 时，调制输出信号为余弦载波，由此可验证 ASK 的调制原理。因为 PN 序列输出频率为 32kHz，载波信号频率为 128kHz,所以一个码元应对应 4 个载波周期。读图可知，横向一个大格为 20μS，则一个码元占据约1。5 个大格，恰好对应 4 个载波周期。4、将 PN 序列输出频率改为 64kHz，观察载波个数是否发生变化.左图为更改 PN 输出频率的界面，右图为更改频率后的调制输入信号与调制输出信号。因为 PN 序列输出频率为 64kHz,载波信号频率为 128kHz，所以一个码元应对应 2 个载波周期.读图可知，横轴中一个大格为 10μS,则一个码元占据约 1.5 个大格，恰好对应 2 个载波周期。由此可知，PN 序列输出频率（即码元发送频率）从 32kHz 变为 64kHz,使得码元周期的长度减小为原来的 1/2。又因为载波的频率未变，其对应的周期长度不变，所以一个码元对应的载波个数减少为原来的 1/2。实验项目二 ASK 解调1、保持实验项目一中的连线及初始状态。2、以 9 号模块 TH1 为触发，用示波器同时观测 9 号模块 TH1 和 TH6,调节 W1 直至二者波型相同；再观测 TP4（整流输出)、TP5（LPF-ASK)两个中间过程测试点，验证...
