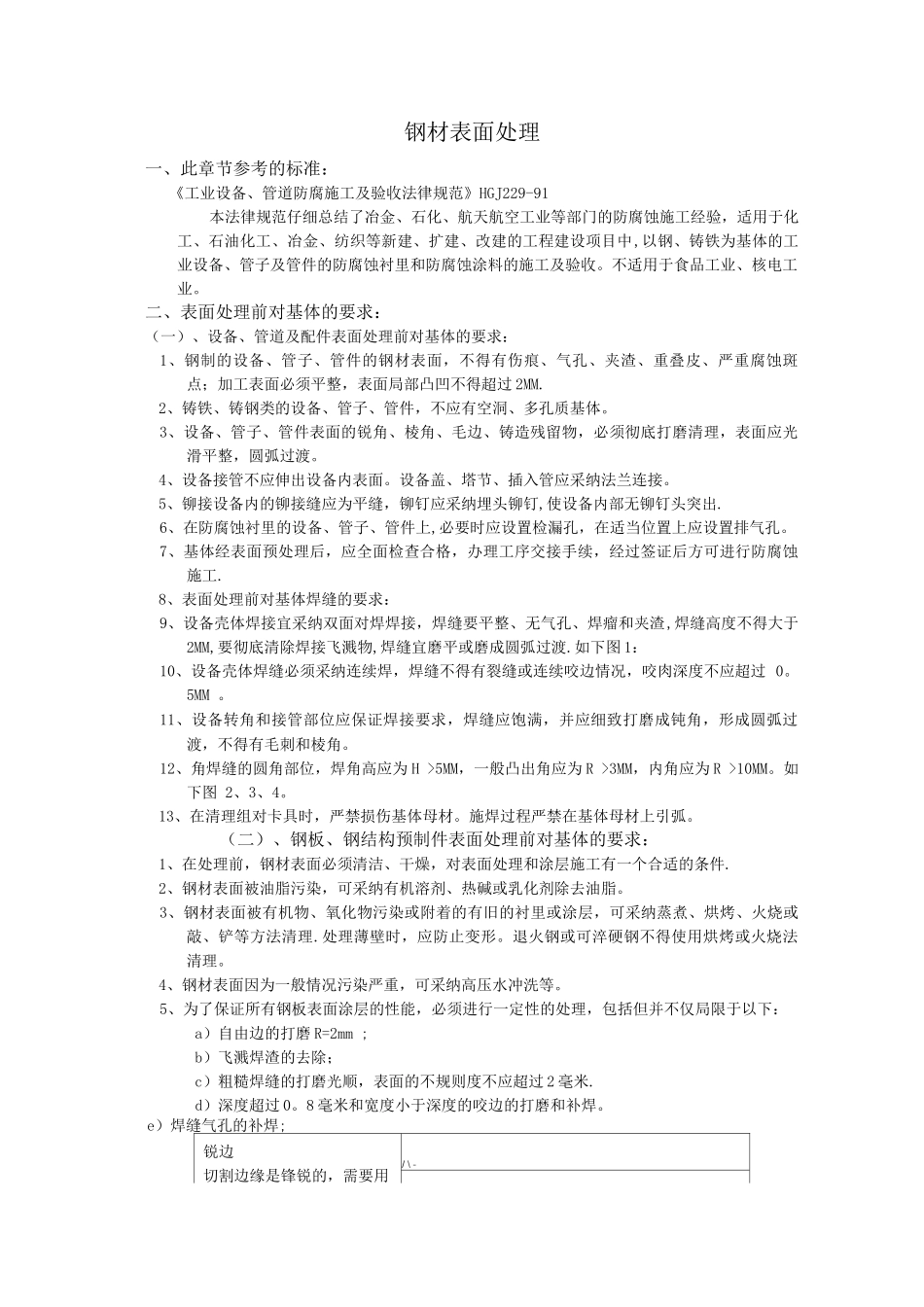

钢材表面处理一、此章节参考的标准：《工业设备、管道防腐施工及验收法律规范》HGJ229-91本法律规范仔细总结了冶金、石化、航天航空工业等部门的防腐蚀施工经验，适用于化工、石油化工、冶金、纺织等新建、扩建、改建的工程建设项目中,以钢、铸铁为基体的工业设备、管子及管件的防腐蚀衬里和防腐蚀涂料的施工及验收。不适用于食品工业、核电工业。二、表面处理前对基体的要求：（一）、设备、管道及配件表面处理前对基体的要求：1、钢制的设备、管子、管件的钢材表面，不得有伤痕、气孔、夹渣、重叠皮、严重腐蚀斑点；加工表面必须平整，表面局部凸凹不得超过 2MM.2、铸铁、铸钢类的设备、管子、管件，不应有空洞、多孔质基体。3、设备、管子、管件表面的锐角、棱角、毛边、铸造残留物，必须彻底打磨清理，表面应光滑平整，圆弧过渡。4、设备接管不应伸出设备内表面。设备盖、塔节、插入管应采纳法兰连接。5、铆接设备内的铆接缝应为平缝，铆钉应采纳埋头铆钉,使设备内部无铆钉头突出.6、在防腐蚀衬里的设备、管子、管件上,必要时应设置检漏孔，在适当位置上应设置排气孔。7、基体经表面预处理后，应全面检查合格，办理工序交接手续，经过签证后方可进行防腐蚀施工.8、表面处理前对基体焊缝的要求：9、设备壳体焊接宜采纳双面对焊焊接，焊缝要平整、无气孔、焊瘤和夹渣,焊缝高度不得大于2MM,要彻底清除焊接飞溅物,焊缝宜磨平或磨成圆弧过渡.如下图 1：10、设备壳体焊缝必须采纳连续焊，焊缝不得有裂缝或连续咬边情况，咬肉深度不应超过 0。 5MM 。11、设备转角和接管部位应保证焊接要求，焊缝应饱满，并应细致打磨成钝角，形成圆弧过渡，不得有毛刺和棱角。12、角焊缝的圆角部位，焊角高应为 H >5MM，一般凸出角应为 R >3MM，内角应为 R >10MM。如下图 2、3、4。13、在清理组对卡具时，严禁损伤基体母材。施焊过程严禁在基体母材上引弧。（二）、钢板、钢结构预制件表面处理前对基体的要求：1、在处理前，钢材表面必须清洁、干燥，对表面处理和涂层施工有一个合适的条件.2、钢材表面被油脂污染，可采纳有机溶剂、热碱或乳化剂除去油脂。3、钢材表面被有机物、氧化物污染或附着的有旧的衬里或涂层，可采纳蒸煮、烘烤、火烧或敲、铲等方法清理.处理薄壁时，应防止变形。退火钢或可淬硬钢不得使用烘烤或火烧法清理。4、钢材表面因为一般情况污染严重，可采纳高压水冲洗等。5、为了保证所有钢板表面涂层的性能，必须进行一定性的处理，包括...
