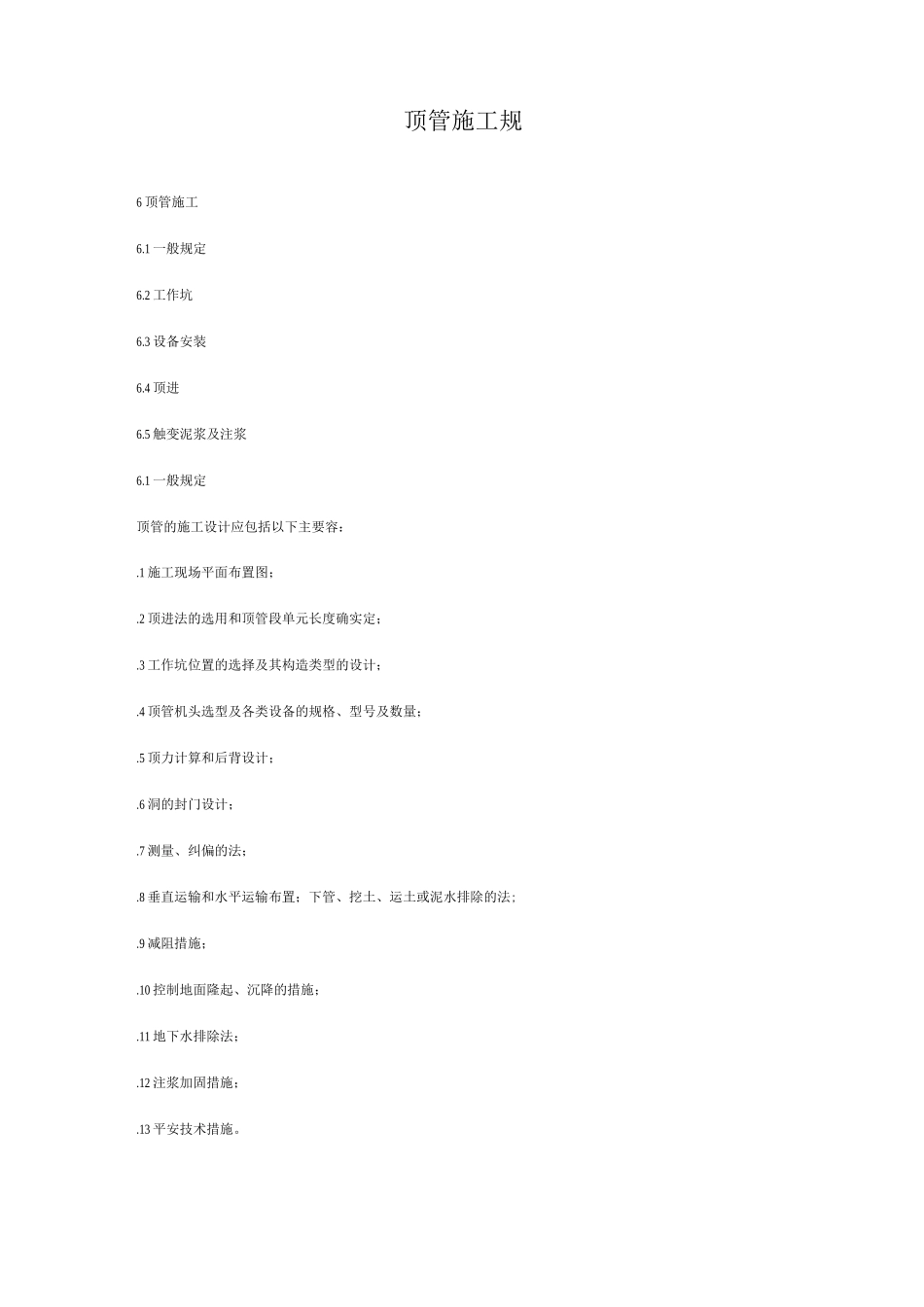

顶管施工规6 顶管施工6.1 一般规定6.2 工作坑6.3 设备安装6.4 顶进6.5 触变泥浆及注浆6.1 一般规定顶管的施工设计应包括以下主要容：.1 施工现场平面布置图；.2 顶进法的选用和顶管段单元长度确实定；.3 工作坑位置的选择及其构造类型的设计；.4 顶管机头选型及各类设备的规格、型号及数量；.5 顶力计算和后背设计；.6 洞的封门设计；.7 测量、纠偏的法；.8 垂直运输和水平运输布置；下管、挖土、运土或泥水排除的法;.9 减阻措施；.10 控制地面隆起、沉降的措施；.11 地下水排除法；.12 注浆加固措施；.13 平安技术措施。管道顶进法的选择，应根据管道所处土层性质、管径、地下水位、附近地上与地下建筑物、构筑物和各种设施等因素，经技术经济比较后确定，并应符合以下规定：.1 在粘性土或砂性土层，且无地下水影响时，宜采纳手掘式或机械挖掘式顶管法；当土质为砂砾土时，可采纳具有支撑的工具管或注浆加固土层的措施；.2 在软土层且无障碍物的条件下，管顶以上土层较厚时，宜采纳挤压式或网格式顶管法；.3 在粘性土层中必须控制地面隆陷时，宜采纳土压平衡顶管法；.4 在粉砂土层中且需要控制地面隆陷时，宜采纳加泥式土压平衡或泥水平衡顶管法；.5 在顶进长度较短、管径小的金属管时，宜采纳一次顶进的挤密土层顶管法。采纳手掘式顶管时，应将地下水位降至管底以下不小于 0.5mm 处，并应实行措施，防止其他水源进入顶管管道。顶管施工中的测量，应建立地面与地下测量控制系统，控制点应设在不易扰动、视线清楚、便校核、易于保护处。6.2 工作坑顶管工作坑的位置应按以下条件选择：.1 管道井室的位置；.2 可利用坑壁土体作后背；.3 便于排水、出土和运输；.4 对地上与地下建筑物、构筑物易于实行保护和平安施工的措施；.5 距电源和水源较近，交通便；.6 单向顶进时宜设在下游一侧。采纳装配式后背墙时应符合以下规定；.1 装配式后背墙宜采纳木、型钢或钢板等组装，组装后的后背墙应有足够的强度和刚度；.2 后背土体壁面应平整，并与管道顶进向垂直；.3 装配式后背墙的底端宜在工作坑底以下，不宜小于 50cm；.4 后背土体壁面应与后背墙贴紧，有隙时应采纳砂料填塞密实；.5 组装后背墙的构件在同层的规格应一致，各层之间的接触应紧贴，并层层固定。工作坑的支撑宜形成封闭式框架，矩形工作坑的四角应加斜撑。顶管工作坑及装配式后背墙的墙面应与管道轴线垂直，其施工允偏差应符合表 6.2.的规定。工作坑...
