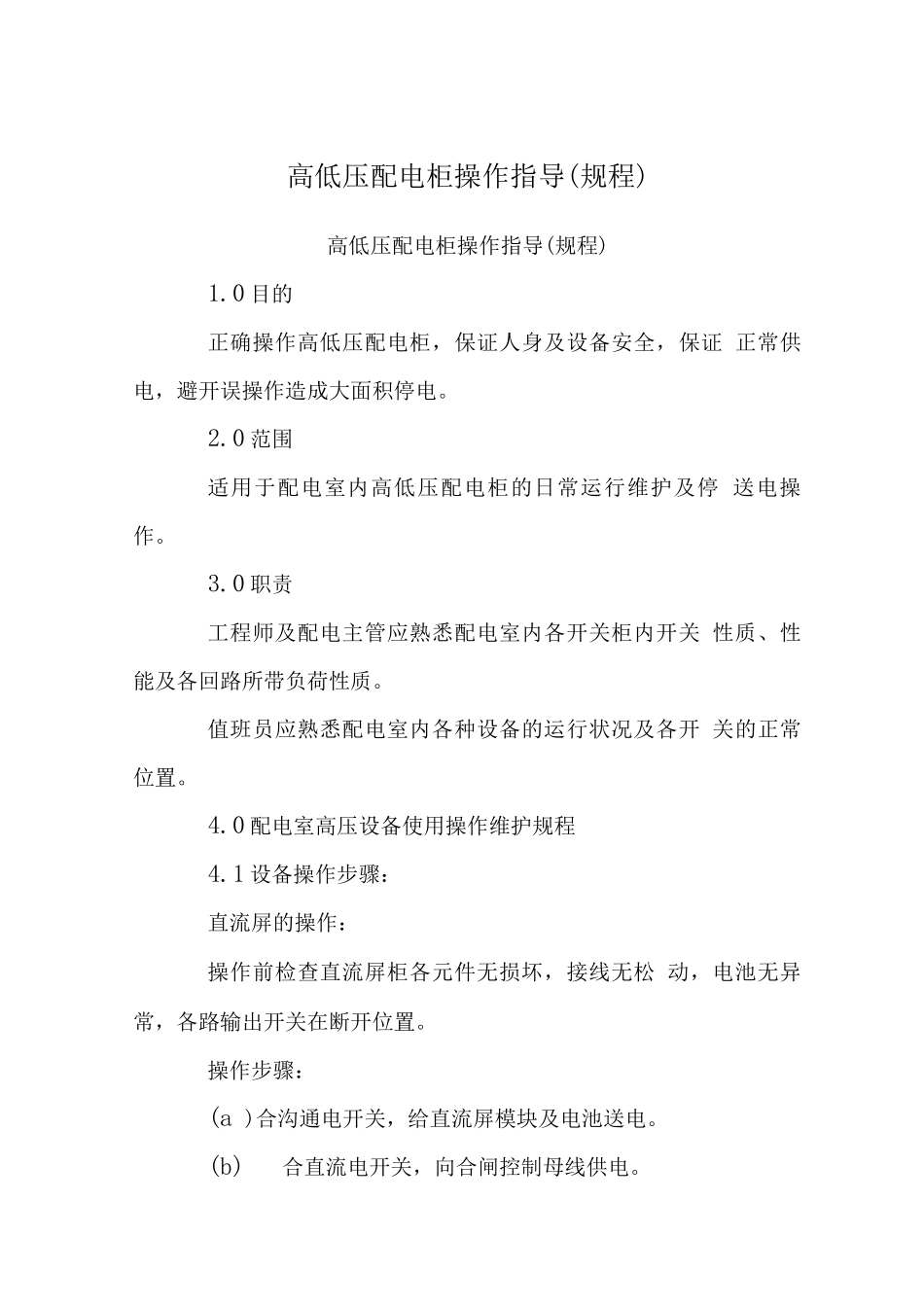

高低压配电柜操作指导

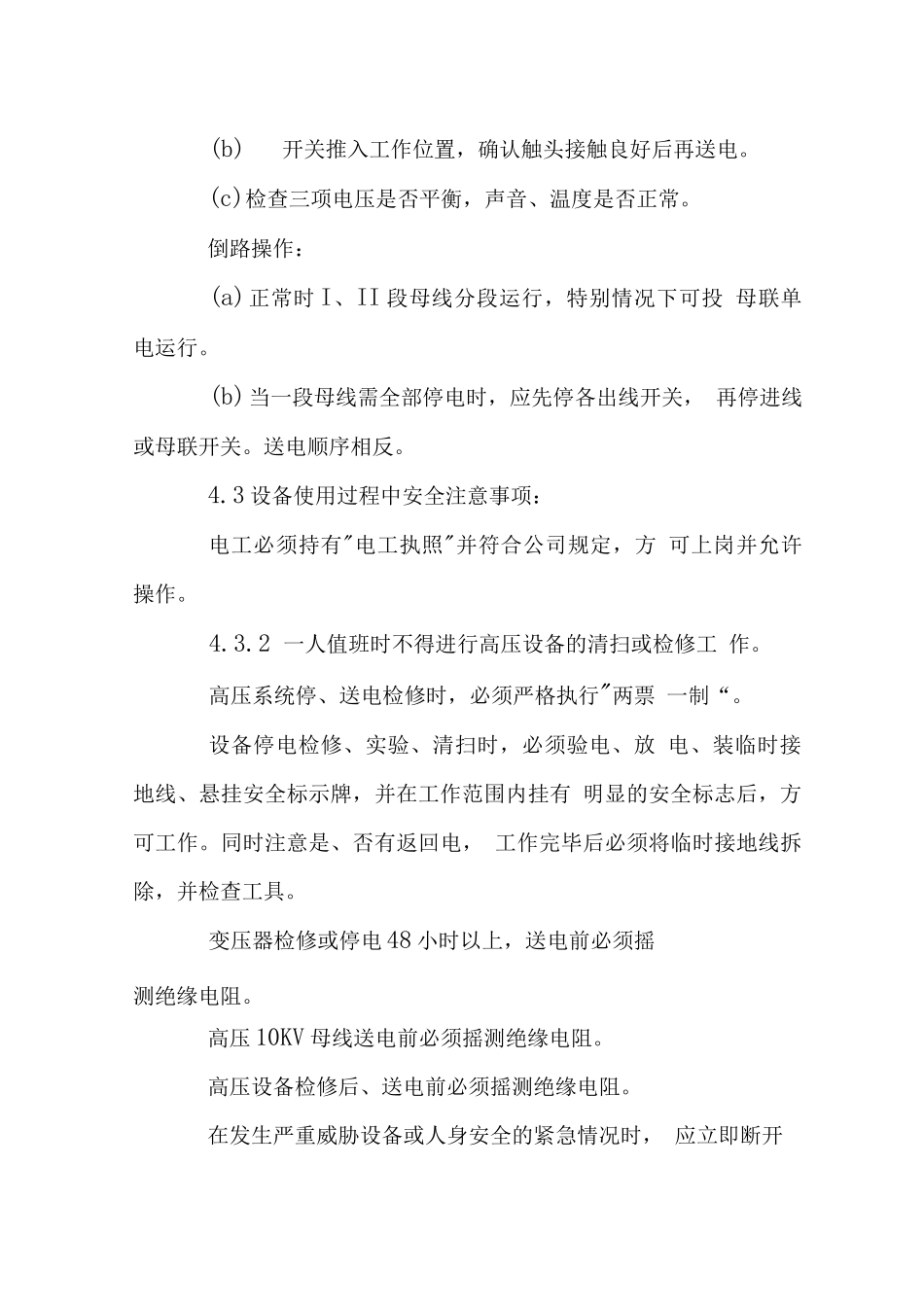

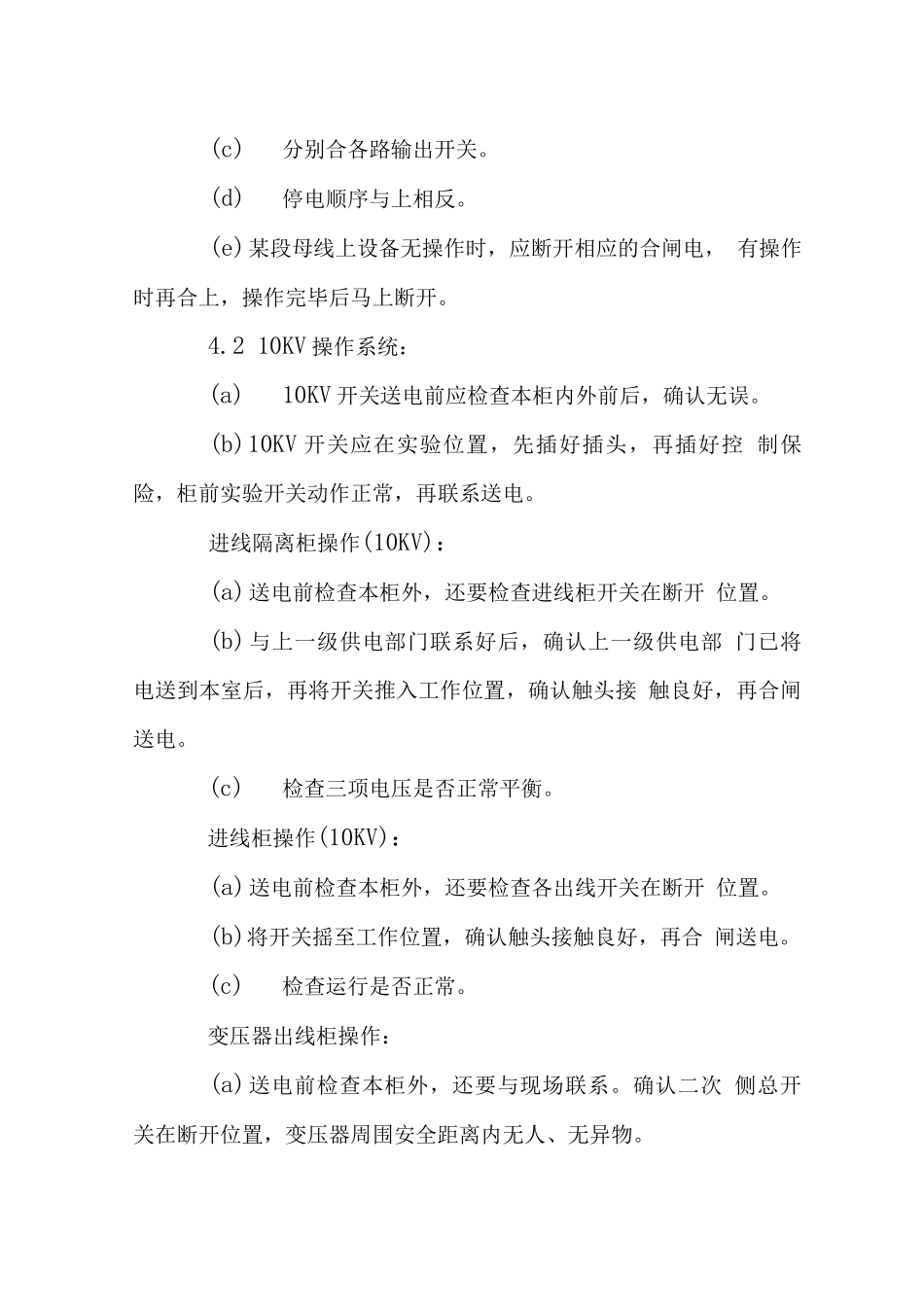

高低压配电柜操作指导(规程)高低压配电柜操作指导(规程)1.0 目的正确操作高低压配电柜，保证人身及设备安全，保证 正常供电，避开误操作造成大面积停电。2.0 范围适用于配电室内高低压配电柜的日常运行维护及停 送电操作。3.0 职责工程师及配电主管应熟悉配电室内各开关柜内开关 性质、性能及各回路所带负荷性质。值班员应熟悉配电室内各种设备的运行状况及各开 关的正常位置。4.0 配电室高压设备使用操作维护规程4.1 设备操作步骤：直流屏的操作：操作前检查直流屏柜各元件无损坏，接线无松 动，电池无异常，各路输出开关在断开位置。操作步骤：(a )合沟通电开关，给直流屏模块及电池送电。(b)合直流电开关，向合闸控制母线供电。(c)分别合各路输出开关。(d)停电顺序与上相反。(e)某段母线上设备无操作时，应断开相应的合闸电， 有操作时再合上，操作完毕后马上断开。4.2 10KV 操作系统：(a)10KV 开关送电前应检查本柜内外前后，确认无误。(b)10KV 开关应在实验位置，先插好插头，再插好控 制保险，柜前实验开关动作正常，再联系送电。进线隔离柜操作(10KV)：(a)送电前检查本柜外，还要检查进线柜开关在断开 位置。(b) 与上一级供电部门联系好后，确认上一级供电部 门已将电送到本室后，再将开关推入工作位置，确认触头接 触良好，再合闸送电。(c)检查三项电压是否正常平衡。进线柜操作(10KV)：(a)送电前检查本柜外，还要检查各出线开关在断开 位置。(b)将开关摇至工作位置，确认触头接触良好，再合 闸送电。(c)检查运行是否正常。变压器出线柜操作：(a)送电前检查本柜外，还要与现场联系。确认二次 侧总开关在断开位置，变压器周围安全距离内无人、无异物。(b)开关推入工作位置，确认触头接触良好后再送电。(c)检查三项电压是否平衡，声音、温度是否正常。倒路操作：(a)正常时 I、II 段母线分段运行，特别情况下可投 母联单电运行。(b)当一段母线需全部停电时，应先停各出线开关， 再停进线或母联开关。送电顺序相反。4.3 设备使用过程中安全注意事项：电工必须持有"电工执照"并符合公司规定，方 可上岗并允许操作。4.3.2 一人值班时不得进行高压设备的清扫或检修工 作。高压系统停、送电检修时，必须严格执行"两票 一制“。设备停电检修、实验、清扫时，必须验电、放 电、装临时接地线、悬挂安全标示牌，并在工作范围内挂有 明显的安全标志后，方可工作。同时注意是、否有返回电， 工作完毕后必须将临时接...
