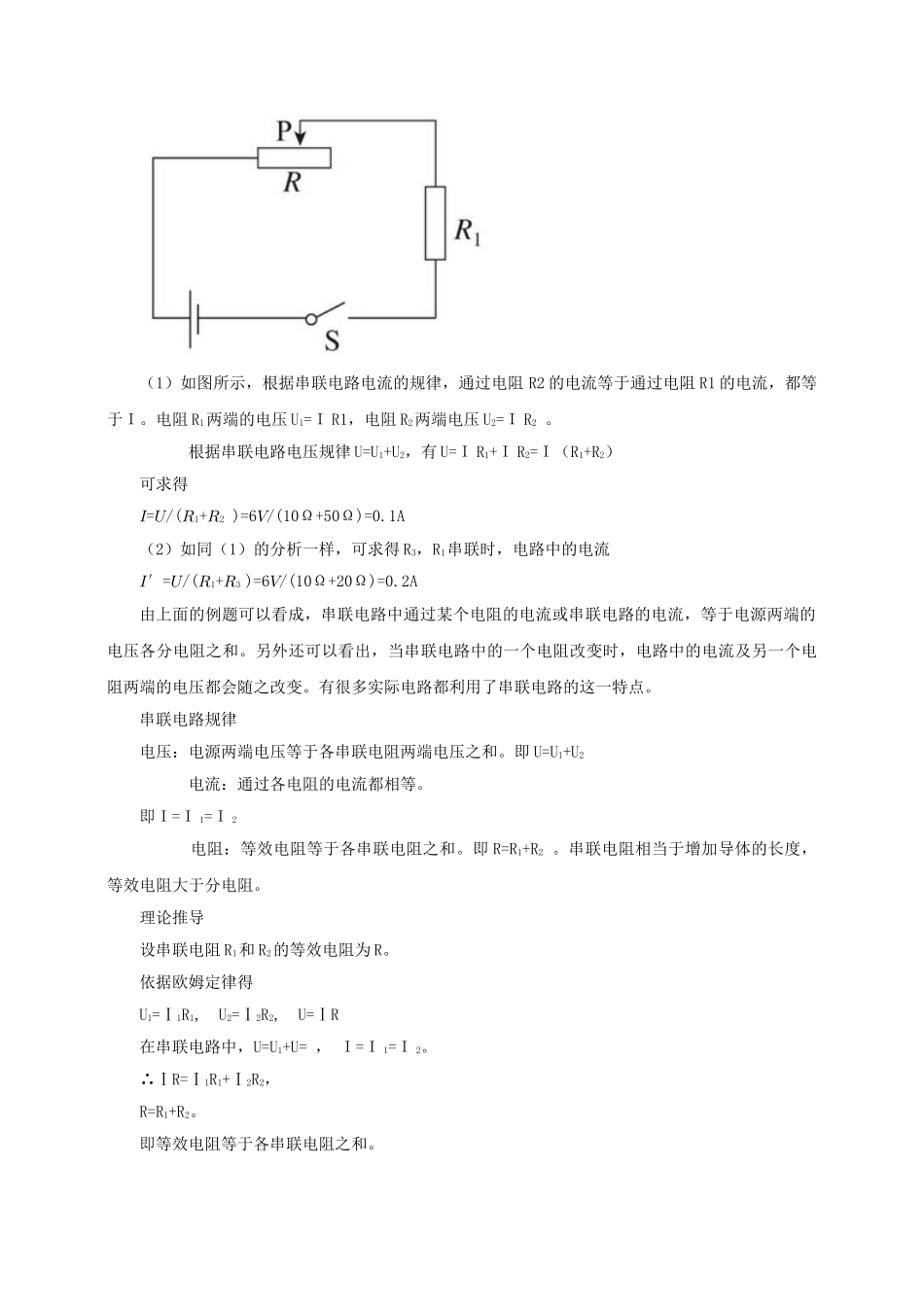

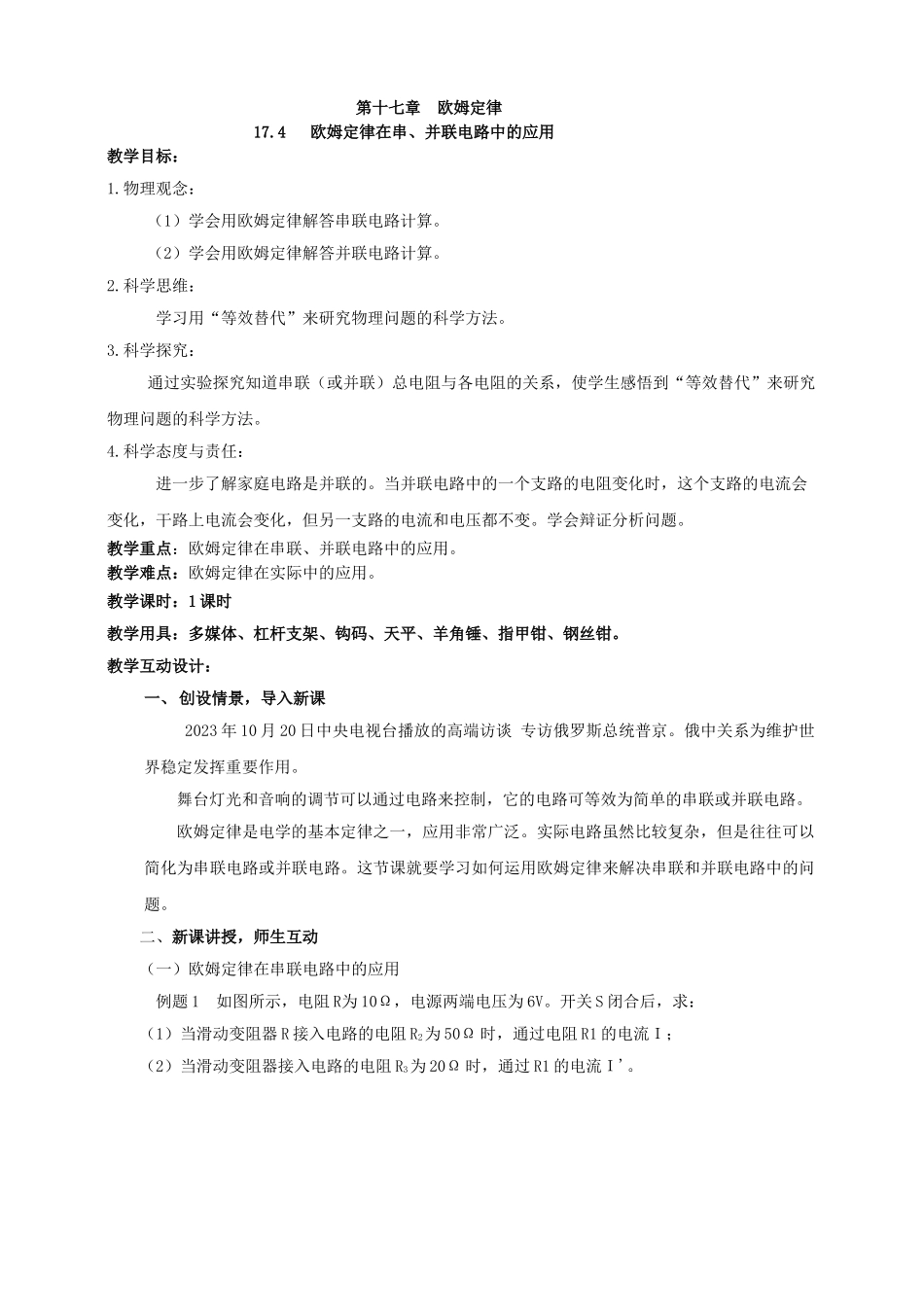

第十七章 欧姆定律17.4 欧姆定律在串、并联电路中的应用教学目标：1.物理观念： （1）学会用欧姆定律解答串联电路计算。 （2）学会用欧姆定律解答并联电路计算。2.科学思维： 学习用“等效替代”来研究物理问题的科学方法。3.科学探究： 通过实验探究知道串联（或并联）总电阻与各电阻的关系，使学生感悟到“等效替代”来研究物理问题的科学方法。4.科学态度与责任：进一步了解家庭电路是并联的。当并联电路中的一个支路的电阻变化时，这个支路的电流会变化，干路上电流会变化，但另一支路的电流和电压都不变。学会辩证分析问题。教学重点：欧姆定律在串联、并联电路中的应用。教学难点：欧姆定律在实际中的应用。教学课时：1 课时教学用具：多媒体、杠杆支架、钩码、天平、羊角锤、指甲钳、钢丝钳。教学互动设计：一、创设情景，导入新课 2023 年 10 月 20 日中央电视台播放的高端访谈 专访俄罗斯总统普京。俄中关系为维护世界稳定发挥重要作用。舞台灯光和音响的调节可以通过电路来控制，它的电路可等效为简单的串联或并联电路。欧姆定律是电学的基本定律之一，应用非常广泛。实际电路虽然比较复杂，但是往往可以简化为串联电路或并联电路。这节课就要学习如何运用欧姆定律来解决串联和并联电路中的问题。二、新课讲授，师生互动（一）欧姆定律在串联电路中的应用例题 1 如图所示，电阻 R为 10Ω，电源两端电压为 6V。开关 S 闭合后，求：（1）当滑动变阻器 R 接入电路的电阻 R2为 50Ω 时，通过电阻 R1 的电流Ｉ；（2）当滑动变阻器接入电路的电阻 R3为 20Ω 时，通过 R1 的电流Ｉ'。（1）如图所示，根据串联电路电流的规律，通过电阻 R2 的电流等于通过电阻 R1 的电流，都等于Ｉ。电阻 R1两端的电压 U1=Ｉ R1，电阻 R2两端电压 U2=Ｉ R2 。 根据串联电路电压规律 U=U1+U2，有 U=Ｉ R1+Ｉ R2=Ｉ（R1+R2）可求得𝐼=𝑈/(𝑅1+𝑅2 )=6𝑉/(10Ω+50Ω)=0.1A（2）如同（1）的分析一样，可求得 R3，R1串联时，电路中的电流𝐼′=𝑈/(𝑅1+𝑅3 )=6𝑉/(10Ω+20Ω)=0.2A由上面的例题可以看成，串联电路中通过某个电阻的电流或串联电路的电流，等于电源两端的电压各分电阻之和。另外还可以看出，当串联电路中的一个电阻改变时，电路中的电流及另一个电阻两端的电压都会随之改变。有很多实际电路都利用了串联电路的这一特点。串联电路规律 电压：电源两端电压等于各串联电阻两端电压之和。即 U=U1+U2 ...
