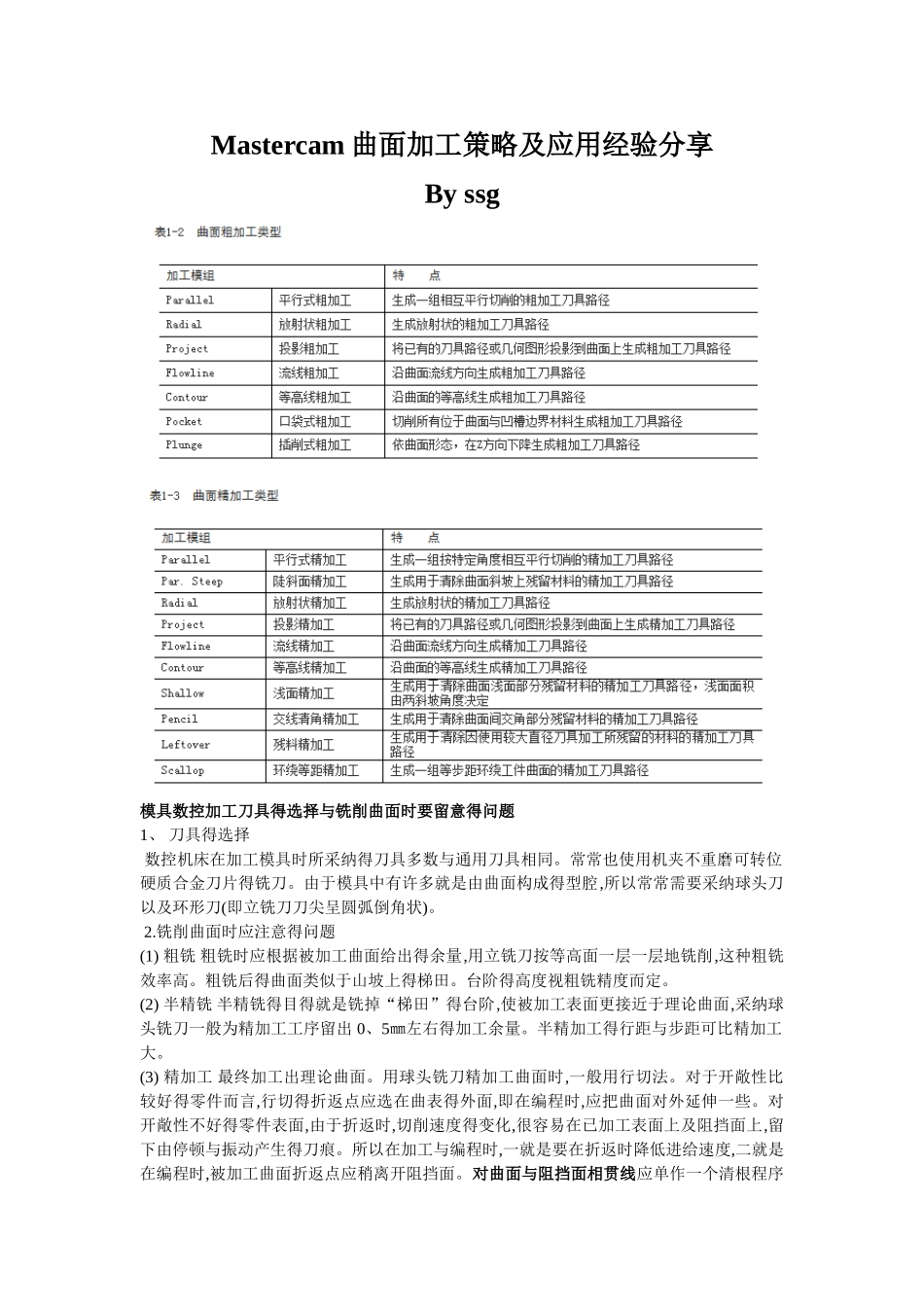

Mastercam 曲面加工策略及应用经验分享By ssg模具数控加工刀具得选择与铣削曲面时要留意得问题1、 刀具得选择 数控机床在加工模具时所采纳得刀具多数与通用刀具相同。常常也使用机夹不重磨可转位硬质合金刀片得铣刀。由于模具中有许多就是由曲面构成得型腔,所以常常需要采纳球头刀以及环形刀(即立铣刀刀尖呈圆弧倒角状)。 2.铣削曲面时应注意得问题 (1) 粗铣 粗铣时应根据被加工曲面给出得余量,用立铣刀按等高面一层一层地铣削,这种粗铣效率高。粗铣后得曲面类似于山坡上得梯田。台阶得高度视粗铣精度而定。(2) 半精铣 半精铣得目得就是铣掉“梯田”得台阶,使被加工表面更接近于理论曲面,采纳球头铣刀一般为精加工工序留出 0、5㎜左右得加工余量。半精加工得行距与步距可比精加工大。(3) 精加工 最终加工出理论曲面。用球头铣刀精加工曲面时,一般用行切法。对于开敞性比较好得零件而言,行切得折返点应选在曲表得外面,即在编程时,应把曲面对外延伸一些。对开敞性不好得零件表面,由于折返时,切削速度得变化,很容易在已加工表面上及阻挡面上,留下由停顿与振动产生得刀痕。所以在加工与编程时,一就是要在折返时降低进给速度,二就是在编程时,被加工曲面折返点应稍离开阻挡面。对曲面与阻挡面相贯线应单作一个清根程序另外加工,这样就会使被加工曲面与阻挡面光滑连接,而不致产生很大得刀痕。(4) 球头铣刀在铣削曲面时,其刀尖处得切削速度很低,假如用球刀垂直于被加工面铣削比较平缓得曲面时,球刀刀尖切出得表面质量比较差,所以应适当地提高主轴转速,另外还应避开用刀尖切削。(5) 避开垂直下刀。平底圆柱铣刀有两种,一种就是端面有顶尖孔,其端刃不过中心。另一种就是端面无顶尖孔,端刃相连且过中心。在铣削曲面时,有顶尖孔得端铣刀绝对不能像钻头似得向下垂直进刀,除非预先钻有工艺孔。否则会把铣刀顶断。假如用无顶尖孔得端刀时可以垂直向下进刀,但由于刀刃角度太小,轴向力很大,所以也应尽量避开。最好得办法就是向斜下方进刀,进到一定深度后再用侧刃横向切削。在铣削凹槽面时,可以预钻出工艺孔以便下刀。用球头铣刀垂直进刀得效果虽然比平底得端铣刀要好,但也因轴向力过大、影响切削效果得缘故,最好不使用这种下刀方式。 (6) 铣削曲面零件中,假如发现零件材料热处理不好、有裂纹、组织不均匀等现象时,应及时停止加工,以免浪费工时。 (7) 在铣削模具型腔比较复杂得曲面时,一般需要较长得周期,因此,在每次开机铣削前应对机床、夹具、刀...
