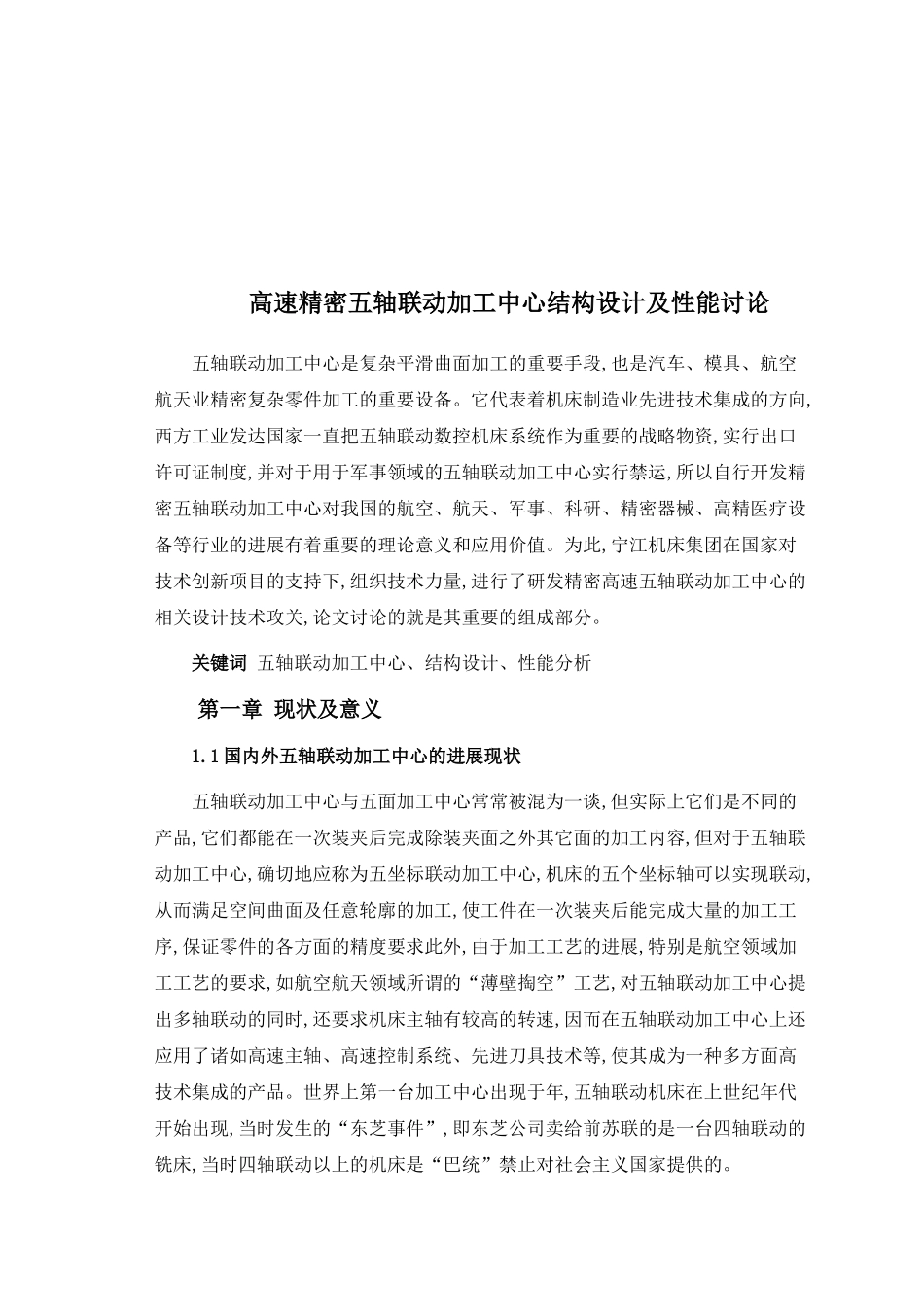

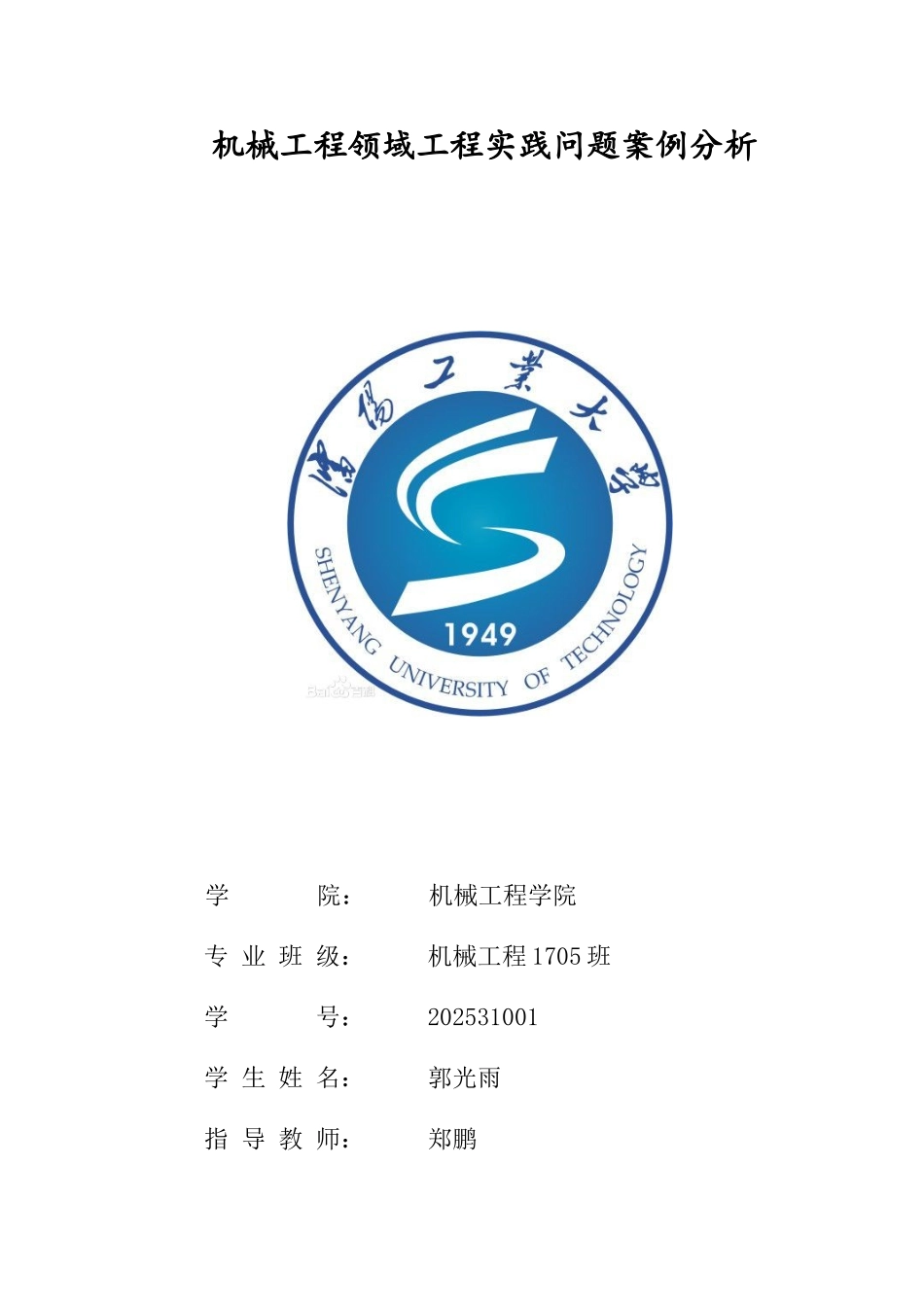

机械工程领域工程实践问题案例分析学 院： 机械工程学院专 业 班 级： 机械工程 1705 班学 号： 202531001学 生 姓 名： 郭光雨指 导 教 师： 郑鹏高速精密五轴联动加工中心结构设计及性能讨论五轴联动加工中心是复杂平滑曲面加工的重要手段,也是汽车、模具、航空航天业精密复杂零件加工的重要设备。它代表着机床制造业先进技术集成的方向,西方工业发达国家一直把五轴联动数控机床系统作为重要的战略物资,实行出口许可证制度,并对于用于军事领域的五轴联动加工中心实行禁运,所以自行开发精密五轴联动加工中心对我国的航空、航天、军事、科研、精密器械、高精医疗设备等行业的进展有着重要的理论意义和应用价值。为此,宁江机床集团在国家对技术创新项目的支持下,组织技术力量,进行了研发精密高速五轴联动加工中心的相关设计技术攻关,论文讨论的就是其重要的组成部分。关键词 五轴联动加工中心、结构设计、性能分析第一章 现状及意义1.1 国内外五轴联动加工中心的进展现状五轴联动加工中心与五面加工中心常常被混为一谈,但实际上它们是不同的产品,它们都能在一次装夹后完成除装夹面之外其它面的加工内容,但对于五轴联动加工中心,确切地应称为五坐标联动加工中心,机床的五个坐标轴可以实现联动,从而满足空间曲面及任意轮廓的加工,使工件在一次装夹后能完成大量的加工工序,保证零件的各方面的精度要求此外,由于加工工艺的进展,特别是航空领域加工工艺的要求,如航空航天领域所谓的“薄壁掏空”工艺,对五轴联动加工中心提出多轴联动的同时,还要求机床主轴有较高的转速,因而在五轴联动加工中心上还应用了诸如高速主轴、高速控制系统、先进刀具技术等,使其成为一种多方面高技术集成的产品。世界上第一台加工中心出现于年,五轴联动机床在上世纪年代开始出现,当时发生的“东芝事件”,即东芝公司卖给前苏联的是一台四轴联动的铣床,当时四轴联动以上的机床是“巴统”禁止对社会主义国家提供的。在上世纪八十年代,由于世界经济的快速增长,使国外机床行业对机床产品的市场需求相当乐观,因而把相当的精力放到了工业自动化的讨论上,当时的热点是,柔性加工中心、柔性制造系统等,而对五面加工中心的讨论开发不够重视。而真正的五面加工中心的研制开始于八十年代末,在国外形成规模是在九十年代中期,同期年也出现了高速加工中心和五轴联动加工中心。出现了以瑞士威力铭工、米克郎工,德国德马吉为代表的生产厂家,先后开发了不同规格、不同结构形式...
