专题三、化学平衡图象题的解法步骤：①一看面（即纵坐标与横坐标的意义），二看线（即线的走向和趋势），三看点（即起点、折点、交点、终点），四看辅助线（如等温线、等压线、平衡线等），五看量的变化（如浓度变化，温度变化，转化率变化等）。②想规律：联想外界条件的改变对化学反应速率和化学平衡的影响规律。③作判断：根据图象中表现的关系与所学规律相比较作出符合题目要求的判断。一.速率-时间图例 1.在一密闭体系中发生下列反应:N2(g)+3H2(g)2NH3(g)(正反应放热),下图是某一时间段中反应速率与反应进程的曲线关系图.回答下列问题: (1)处于平衡状态的时间段是 (2)t1, t3, t4 时刻体系中分别是什么条件发生了变化 ? t1: t3: t4: (3)下列各时间段时,氨的体积分数最高的是( )A. t0~t1 B. t2~t3 C. t3~t4 D. t5~t6[练习 1]对达到平衡状态的可逆反应 X+YZ+W,在其他条件不变的情况下,增大压强,反应速率变化图象如右图所示,则图象中关于 X、Y、Z、W 四种物质的聚集状态为（ ）A.Z、W 均为气体，X、Y 中有一种是气体B.Z、W 中有一种是气体，X、Y 皆非气体C. X、Y、Z、W 皆非气体D. X、Y 均为气体，Z、W 中有一种是气体[练习 2]反应 mA(g) +nB(g)pC(g)+qD(g),开始充入 A,B 或 C,D,下图一,图二分别表示反应达到平衡后,改变温度、压强对反应速率及平衡的影响，下列判断正确的是（ ）A.开始时充入 A、B,m+n>p+q,正反应为放热反应B. 开始时充入 A、B,m+n

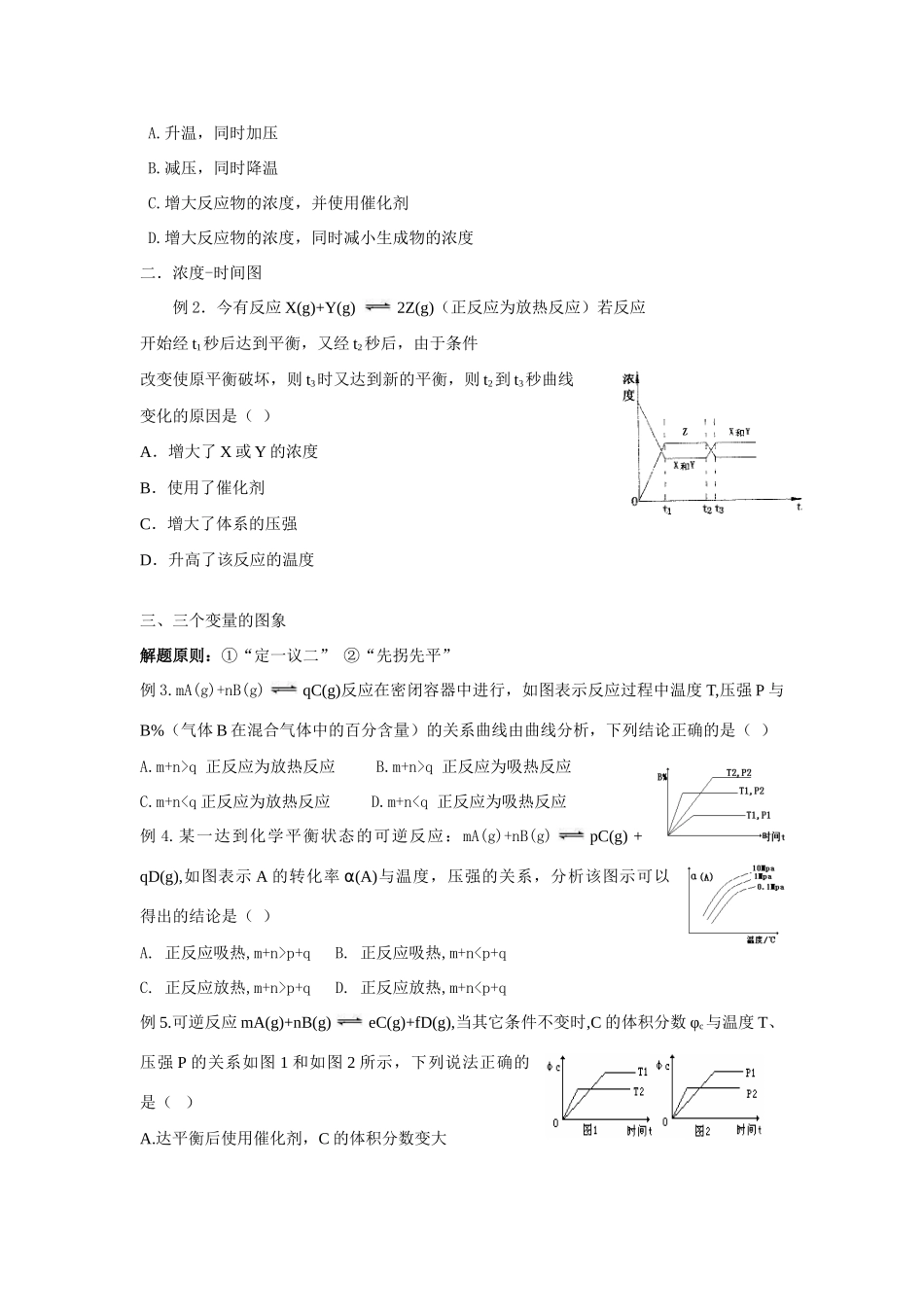

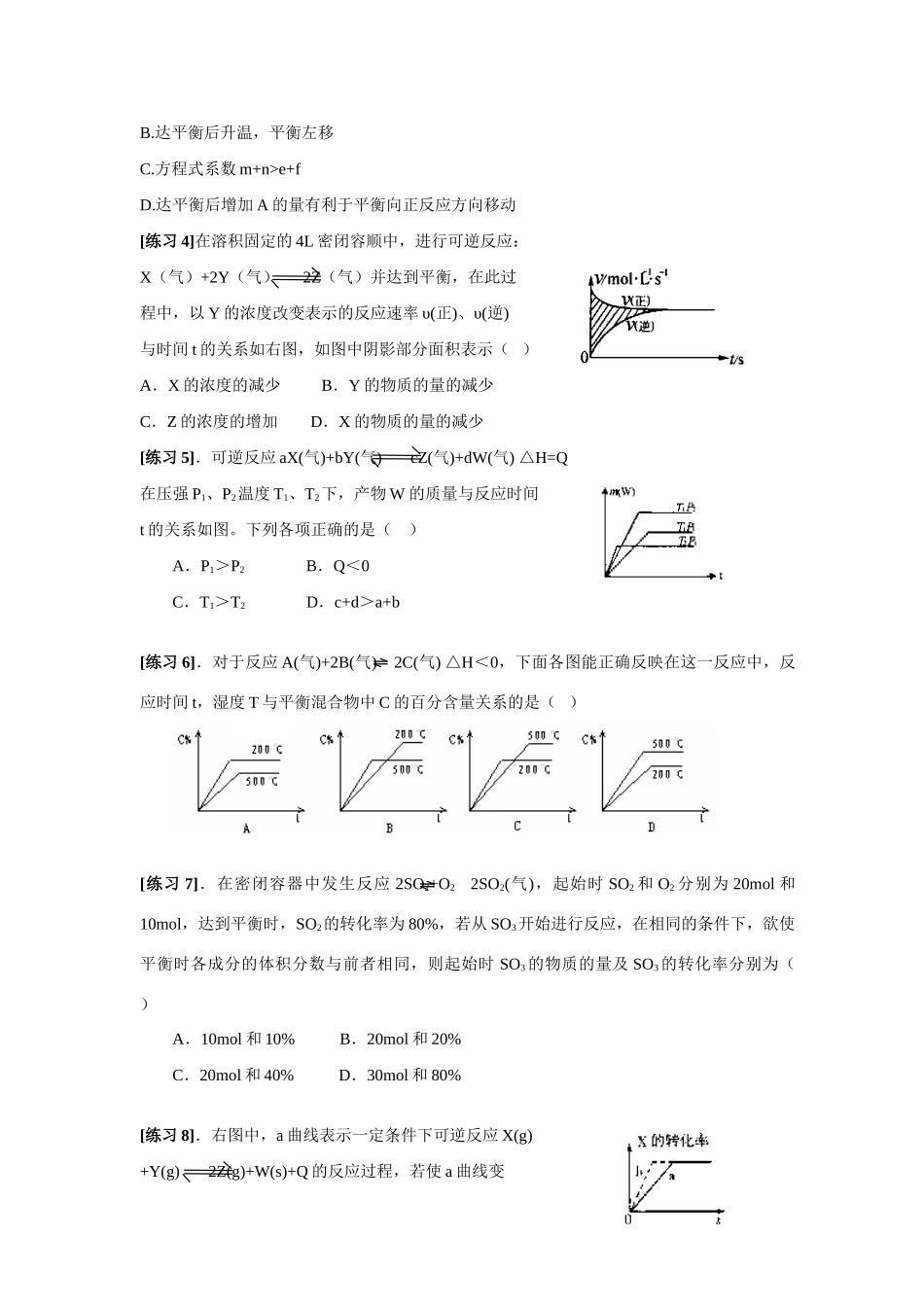

p+q,正反应为放热反应D. 开始时充入 C、D, m+n
