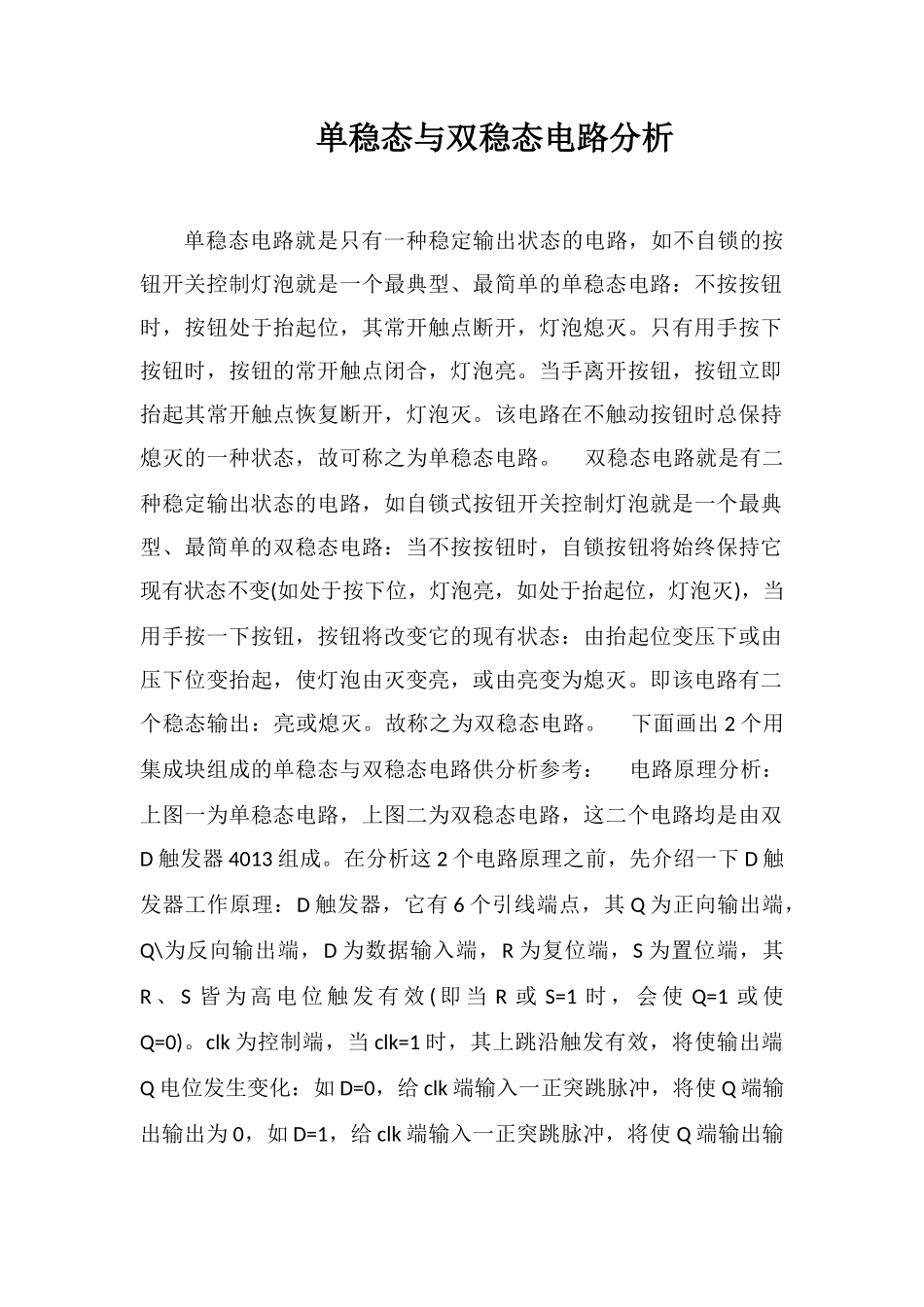

单稳态与双稳态电路分析

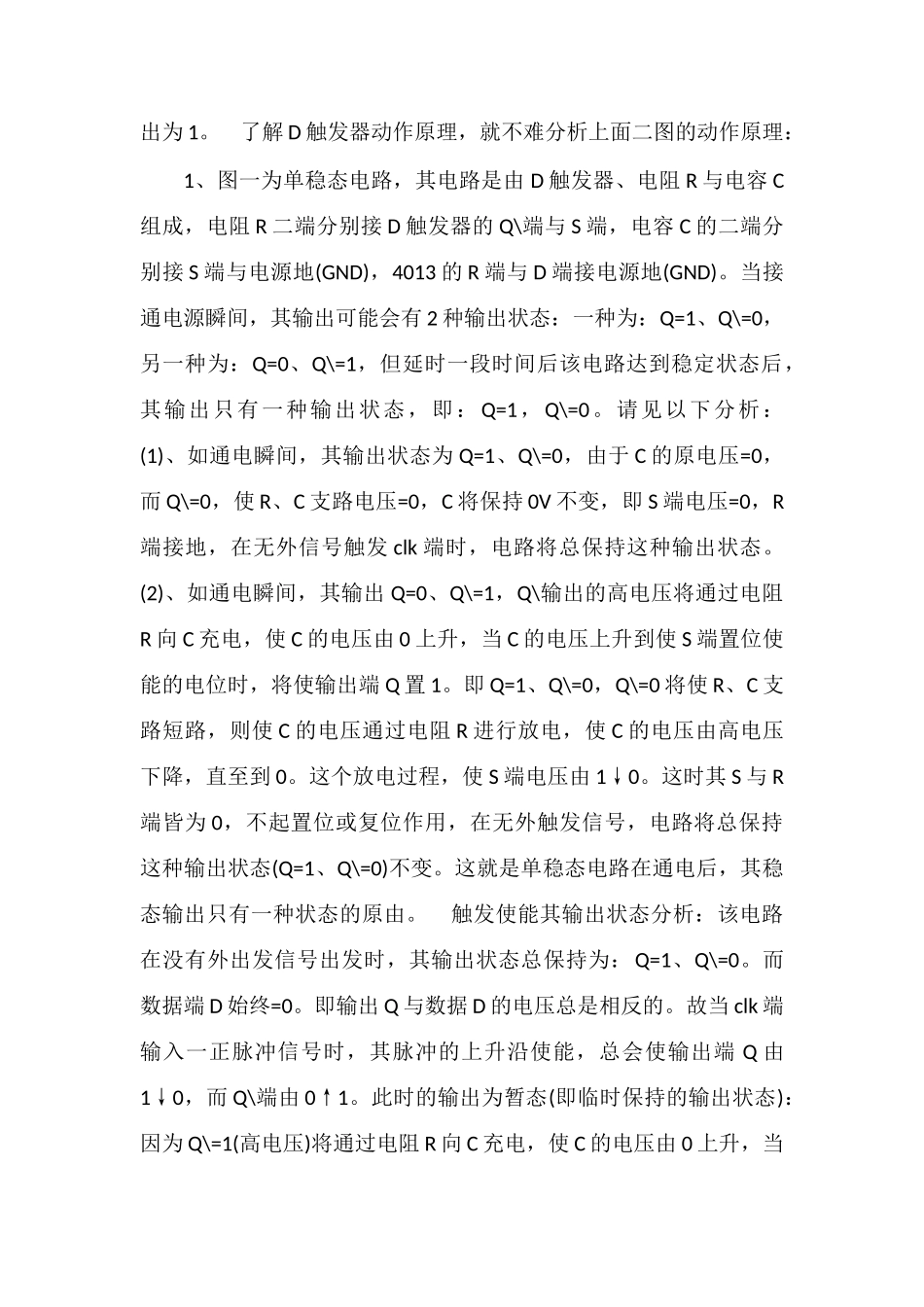

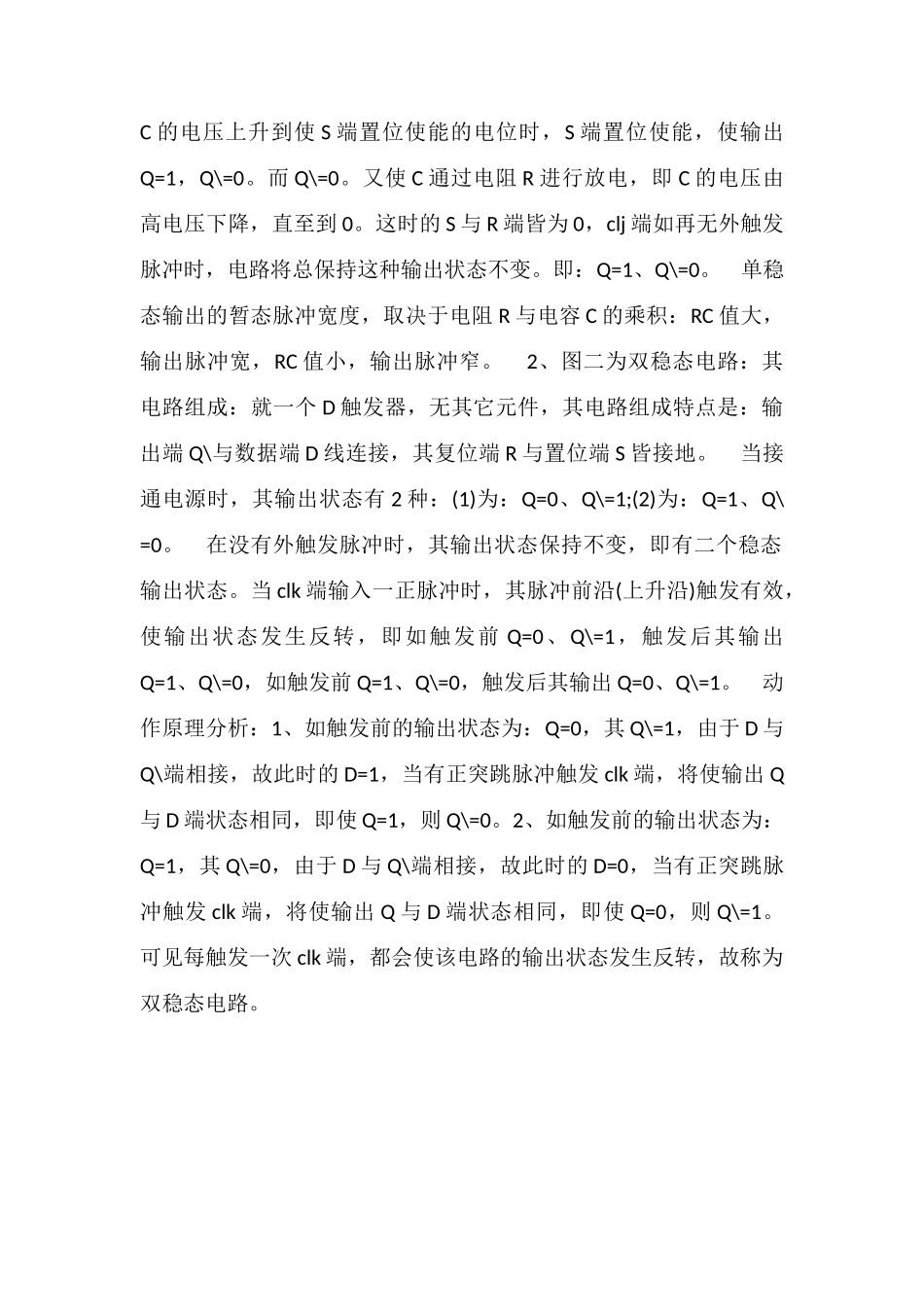

单稳态与双稳态电路分析单稳态电路就是只有一种稳定输出状态的电路，如不自锁的按钮开关控制灯泡就是一个最典型、最简单的单稳态电路：不按按钮时，按钮处于抬起位，其常开触点断开，灯泡熄灭。只有用手按下按钮时，按钮的常开触点闭合，灯泡亮。当手离开按钮，按钮立即抬起其常开触点恢复断开，灯泡灭。该电路在不触动按钮时总保持熄灭的一种状态，故可称之为单稳态电路。 双稳态电路就是有二种稳定输出状态的电路，如自锁式按钮开关控制灯泡就是一个最典型、最简单的双稳态电路：当不按按钮时，自锁按钮将始终保持它现有状态不变(如处于按下位，灯泡亮，如处于抬起位，灯泡灭)，当用手按一下按钮，按钮将改变它的现有状态：由抬起位变压下或由压下位变抬起，使灯泡由灭变亮，或由亮变为熄灭。即该电路有二个稳态输出：亮或熄灭。故称之为双稳态电路。 下面画出 2 个用集成块组成的单稳态与双稳态电路供分析参考： 电路原理分析：上图一为单稳态电路，上图二为双稳态电路，这二个电路均是由双D 触发器 4013 组成。在分析这 2 个电路原理之前，先介绍一下 D 触发器工作原理：D 触发器，它有 6 个引线端点，其 Q 为正向输出端，Q\为反向输出端，D 为数据输入端，R 为复位端，S 为置位端，其R 、 S 皆 为 高 电 位 触 发 有 效 ( 即 当 R 或 S=1 时 ， 会 使 Q=1 或 使Q=0)。clk 为控制端，当 clk=1 时，其上跳沿触发有效，将使输出端Q 电位发生变化：如 D=0，给 clk 端输入一正突跳脉冲，将使 Q 端输出输出为 0，如 D=1，给 clk 端输入一正突跳脉冲，将使 Q 端输出输出为 1。 了解 D 触发器动作原理，就不难分析上面二图的动作原理：1、图一为单稳态电路，其电路是由 D 触发器、电阻 R 与电容 C组成，电阻 R 二端分别接 D 触发器的 Q\端与 S 端，电容 C 的二端分别接 S 端与电源地(GND)，4013 的 R 端与 D 端接电源地(GND)。当接通电源瞬间，其输出可能会有 2 种输出状态：一种为：Q=1、Q\=0，另一种为：Q=0、Q\=1，但延时一段时间后该电路达到稳定状态后，其输出只有一种输出状态，即：Q=1，Q\=0。请见以下分析： (1)、如通电瞬间，其输出状态为 Q=1、Q\=0，由于 C 的原电压=0，而 Q\=0，使 R、C 支路电压=0，C 将保持 0V 不变，即 S 端电压=0，R端接地，在无外信号触发 clk 端时，电路将总保持这种输出状态。 (2)、如通电瞬间，其输出 Q=...
