微机保护整定计算举例

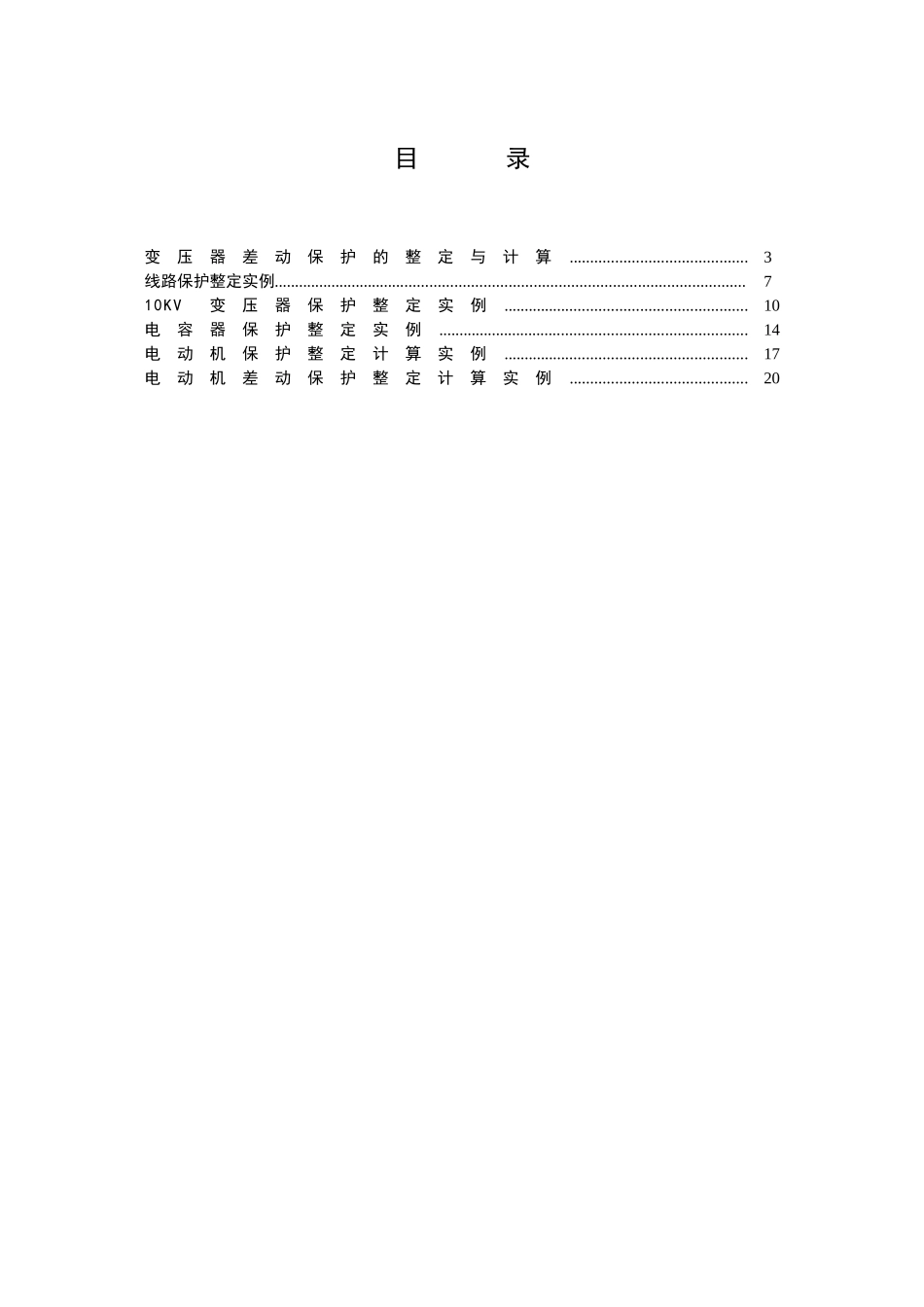

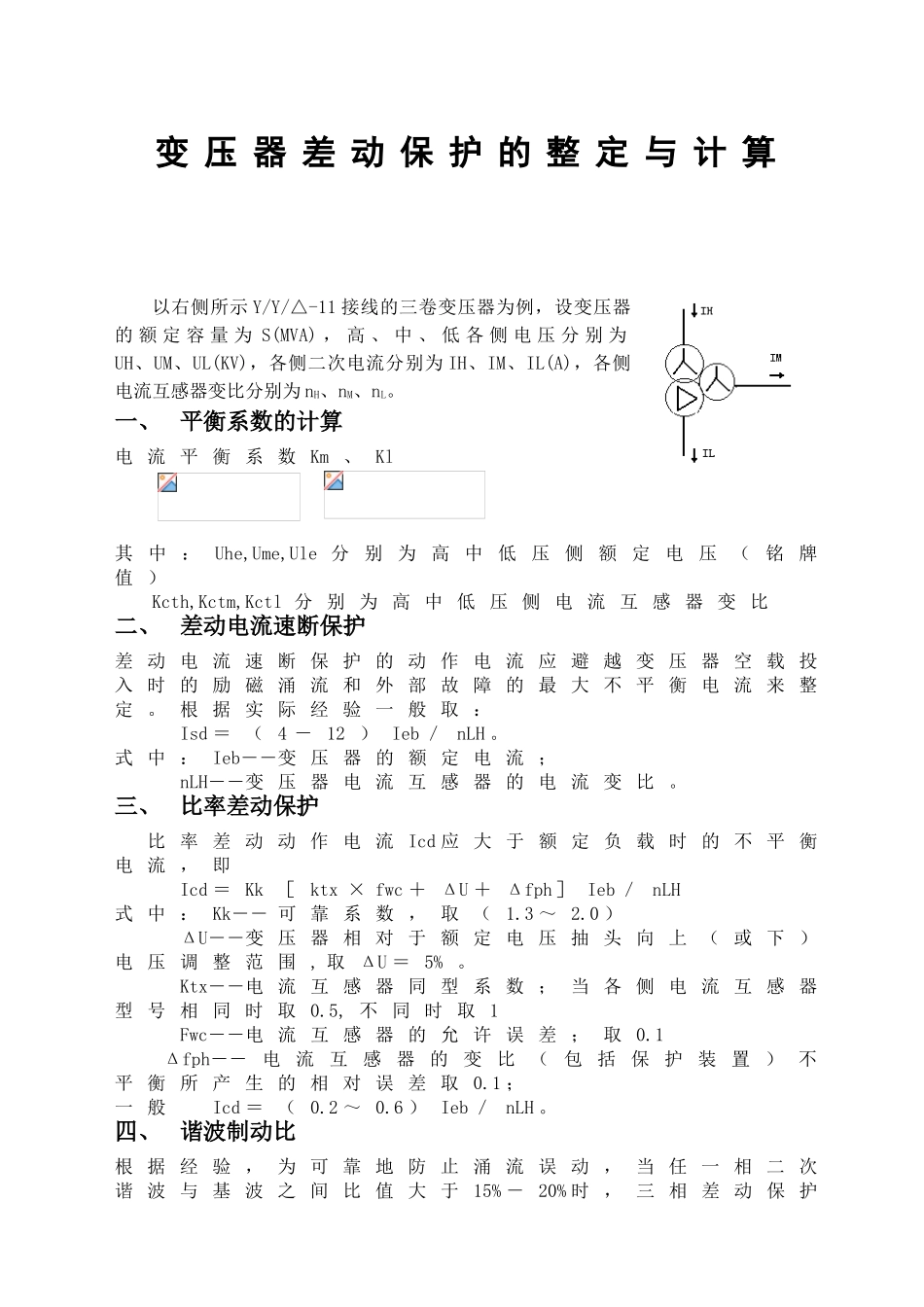

微 机 继 电 保 护 整 定 计 算 举 例目 录变压器差动保护的整定与计算...........................................3线路保护整定实例..................................................................................................................710KV变压器保护整定实例...........................................................10电容器保护整定实例...........................................................................14电动机保护整定计算实例...........................................................17电动机差动保护整定计算实例...........................................20变 压 器 差 动 保 护 的 整 定 与 计 算以右侧所示 Y/Y/△-11 接线的三卷变压器为例，设变压器的 额 定 容 量 为 S(MVA) ， 高 、 中 、 低 各 侧 电 压 分 别 为UH、UM、UL(KV)，各侧二次电流分别为 IH、IM、IL(A)，各侧电流互感器变比分别为 nH、nM、nL。一、 平衡系数的计算电 流 平 衡 系 数 Km 、 Kl其 中 ： Uhe,Ume,Ule 分 别 为 高 中 低 压 侧 额 定 电 压 （ 铭 牌值 ） Kcth,Kctm,Kctl 分 别 为 高 中 低 压 侧 电 流 互 感 器 变 比二、 差动电流速断保护差 动 电 流 速 断 保 护 的 动 作 电 流 应 避 越 变 压 器 空 载 投入 时 的 励 磁 涌 流 和 外 部 故 障 的 最 大 不 平 衡 电 流 来 整定 。 根 据 实 际 经 验 一 般 取 ：Isd ＝ （ 4 － 12 ） Ieb ／ nLH 。 式 中 ： Ieb――变 压 器 的 额 定 电 流 ；nLH――变 压 器 电 流 互 感 器 的 电 流 变 比 。三、 比率差动保护比 率 差 动 动 作 电 流 Icd 应 大 于 额 定 负 载 时 的 不 平 衡电 流 ， 即Icd ＝ Kk ［ ktx × fwc ＋ ΔU ＋ Δfph］ Ieb ／ nLH式 中 ： Kk―― 可 靠 系 数 ， 取 （ 1.3 ～ 2.0 ）ΔU――变 压 器 相 对 于 额 定 电 压 抽 头 向 上 （ 或 下 ）电 压 调 整 范 围 , 取 ΔU ＝ 5% 。Ktx――电 流 互 感 器 同 型 系 数 ； 当 各 侧 电 流 互 感 器型 号 相 同 时 取 0.5, 不 同 时 取 1Fwc――电 流 互 感 器 ...
