用ANSYS软件分析压电换能器入门

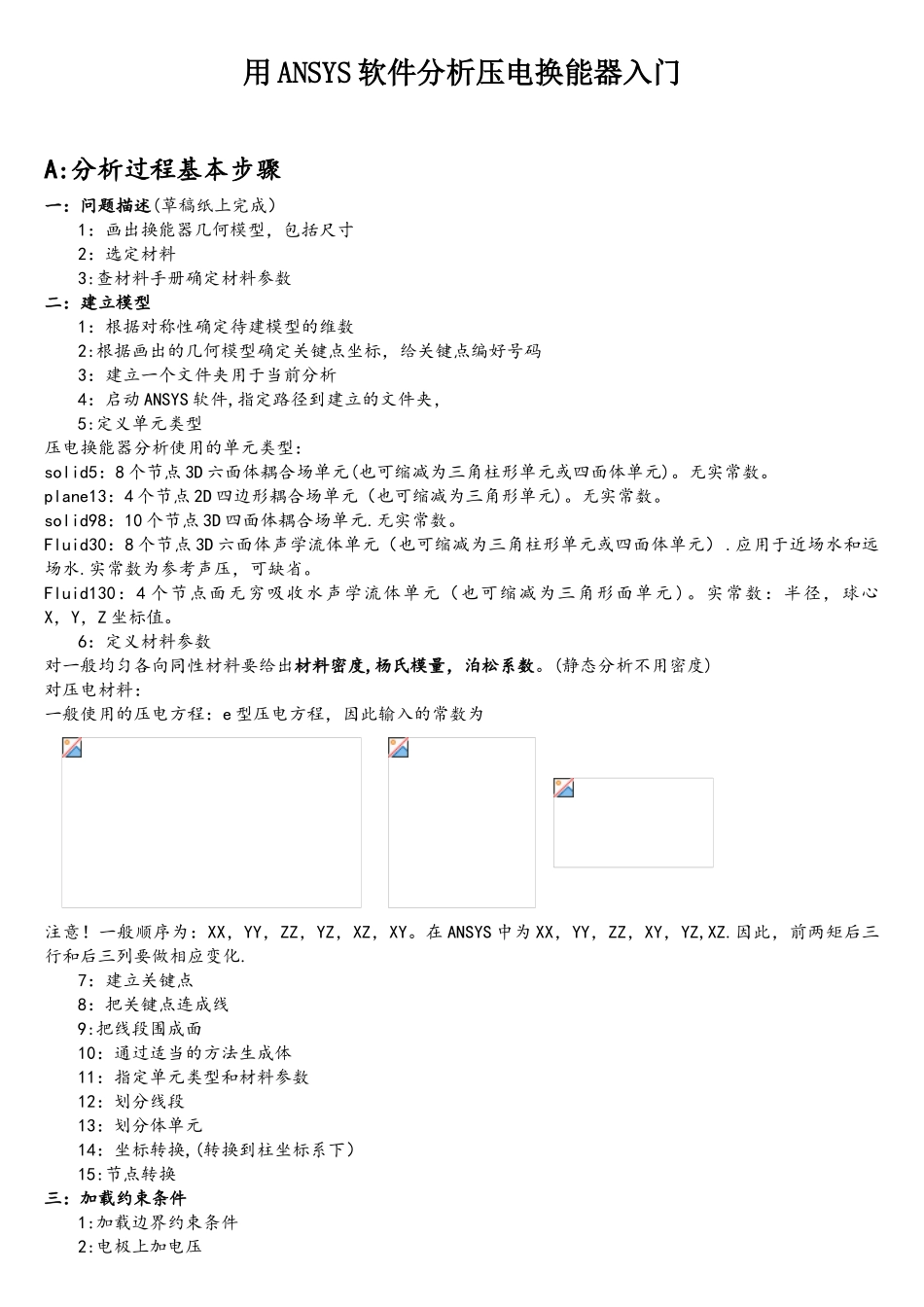

用 ANSYS 软件分析压电换能器入门A:分析过程基本步骤一：问题描述(草稿纸上完成）1：画出换能器几何模型，包括尺寸2：选定材料3:查材料手册确定材料参数二：建立模型1：根据对称性确定待建模型的维数2:根据画出的几何模型确定关键点坐标，给关键点编好号码3：建立一个文件夹用于当前分析4：启动 ANSYS 软件,指定路径到建立的文件夹，5:定义单元类型压电换能器分析使用的单元类型： solid5：8 个节点 3D 六面体耦合场单元(也可缩减为三角柱形单元或四面体单元)。无实常数。plane13：4 个节点 2D 四边形耦合场单元（也可缩减为三角形单元)。无实常数。solid98：10 个节点 3D 四面体耦合场单元.无实常数。Fluid30：8 个节点 3D 六面体声学流体单元（也可缩减为三角柱形单元或四面体单元） .应用于近场水和远场水.实常数为参考声压，可缺省。Fluid130：4 个节点面无穷吸收水声学流体单元（也可缩减为三角形面单元 )。实常数：半径，球心X，Y，Z 坐标值。6：定义材料参数对一般均匀各向同性材料要给出材料密度,杨氏模量，泊松系数。(静态分析不用密度)对压电材料：一般使用的压电方程：e 型压电方程，因此输入的常数为 注意！一般顺序为：XX，YY，ZZ，YZ，XZ，XY。在 ANSYS 中为 XX，YY，ZZ，XY，YZ,XZ.因此，前两矩后三行和后三列要做相应变化.7：建立关键点8：把关键点连成线9:把线段围成面10：通过适当的方法生成体11：指定单元类型和材料参数12：划分线段13：划分体单元14：坐标转换,(转换到柱坐标系下）15:节点转换三：加载约束条件1:加载边界约束条件2:电极上加电压四:求解1：模态分析2：谐响应分析五:查看结果1：查看模态分析结果，计算导纳。2：各模态的动态演示3：查看谐响应分析结果，计算导纳、发射与接收响应。六：生成命令流文件1：给程序分块，添加适当的注释2：把相应参数具体值改成变量，同时给变量赋值B：空气中建模过程一：问题描述弯曲式换能器实体模型为轴对称结构。结构尺寸如图所示。弯曲式换能器由压电陶瓷，‘金属壳’粘结而成,粘结材料为环氧树脂.由于粘结层为一薄层，建模的时候可以忽略。本例中‘金属壳’材料采纳铝，压电材料选择压电陶瓷 PZT5.二：建立模型1．指定工作空间，设定分析作业名和标题(1）首先建立一个文件夹用于当前分析，如 D：\ANSYSfiles ，路径当中不允许有中文出现。（2）启动 ANSYS9.0 软件，界面如下图，界面包括有用菜单，命令输入窗口，ANSYS 工具栏，主菜单栏,图形...
