高中数学 1.2 空间几何体的三视图和直观图学案 新人教版A版必修2-新人教版高中必修2数学学案

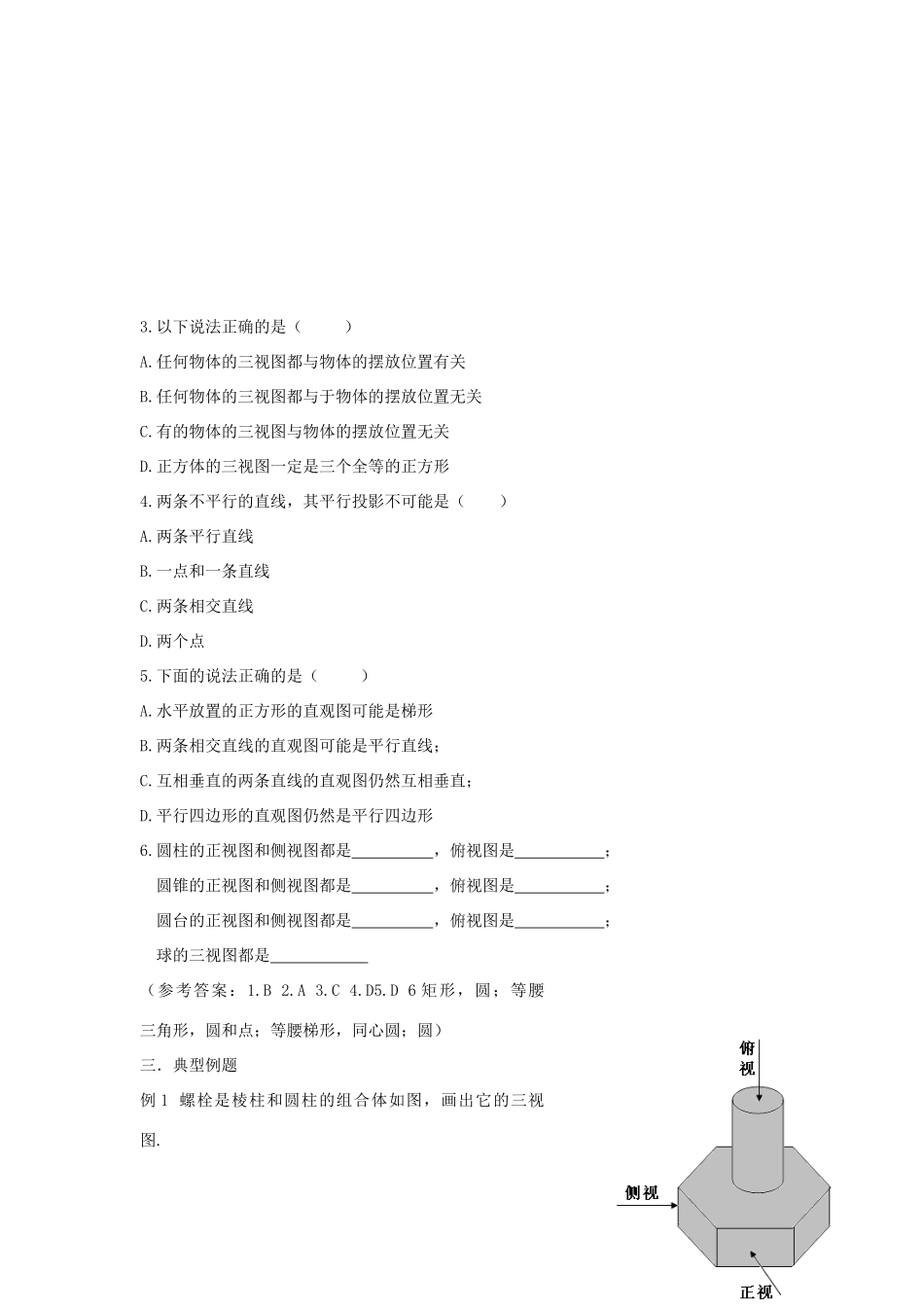

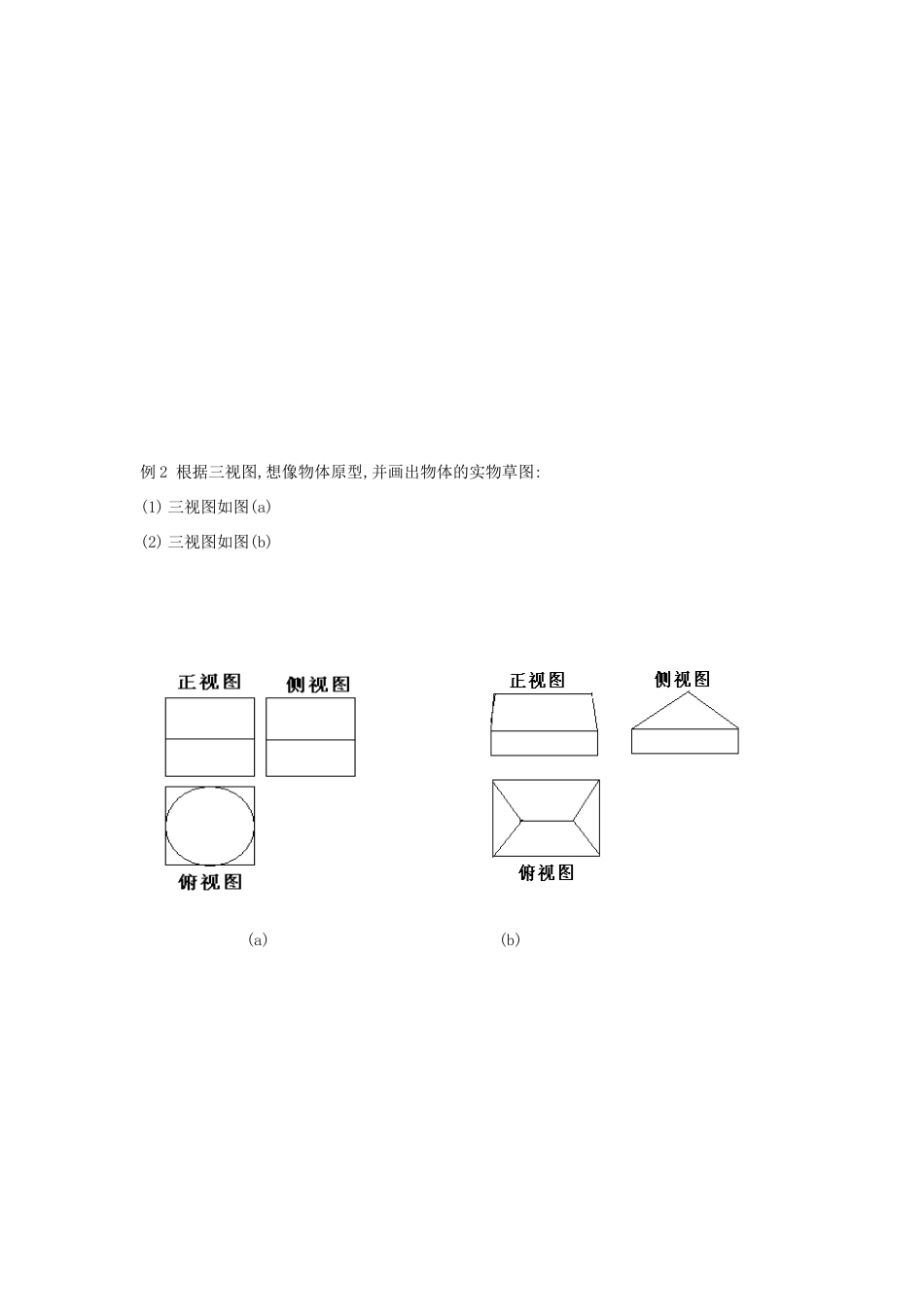

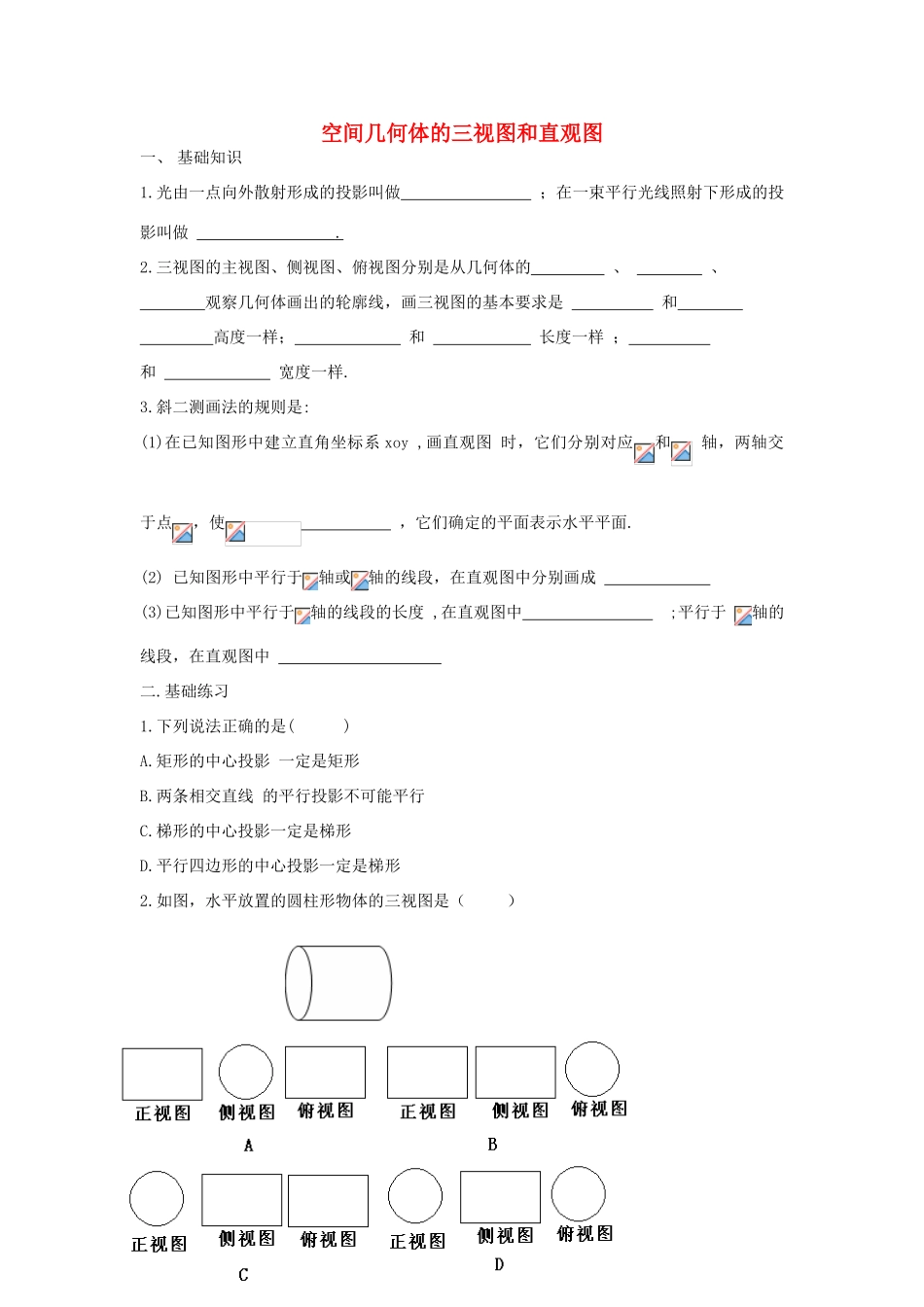

空间几何体的三视图和直观图 一、 基础知识1.光由一点向外散射形成的投影叫做 ；在一束平行光线照射下形成的投影叫做 . 2.三视图的主视图、侧视图、俯视图分别是从几何体的 、 、 观察几何体画出的轮廓线，画三视图的基本要求是 和 高度一样； 和 长度一样 ； 和 宽度一样.3.斜二测画法的规则是:(1)在已知图形中建立直角坐标系 xoy ,画直观图 时，它们分别对应和 轴，两轴交于点，使 ，它们确定的平面表示水平平面.(2) 已知图形中平行于轴或轴的线段，在直观图中分别画成 (3)已知图形中平行于轴的线段的长度 ,在直观图中 ;平行于 轴的线段，在直观图中 二.基础练习1.下列说法正确的是( )A.矩形的中心投影 一定是矩形B.两条相交直线 的平行投影不可能平行C.梯形的中心投影一定是梯形D.平行四边形的中心投影一定是梯形2.如图，水平放置的圆柱形物体的三视图是（ ） 3.以下说法正确的是（ ）A.任何物体的三视图都与物体的摆放位置有关B.任何物体的三视图都与于物体的摆放位置无关C.有的物体的三视图与物体的摆放位置无关D.正方体的三视图一定是三个全等的正方形4.两条不平行的直线，其平行投影不可能是（ ）A.两条平行直线B.一点和一条直线C.两条相交直线D.两个点5.下面的说法正确的是（ ）A.水平放置的正方形的直观图可能是梯形B.两条相交直线的直观图可能是平行直线；C.互相垂直的两条直线的直观图仍然互相垂直；D.平行四边形的直观图仍然是平行四边形6.圆柱的正视图和侧视图都是 ，俯视图是 ；圆锥的正视图和侧视图都是 ，俯视图是 ；圆台的正视图和侧视图都是 ，俯视图是 ； 球的三视图都是 （参考答案：1.B 2.A 3.C 4.D5.D 6 矩形，圆；等腰三角形，圆和点；等腰梯形，同心圆；圆）三．典型例题例 1 螺栓是棱柱和圆柱的组合体如图，画出它的三视图.例 2 根据三视图,想像物体原型,并画出物体的实物草图:(1) 三视图如图(a)(2) 三视图如图(b)(a) (b)例 3 已知正三角形 ABC 的边长为，求的平面直观图的面积.四.自我测评1.如图所示为一平面图形的直观图,则此平面图形可能是( )2.给出下列命题：① 如果一个几何体的三视图是完全相同的，则这个几何体是正方体;② 如果一个几何体的正视图和俯视图都是矩形，则这个几何体是长方体；③ 如果一个几何体的三视图都是矩形，则这个几何体是长方体；④ 如果一个几何体的正视图和侧视图都是等腰梯形，则这个几何体是圆台。其中正确命题的个数是A...
