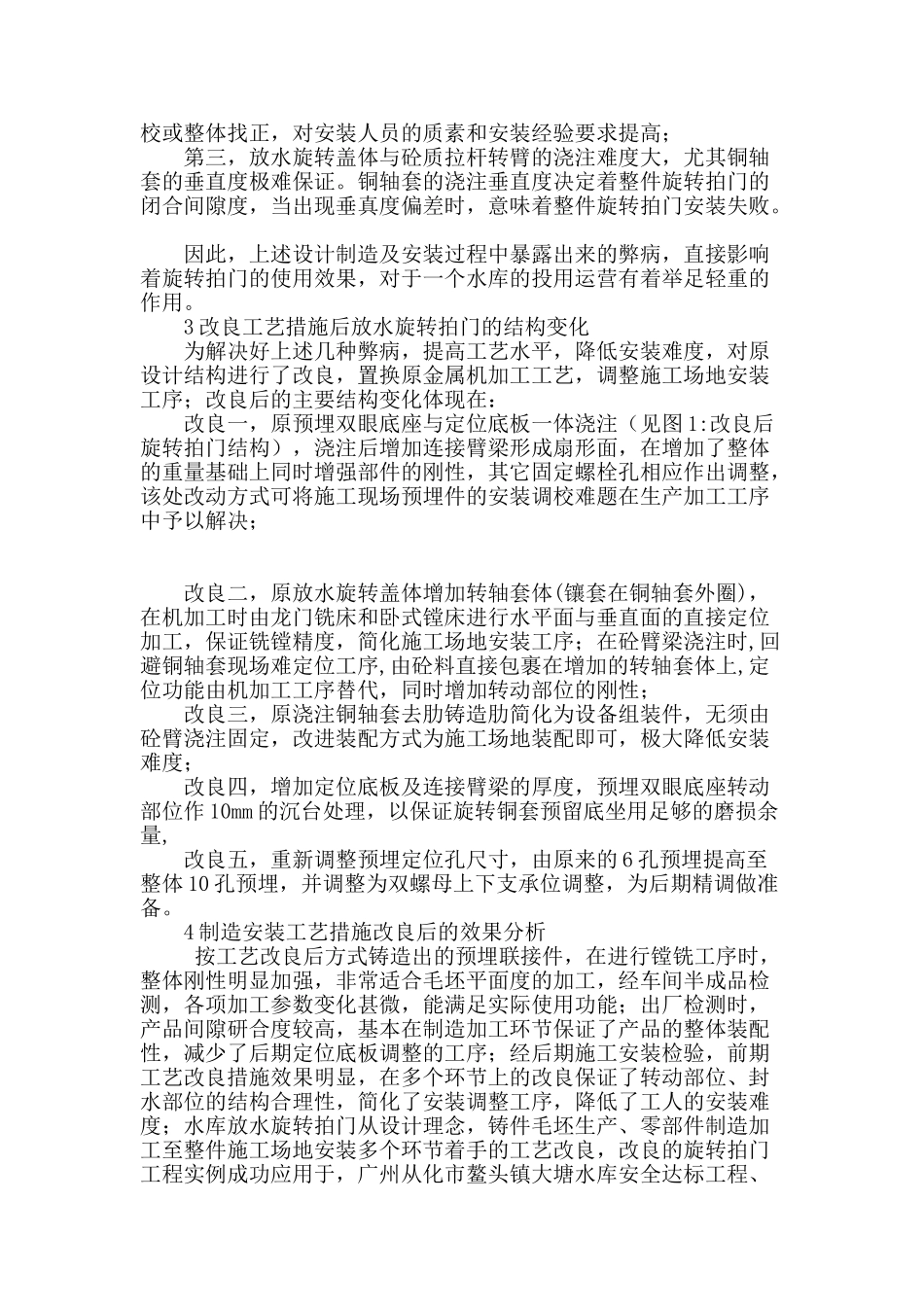

简析水库放水旋转拍门制造工艺改良措施简析水库放水旋转拍门制造工艺改良措施 摘要: 本文主要对水库传统放水旋转拍门制造结构组成、安装中所存在弊病进行阐述，由生产厂家对制造工艺措施进行了结构改良,行文简析了改良后的设备运行变化效果,目前已成功运用于多项工程实例, 新工艺措施经验可供业内同行借签。 关键词: 水库放水旋转拍门;制造结构组成; 制造工艺改良措施 中图分类号：TV697 文献标识码：A 文章编号： 0 前言 近期广州市北部山区资源开发迅速,山区周边景观水库的达标整治工程也陆续展开。其中用于水库坝前起蓄水、灌溉、调峰作用的库底放水旋转拍门的使用亦趋频繁，作为生产该型号产品已有 40 多年历史的水利机械厂，所使用的产品设计图纸、制造工艺及安装技术还是停留在 70 年代的水平上，经过近期多项工程使用的反复观摩与推敲，对该型号放水旋转拍门制造安装工艺进行了全面的革新与改良。改进后不仅提高了产品自身的装配精度，最关键是解决了安装过程中的基础定位难、铸件变形大及安装工序复杂的技术项问题，为国内同行业产品的生产单位提供了借鉴的先例。 1 传统放水旋转拍门制造结构组成及工作原理 为满足水库蓄水后给下游农田灌溉的需要,拍门在水中启闭采纳侧旋推拉方式，以获得不同的开度来控制放水旋转拍门泄水的流量。传统方式所设计生产的放水旋转拍门结构组成及放水工作原理为： 封水部位由预埋双眼底座、放水旋转拍门盖体及与之浇注的砼质拉杆转臂三部份构成； 转动部位由铸造弯臂、转轴、定位底板及浇注铜轴套件构成； 驱动装置由拉杆、导轮组及外置开式手电卷扬机构成。 放水工作原理：通过手或电动卷扬系统带动钢丝绳卷拉，收紧拉杆传力至放水拍门的砼质拉杆转臂的最大力矩处；此时带动放水旋转拍门盖体围绕转轴旋转在 48 度范围内开启，依靠上下盖体之间的闭合度大小来实现放水量调节，达到调节流量的目的。 2 传统放水旋转拍门制造安装的弊病 原设计制造用于水库的旋转拍门经多次安装验证,存在以下几个突出弊病： 第一，预埋双眼底座设计框梁强底偏薄刚性低。在安装定位二次灌浆后，砼凝固收缩过程中容易产生变形，经粗调和精调两道工序收紧地脚螺栓时产生的应力足以破坏下底座的加工平面度；造成旋转拍门产生闭合间隙增加后期研磨修复难度； 第二，定位底板分体铸造加工造成安装精度差。在安装过程中，对于轴向定位、与预埋底坐的平面度及自身安装转度三个方面定位要求较高，每次安装...
