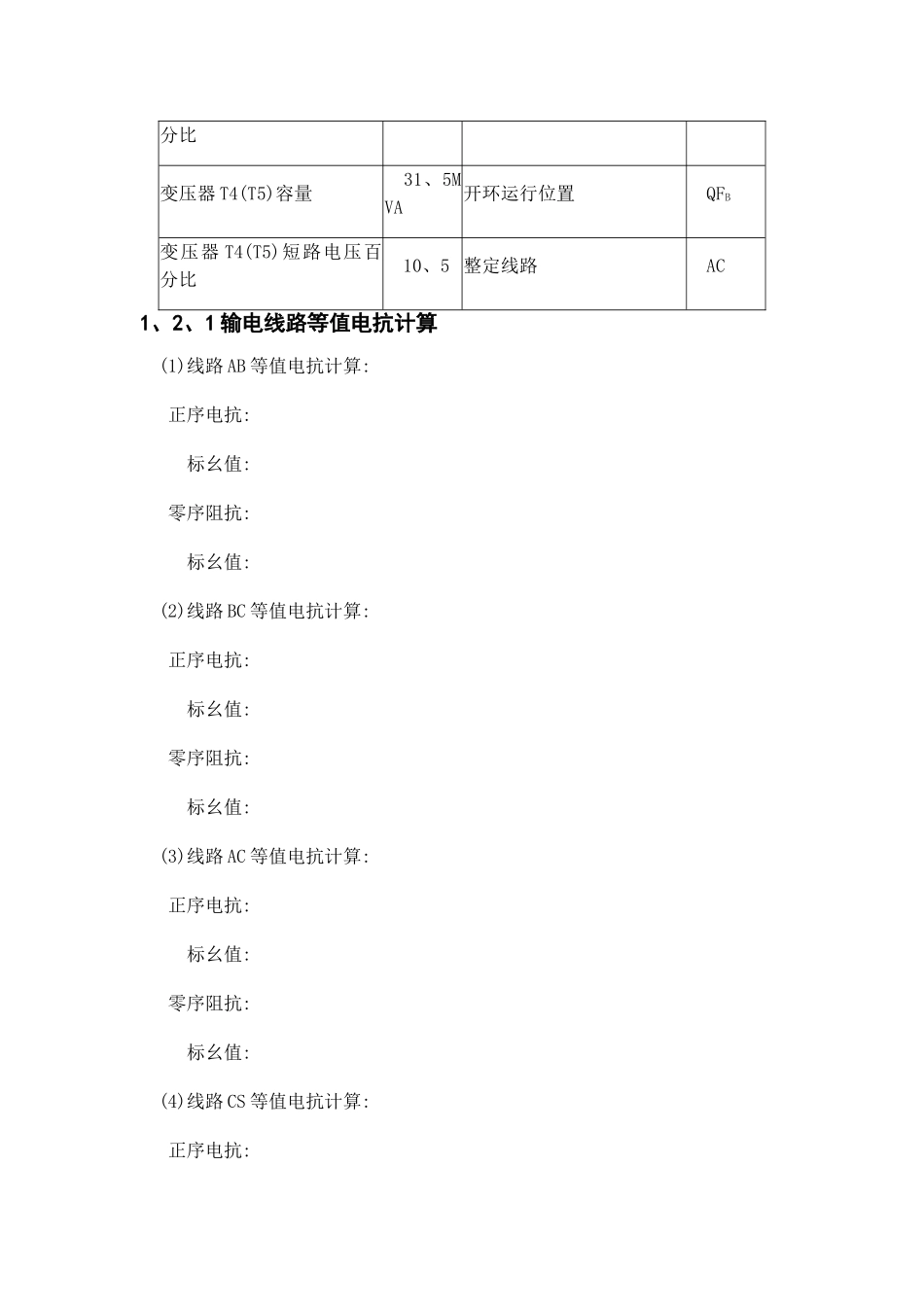

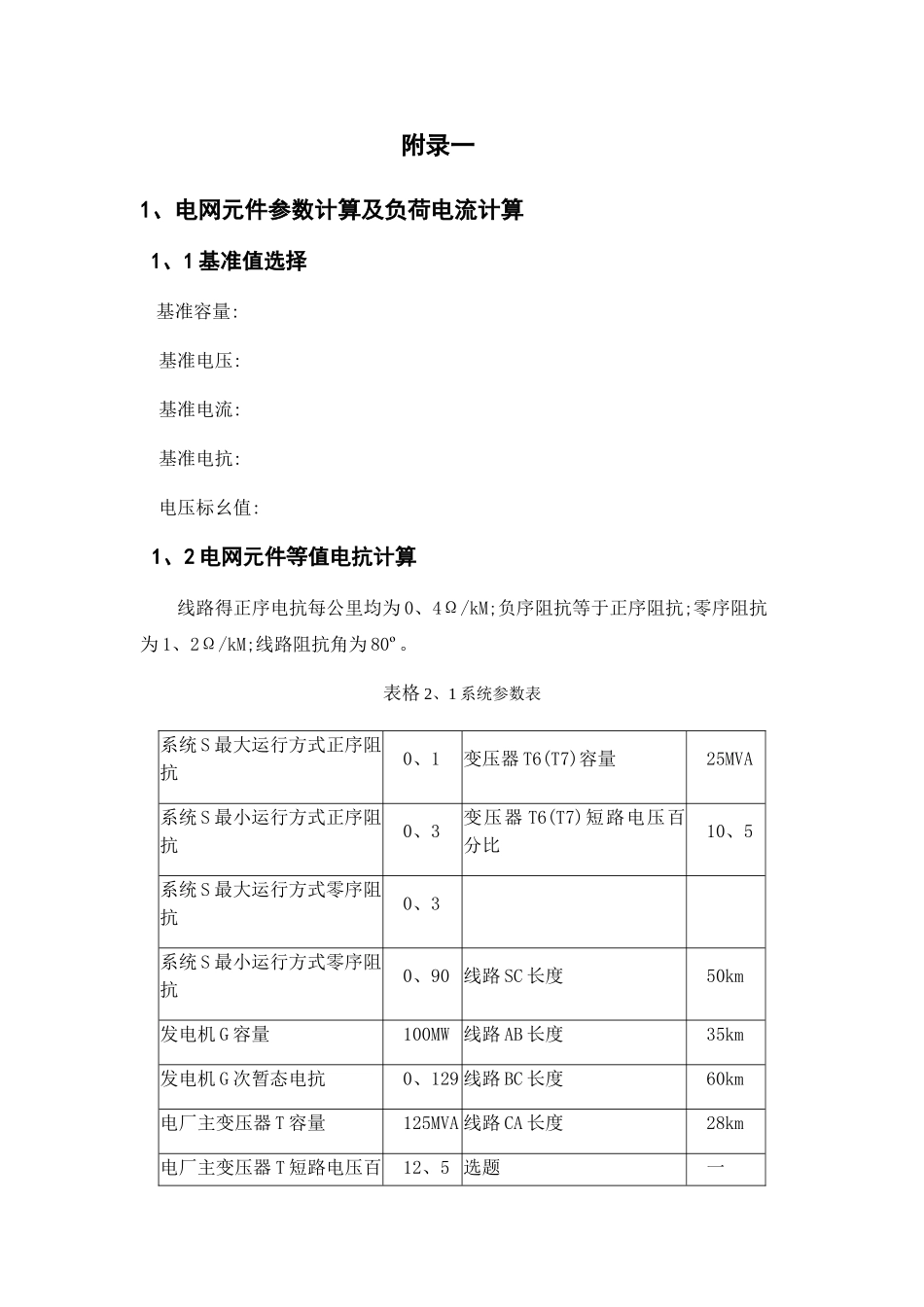

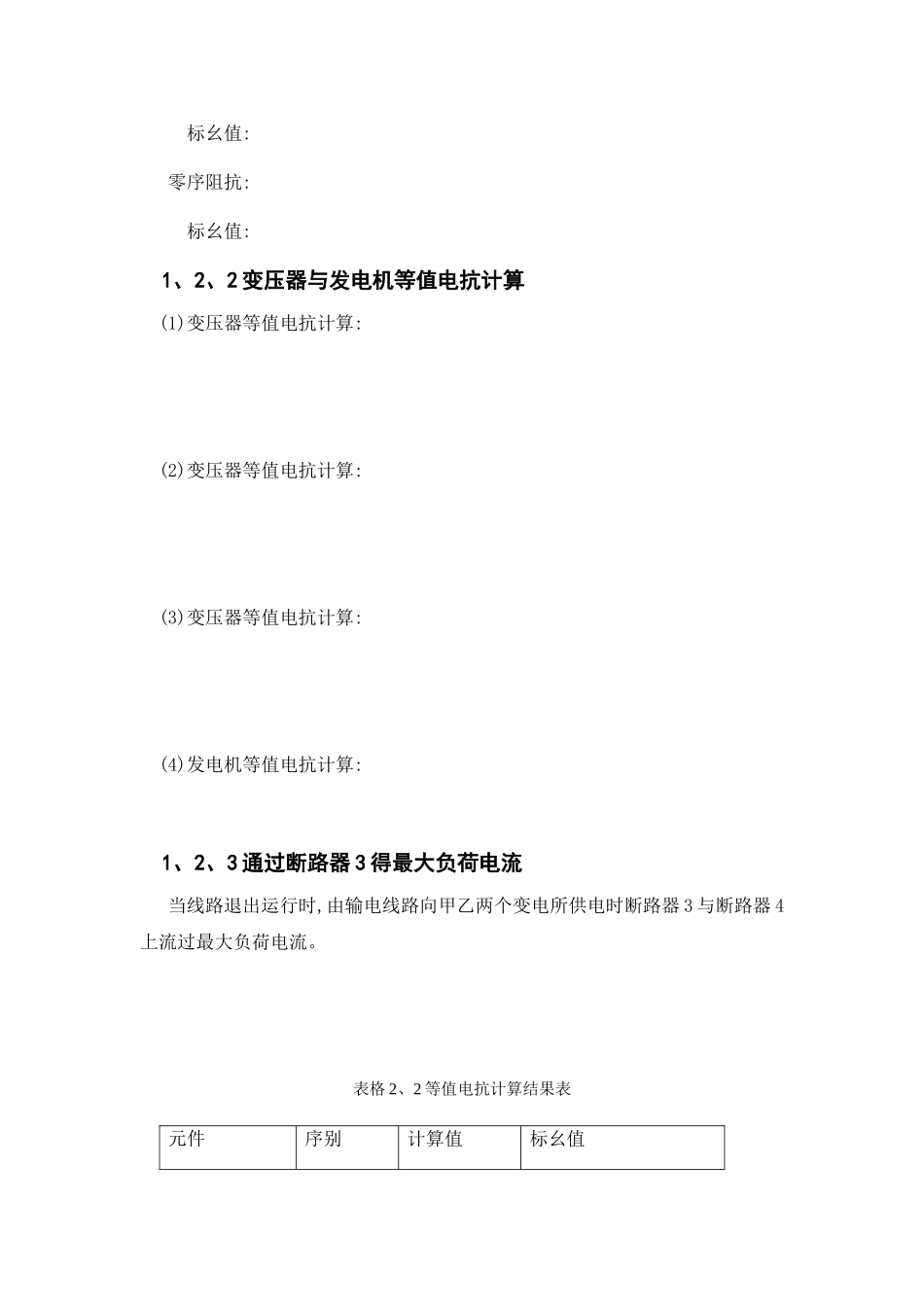

附录一1、电网元件参数计算及负荷电流计算 1、1 基准值选择 基准容量: 基准电压: 基准电流: 基准电抗: 电压标幺值: 1、2 电网元件等值电抗计算 线路得正序电抗每公里均为 0、4Ω/kM;负序阻抗等于正序阻抗;零序阻抗为 1、2Ω/kM;线路阻抗角为 80º。表格 2、1 系统参数表系统 S 最大运行方式正序阻抗 0、1变压器 T6(T7)容量 25MVA系统 S 最小运行方式正序阻抗 0、3变压器 T6(T7)短路电压百分比 10、5系统 S 最大运行方式零序阻抗 0、3 系统 S 最小运行方式零序阻抗 0、90 线路 SC 长度 50km发电机 G 容量 100MW 线路 AB 长度 35km发电机 G 次暂态电抗 0、129 线路 BC 长度 60km电厂主变压器 T 容量 125MVA 线路 CA 长度 28km电厂主变压器 T 短路电压百 12、5 选题 一分比变压器 T4(T5)容量 31、5MVA开环运行位置QFB变压器 T4(T5)短路电压百分比 10、5 整定线路 AC1、2、1 输电线路等值电抗计算 (1)线路 AB 等值电抗计算: 正序电抗: 标幺值: 零序阻抗: 标幺值: (2)线路 BC 等值电抗计算: 正序电抗: 标幺值: 零序阻抗: 标幺值: (3)线路 AC 等值电抗计算: 正序电抗: 标幺值: 零序阻抗: 标幺值: (4)线路 CS 等值电抗计算: 正序电抗: 标幺值: 零序阻抗: 标幺值: 1、2、2 变压器与发电机等值电抗计算 (1)变压器等值电抗计算: (2)变压器等值电抗计算: (3)变压器等值电抗计算: (4)发电机等值电抗计算: 1、2、3 通过断路器 3 得最大负荷电流 当线路退出运行时,由输电线路向甲乙两个变电所供电时断路器 3 与断路器 4上流过最大负荷电流。 表格 2、2 等值电抗计算结果表元件序别计算值标幺值线路正序0、1059零序0、3176线路正序0、1815零序0、5444线路正序0、0847零序0、2541线路正序0、1512零序0、4537变压器正序0、0915零序0、0915变压器正序0、0915零序0、0915变压器正序0、0915零序0、0915变压器正序0、3050零序0、3050变压器正序0、3050零序0、3050变压器正序0、3843零序0、3843变压器正序0、3843零序0、3843发电机正序0、10965零序0、10965发电机正序0、10965零序0、10965发电机正序0、10965零序0、10965 附录二2、保护 3 与 4 得电流保护得配置 根据保护得配置原则:优先选择机构简单可靠,动作迅速得电流保护。假如电流保护无法满足电力系统得保护要求再考虑配置距离保护与零序电流保护做后备保护。 2、1 断路器 3 得电流...
