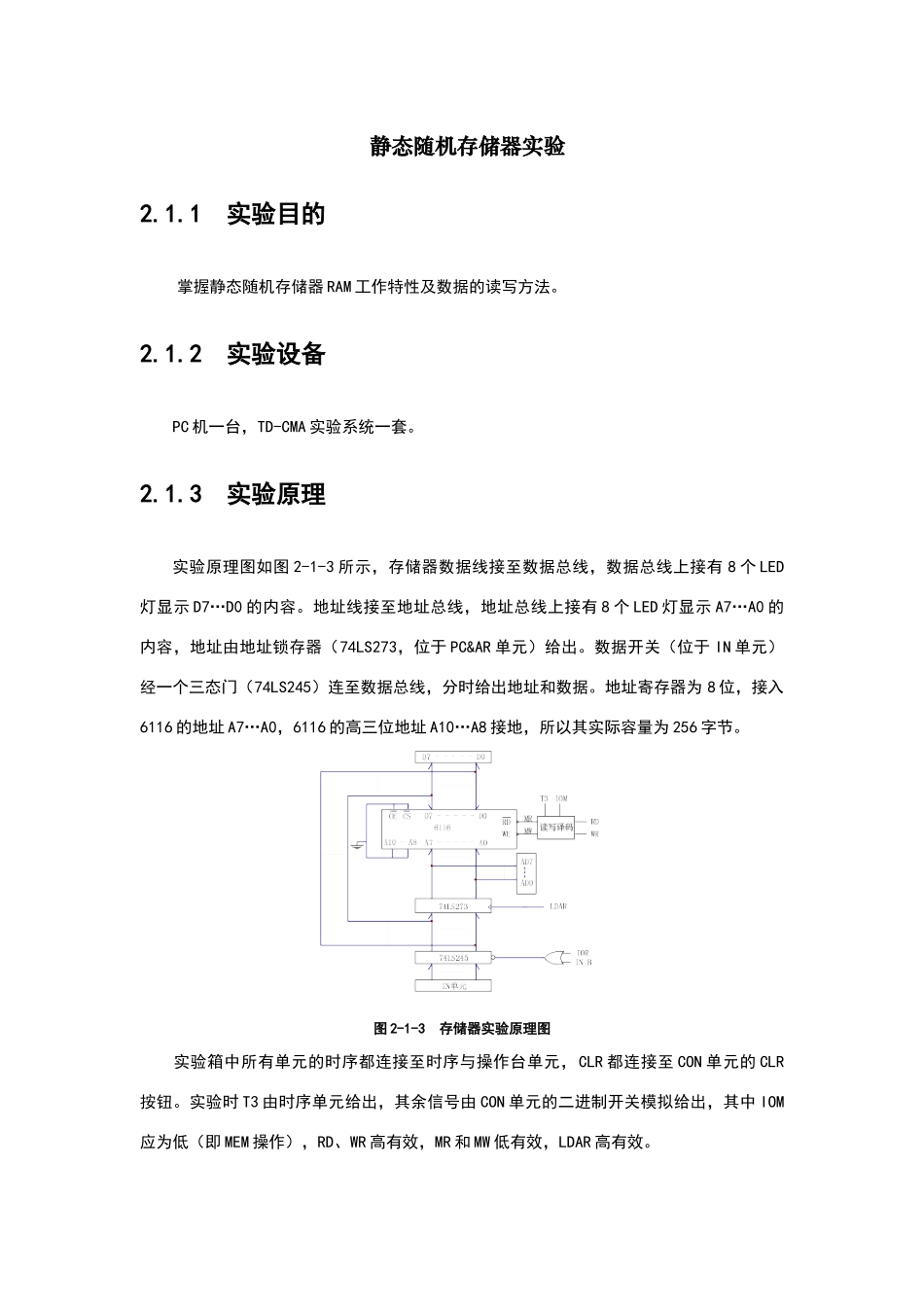

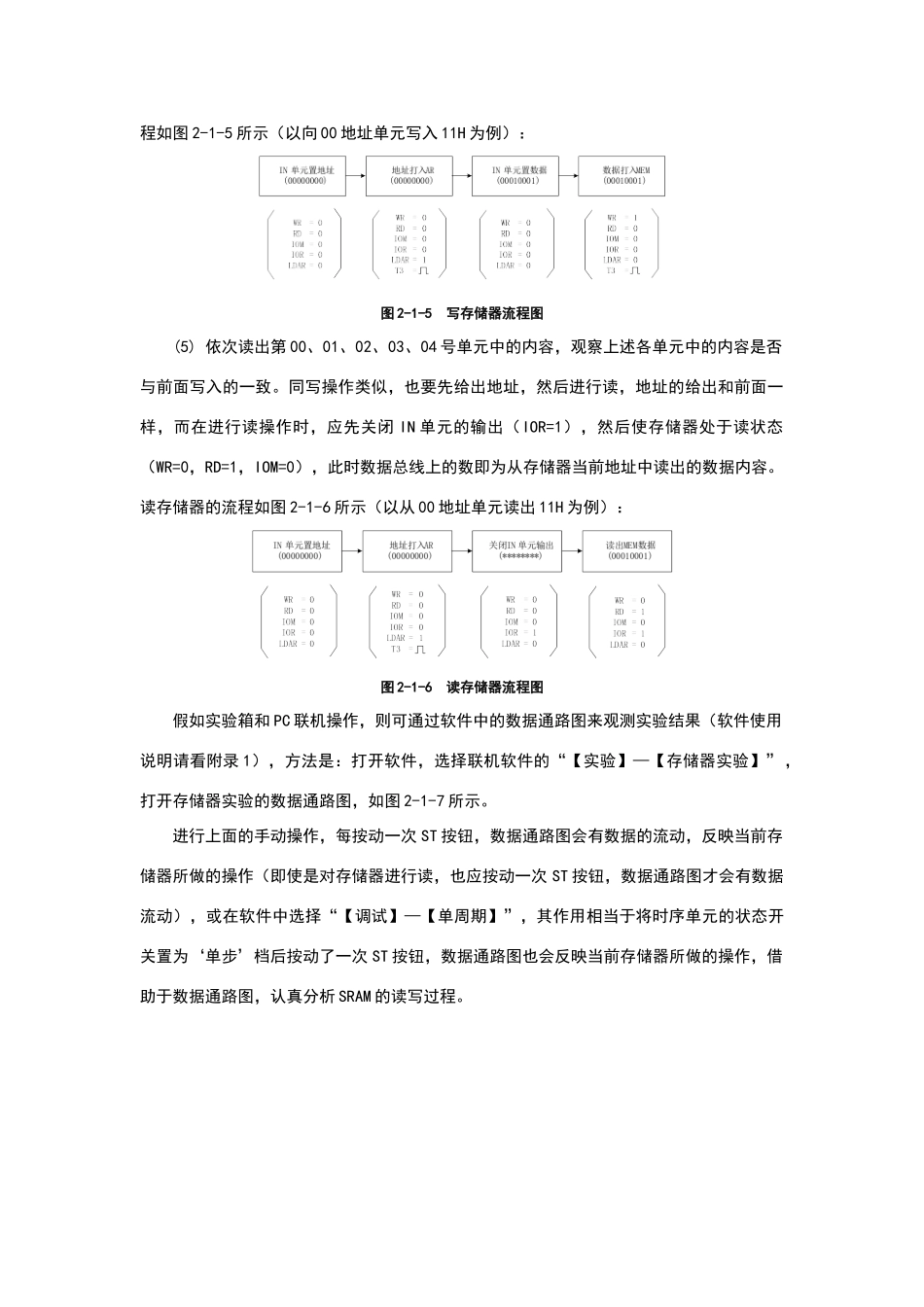

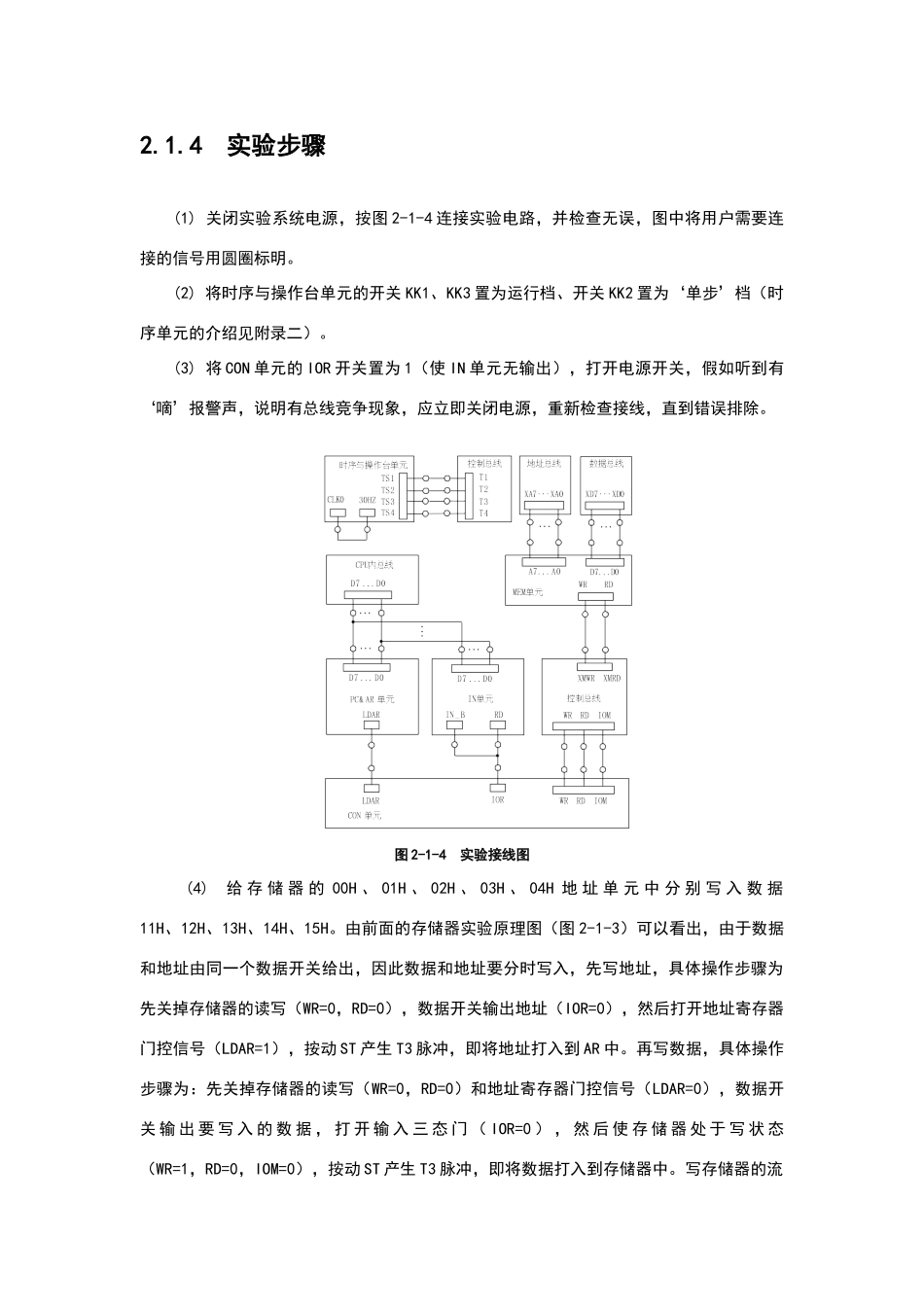

静态随机存储器实验2.1.1 实验目的掌握静态随机存储器 RAM 工作特性及数据的读写方法。2.1.2 实验设备PC 机一台，TD-CMA 实验系统一套。2.1.3 实验原理实验原理图如图 2-1-3 所示，存储器数据线接至数据总线，数据总线上接有 8 个 LED灯显示 D7…D0 的内容。地址线接至地址总线，地址总线上接有 8 个 LED 灯显示 A7…A0 的内容，地址由地址锁存器（74LS273，位于 PC&AR 单元）给出。数据开关（位于 IN 单元）经一个三态门（74LS245）连至数据总线，分时给出地址和数据。地址寄存器为 8 位，接入6116 的地址 A7…A0，6116 的高三位地址 A10…A8 接地，所以其实际容量为 256 字节。图 2-1-3 存储器实验原理图实验箱中所有单元的时序都连接至时序与操作台单元，CLR 都连接至 CON 单元的 CLR按钮。实验时 T3 由时序单元给出，其余信号由 CON 单元的二进制开关模拟给出，其中 IOM应为低（即 MEM 操作），RD、WR 高有效，MR 和 MW 低有效，LDAR 高有效。2.1.4 实验步骤(1) 关闭实验系统电源，按图 2-1-4 连接实验电路，并检查无误，图中将用户需要连接的信号用圆圈标明。(2) 将时序与操作台单元的开关 KK1、KK3 置为运行档、开关 KK2 置为‘单步’档（时序单元的介绍见附录二）。(3) 将 CON 单元的 IOR 开关置为 1（使 IN 单元无输出），打开电源开关，假如听到有‘嘀’报警声，说明有总线竞争现象，应立即关闭电源，重新检查接线，直到错误排除。图 2-1-4 实验接线图 (4) 给 存 储 器 的 00H 、 01H 、 02H 、 03H 、 04H 地 址 单 元 中 分 别 写 入 数 据11H、12H、13H、14H、15H。由前面的存储器实验原理图（图 2-1-3）可以看出，由于数据和地址由同一个数据开关给出，因此数据和地址要分时写入，先写地址，具体操作步骤为先关掉存储器的读写（WR=0，RD=0），数据开关输出地址（IOR=0），然后打开地址寄存器门控信号（LDAR=1），按动 ST 产生 T3 脉冲，即将地址打入到 AR 中。再写数据，具体操作步骤为：先关掉存储器的读写（WR=0，RD=0）和地址寄存器门控信号（LDAR=0），数据开关 输 出 要 写 入 的 数 据 ， 打 开 输 入 三 态 门 （ IOR=0 ） ， 然 后 使 存 储 器 处 于 写 状 态（WR=1，RD=0，IOM=0），按动 ST 产生 T3 脉冲，即将数据打入到存储器中。写存储器的流程如图 2-1-5 所示（以向 0...
