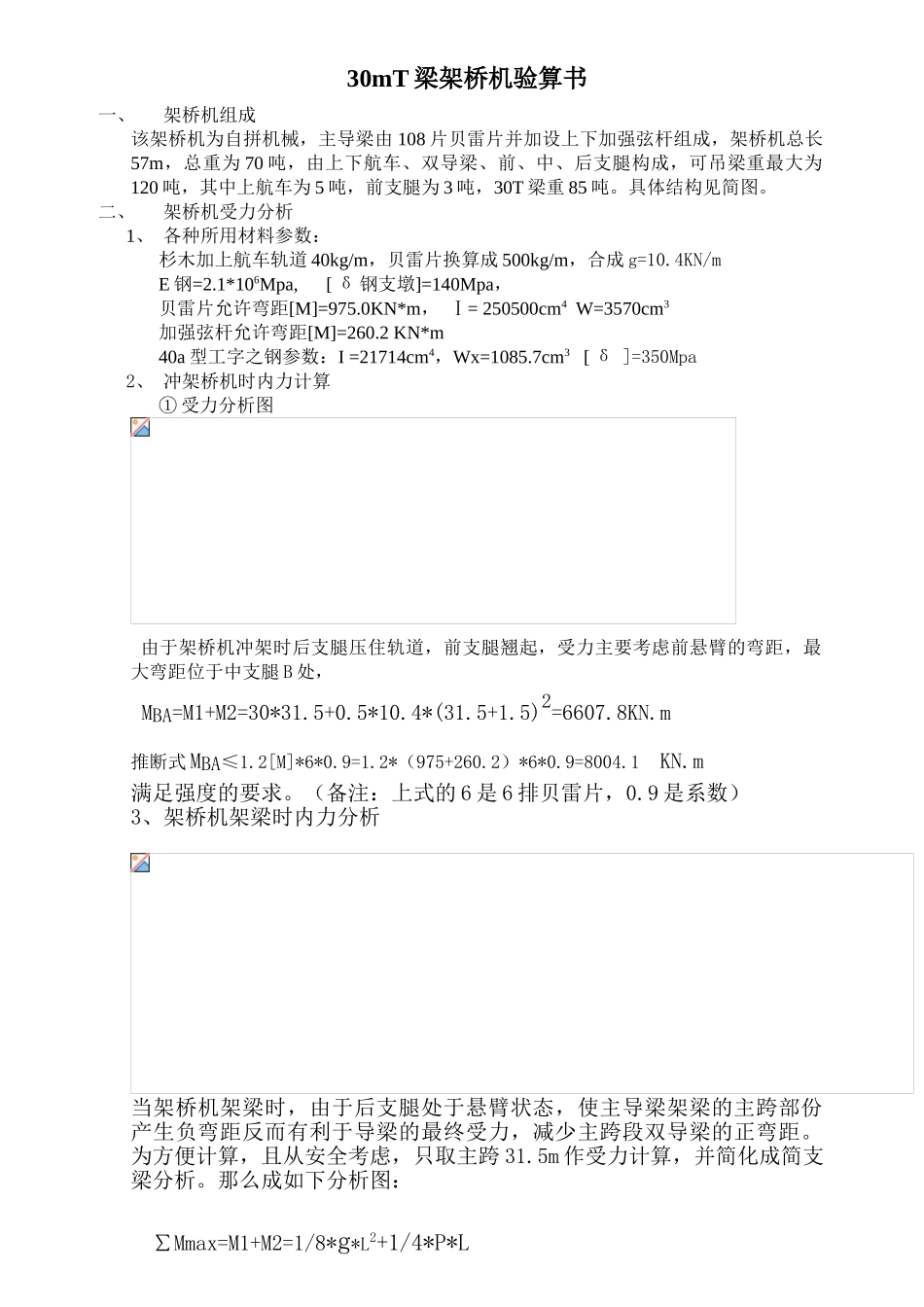

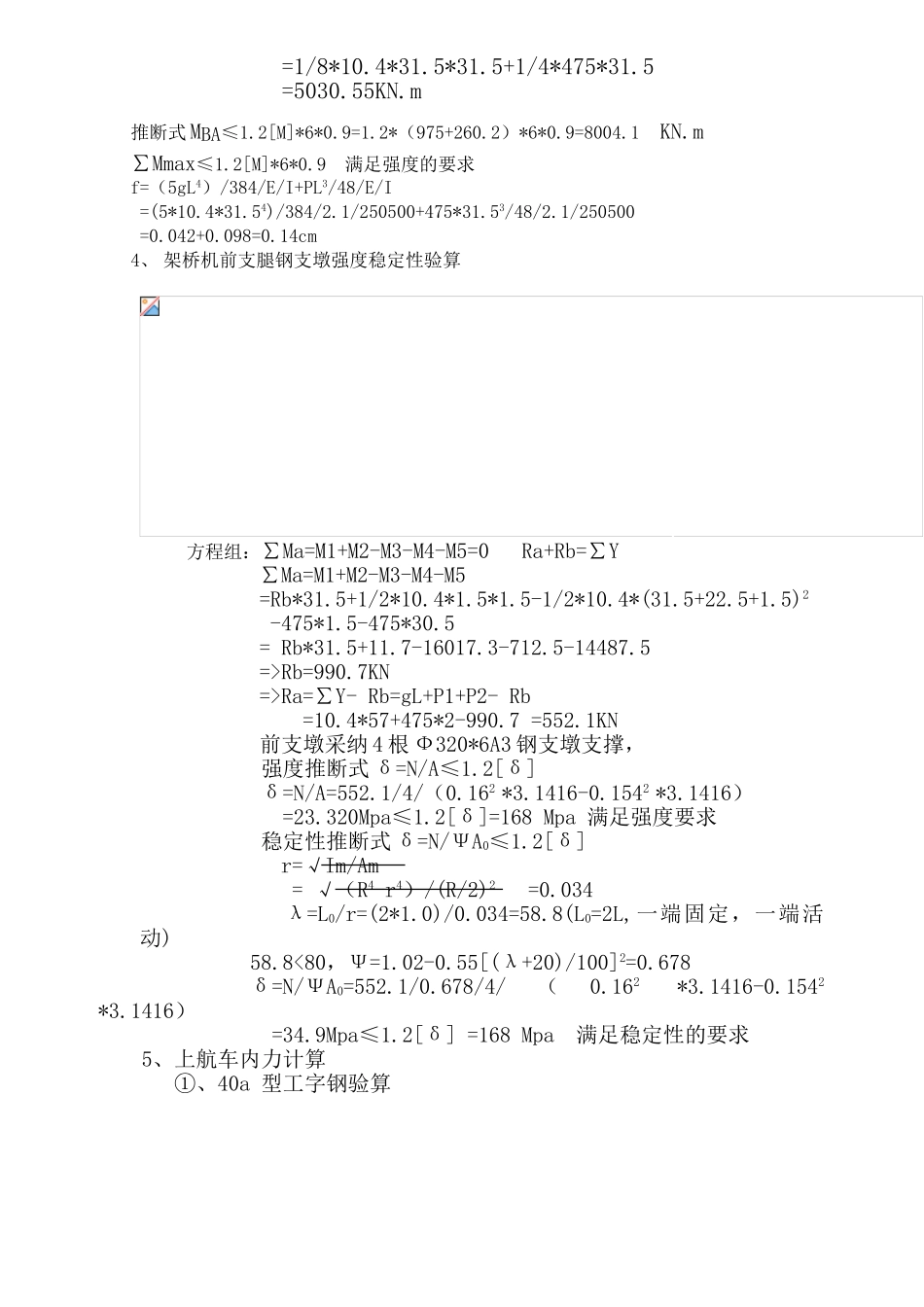

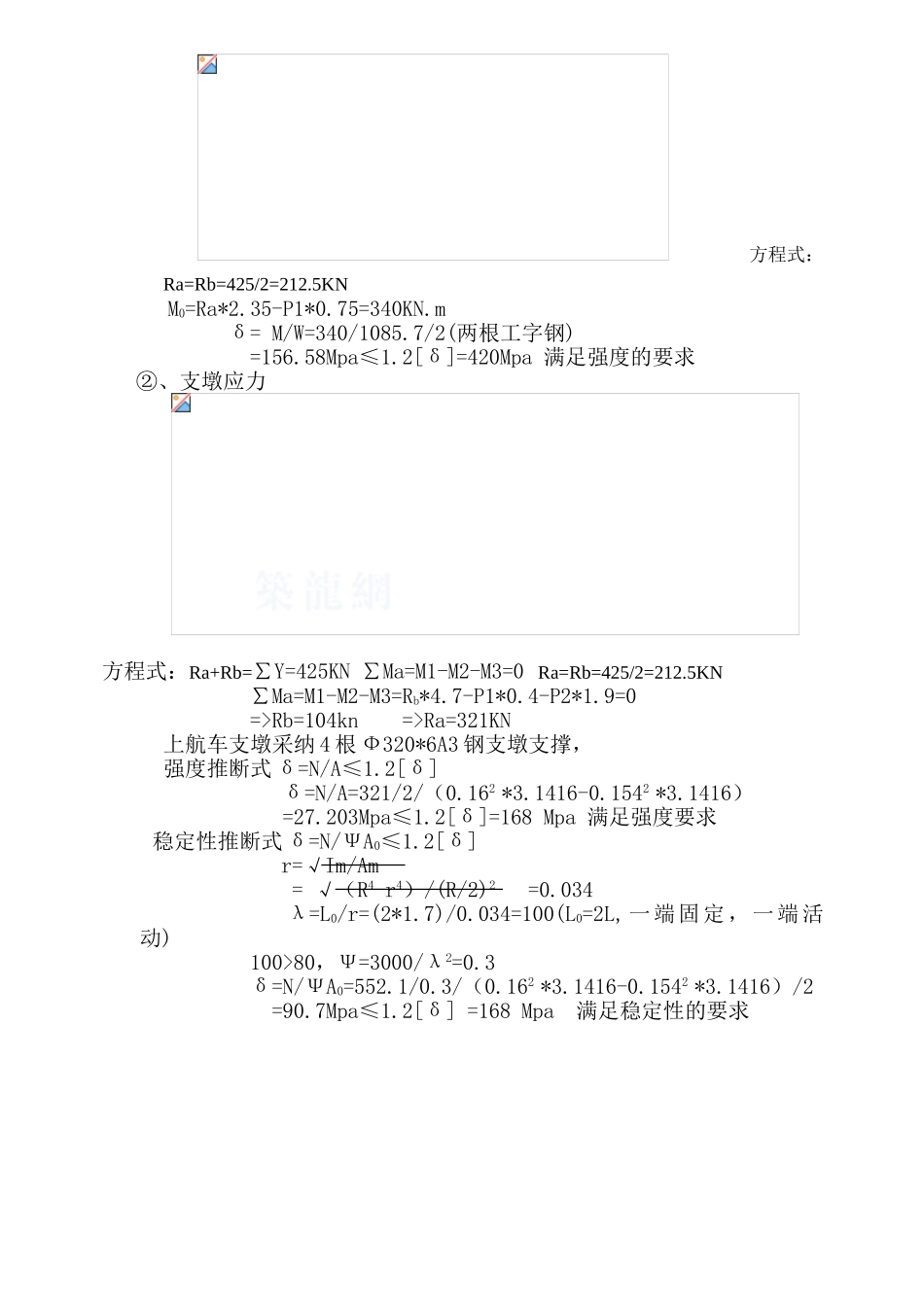

30mT 梁架桥机验算书一、架桥机组成该架桥机为自拼机械，主导梁由 108 片贝雷片并加设上下加强弦杆组成，架桥机总长57m，总重为 70 吨，由上下航车、双导梁、前、中、后支腿构成，可吊梁重最大为120 吨，其中上航车为 5 吨，前支腿为 3 吨，30T 梁重 85 吨。具体结构见简图。二、架桥机受力分析1、 各种所用材料参数：杉木加上航车轨道 40kg/m，贝雷片换算成 500kg/m，合成 g=10.4KN/mE 钢=2.1*106Mpa, [ δ 钢支墩]=140Mpa，贝雷片允许弯距[M]=975.0KN*m， Ⅰ= 250500cm4 W=3570cm3加强弦杆允许弯距[M]=260.2 KN*m40a 型工字之钢参数：I =21714cm4，Wx=1085.7cm3 [ δ ]=350Mpa2、 冲架桥机时内力计算 ① 受力分析图 由于架桥机冲架时后支腿压住轨道，前支腿翘起，受力主要考虑前悬臂的弯距，最大弯距位于中支腿 B 处， MBA=M1+M2=30*31.5+0.5*10.4*(31.5+1.5)2=6607.8KN.m推断式 MBA≤1.2[M]*6*0.9=1.2*（975+260.2）*6*0.9=8004.1 KN.m满足强度的要求。（备注：上式的 6 是 6 排贝雷片，0.9 是系数）3、架桥机架梁时内力分析 当架桥机架梁时，由于后支腿处于悬臂状态，使主导梁架梁的主跨部份产生负弯距反而有利于导梁的最终受力，减少主跨段双导梁的正弯距。为方便计算，且从安全考虑，只取主跨 31.5m 作受力计算，并简化成简支梁分析。那么成如下分析图： ∑Mmax=M1+M2=1/8*g*L2+1/4*P*L =1/8*10.4*31.5*31.5+1/4*475*31.5 =5030.55KN.m推断式 MBA≤1.2[M]*6*0.9=1.2*（975+260.2）*6*0.9=8004.1 KN.m∑Mmax≤1.2[M]*6*0.9 满足强度的要求 f=（5gL4）/384/E/I+PL3/48/E/I =(5*10.4*31.54)/384/2.1/250500+475*31.53/48/2.1/250500 =0.042+0.098=0.14cm4、 架桥机前支腿钢支墩强度稳定性验算 方程组：∑Ma=M1+M2-M3-M4-M5=0 Ra+Rb=∑Y ∑Ma=M1+M2-M3-M4-M5=Rb*31.5+1/2*10.4*1.5*1.5-1/2*10.4*(31.5+22.5+1.5)2 -475*1.5-475*30.5= Rb*31.5+11.7-16017.3-712.5-14487.5=>Rb=990.7KN =>Ra=∑Y- Rb=gL+P1+P2- Rb =10.4*57+475*2-990.7 =552.1KN前支墩采纳 4 根 Ф320*6A3 钢支墩支撑，强度推断式 δ=N/A≤1.2[δ]δ=N/A=552.1/4/（0.162 *3.1416-0.1542 *3.1416） =23.320Mpa≤1.2[δ]=168 Mpa 满足强度要求稳定性推断式 δ=N/ΨA0≤1.2[δ] r=√Im/Am = √（R4-r4）/(R/2)2 =0.034 λ=L0/r=(2*1.0)/0.034=58.8(L0=2L,一端固定，一端活动)58.8<80，Ψ=1.02-...
