GTJ2025-剪力墙的计算学习

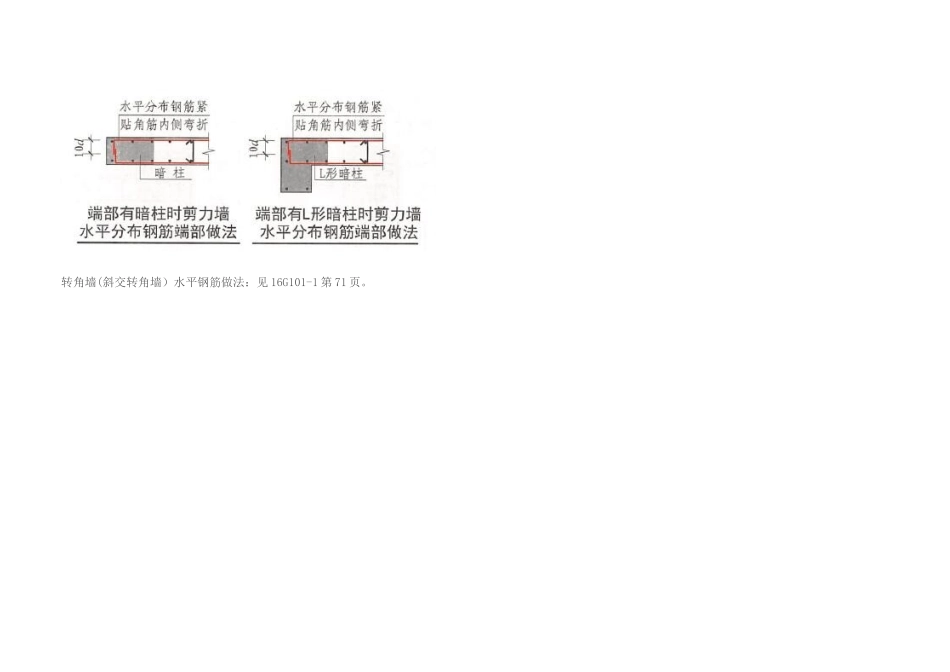

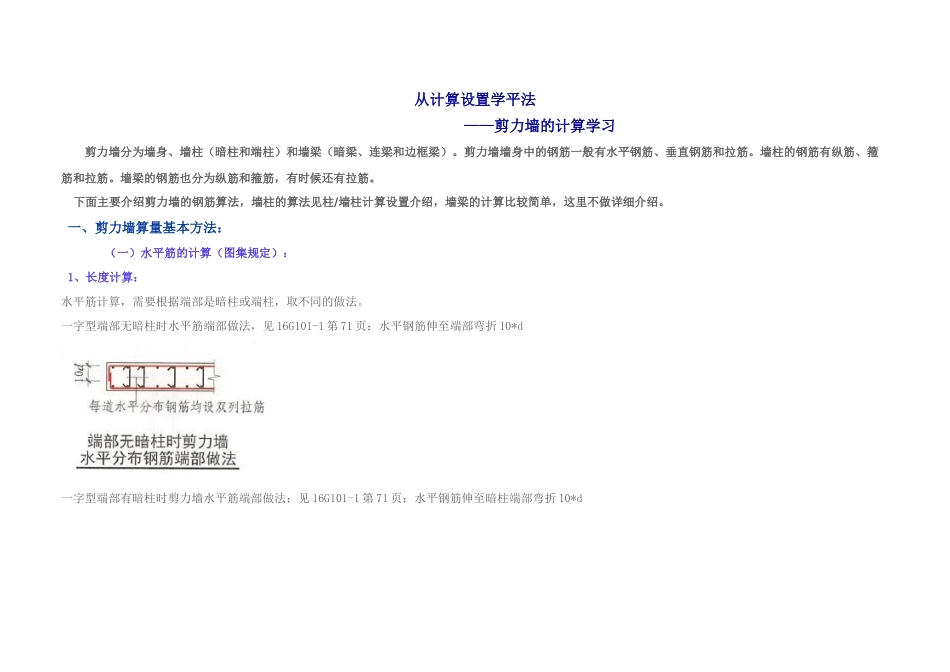

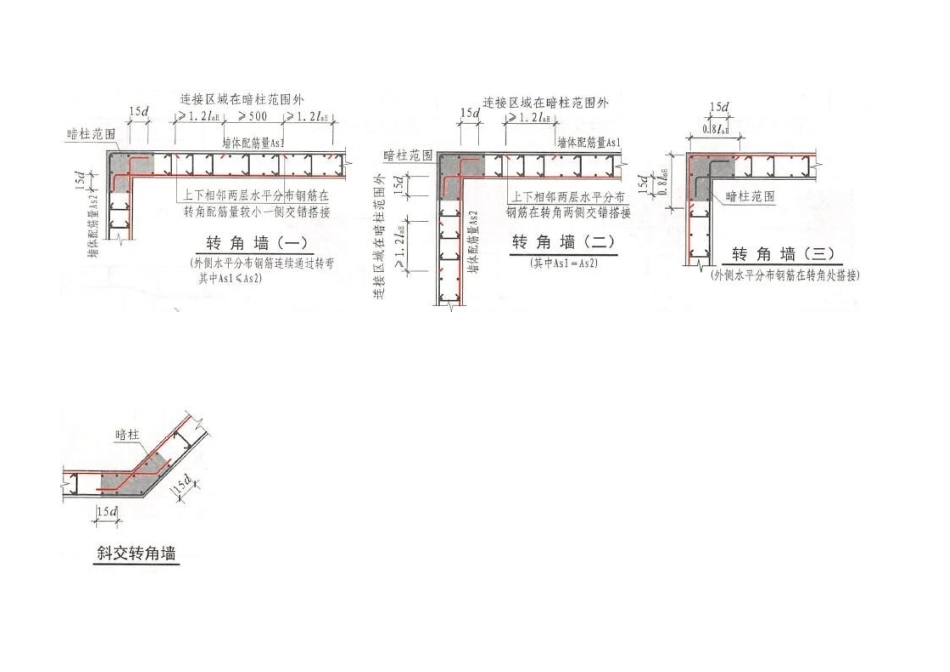

从计算设置学平法 ——剪力墙的计算学习 剪力墙分为墙身、墙柱（暗柱和端柱）和墙梁（暗梁、连梁和边框梁）。剪力墙墙身中的钢筋一般有水平钢筋、垂直钢筋和拉筋。墙柱的钢筋有纵筋、箍筋和拉筋。墙梁的钢筋也分为纵筋和箍筋，有时候还有拉筋。 下面主要介绍剪力墙的钢筋算法，墙柱的算法见柱/墙柱计算设置介绍，墙梁的计算比较简单，这里不做详细介绍。 一、剪力墙算量基本方法： （一）水平筋的计算（图集规定）： 1、长度计算：水平筋计算，需要根据端部是暗柱或端柱，取不同的做法。一字型端部无暗柱时水平筋端部做法，见 16G101-1 第 71 页：水平钢筋伸至端部弯折 10*d一字型端部有暗柱时剪力墙水平筋端部做法：见 16G101-1 第 71 页：水平钢筋伸至暗柱端部弯折 10*d转角墙(斜交转角墙）水平钢筋做法：见 16G101-1 第 71 页。 翼墙水平钢筋做法：见 16G101-1 第 72 页。有端柱的墙水平筋做法，见 16G101-1 第 72 页。 2、根数计算：根数=（ceil（墙高-起步）/间距）+1，扣洞口；当梁（框架梁、连梁、暗梁、边框梁）属性中输入了侧面钢筋时，也需要扣减。起步距离：见 16G101-3 第 64 页，图集规定为 50mm，取计算设置第 22 项。（二）垂直筋的计算： 1、长度计算： 1）基础层：插筋长度=露出长度（按法律规范计算，见计算设置第 14 项 ）+搭接长度+基础厚度-保护层+弯折（按法律规范取，见计算设置第 15 项 ）垂直筋长度=层高-本层露出长度+上层露出长度，见 16G101-1 第 73 页。2）中间层：垂直筋长度=层高-本层露出长度+上层露出长度，见 16G101-1 第 73 页，同上图。3）顶层：垂直筋长度=墙高-本层露出长度-节点高+锚固，见 16G101-1 第 74 页。 2、根数计算：根数=（ceil（净长-2*起步）/间距）+1，扣洞口。（三）拉筋的计算： 1、长度计算：墙身范围内拉筋长度=bw(墙厚)-2*保护层+2*拉筋弯勾长度边框梁范围内拉筋长度=hb(边框梁截面宽度)-2*保护层+2*拉筋弯勾长度 2、根数计算：1）计算拉筋应扣除连梁、洞口范围；2）当墙上有暗梁、边框梁时，且暗梁、边框梁输入了拉筋时，则需要扣除暗梁、边框梁的范围；3）当墙上有暗梁、边框梁时，且暗梁、边框梁没有输入拉筋时，则不扣除暗梁、边框梁的范围，同时边框梁范围的拉筋长度应根据边框梁的截面宽度进行计算；4）计算拉筋数量时，还需要根据节点设置中拉筋的布置方式进行排列计算；5）基础锚固区内拉筋数量和墙身部分分开计算...
