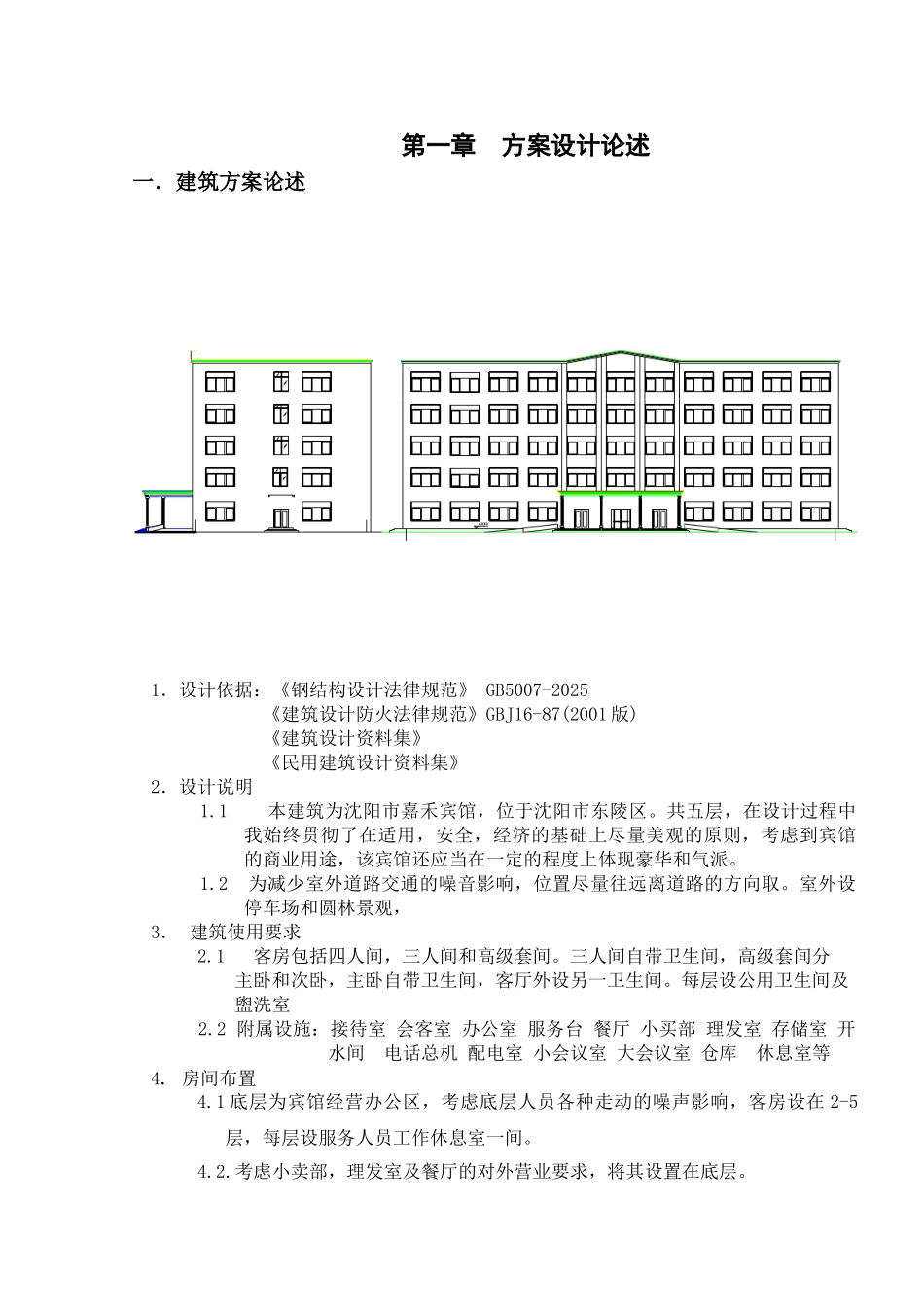

五层框架宾馆结构计算书

第一章方案设计论述一．建筑方案论述1．设计依据：《钢结构设计法律规范》 GB5007-2025 《建筑设计防火法律规范》GBJ16-87(2001 版) 《建筑设计资料集》 《民用建筑设计资料集》2．设计说明 1.1 本建筑为沈阳市嘉禾宾馆，位于沈阳市东陵区。共五层，在设计过程中我始终贯彻了在适用，安全，经济的基础上尽量美观的原则，考虑到宾馆的商业用途，该宾馆还应当在一定的程度上体现豪华和气派。 1.2 为减少室外道路交通的噪音影响，位置尽量往远离道路的方向取。室外设停车场和圆林景观，3． 建筑使用要求 2.1 客房包括四人间，三人间和高级套间。三人间自带卫生间，高级套间分主卧和次卧，主卧自带卫生间，客厅外设另一卫生间。每层设公用卫生间及盥洗室 2.2 附属设施：接待室 会客室 办公室 服务台 餐厅 小买部 理发室 存储室 开水间 电话总机 配电室 小会议室 大会议室 仓库 休息室等 4. 房间布置4.1 底层为宾馆经营办公区，考虑底层人员各种走动的噪声影响，客房设在 2-5层，每层设服务人员工作休息室一间。 4.2.考虑小卖部，理发室及餐厅的对外营业要求，将其设置在底层。5.交通设施：垂直交通：为满足防火要求设两个双跑楼梯，同时考虑宾馆的特别要求设置两部电梯 水平交通：设置内廊，根据走廊的长度和采光要求，采纳两端和中间采光 电梯和楼梯紧挨，以此形成较大面积的中央过厅 6．装饰：外墙，楼面及室内地面均用大理石装饰。其他室内装饰根据不同的使用要求做二次装饰设计。二 结构方案论述 1. 采纳钢框架-支撑结构，柱采纳 HW 工字型钢，梁采纳 HM 工字型钢 2． 横向跨为三跨，分别为 6m 6m 9m 跨，纵向为 13 跨，每跨均为 4.8m，次梁拼接在横向主梁上，每 3m 一次梁，板为双向板。 3. 支撑：在 A 轴和 D 轴的 5-6 跨和 9-10 跨各设置十字交叉柔性支撑，支撑杆件用双角钢，焊缝连接。 4. 基础：由于工程所在地的地质良好，采纳柱下独立浅基础方案设计。 5．屋面：不上人屋面，采纳柔性卷材防水，苯板保温。 6．墙体：考虑北方冬天天气寒冷，保温采暖要求及宾馆商业建筑的居住、办公要求。应 当 采 纳 保 温 性 能 好 ， 隔 声 效 果 好 的 墙 体 ， 所 以 我 选 择 水 泥 空 心 砌 块300×250×160 做为墙体材料。第二章结构方案设计一．设计依据1.建筑工程专业（本科）2025 年毕业设计任务书。2.国家现行标准、法律规范。《建筑结构荷...
