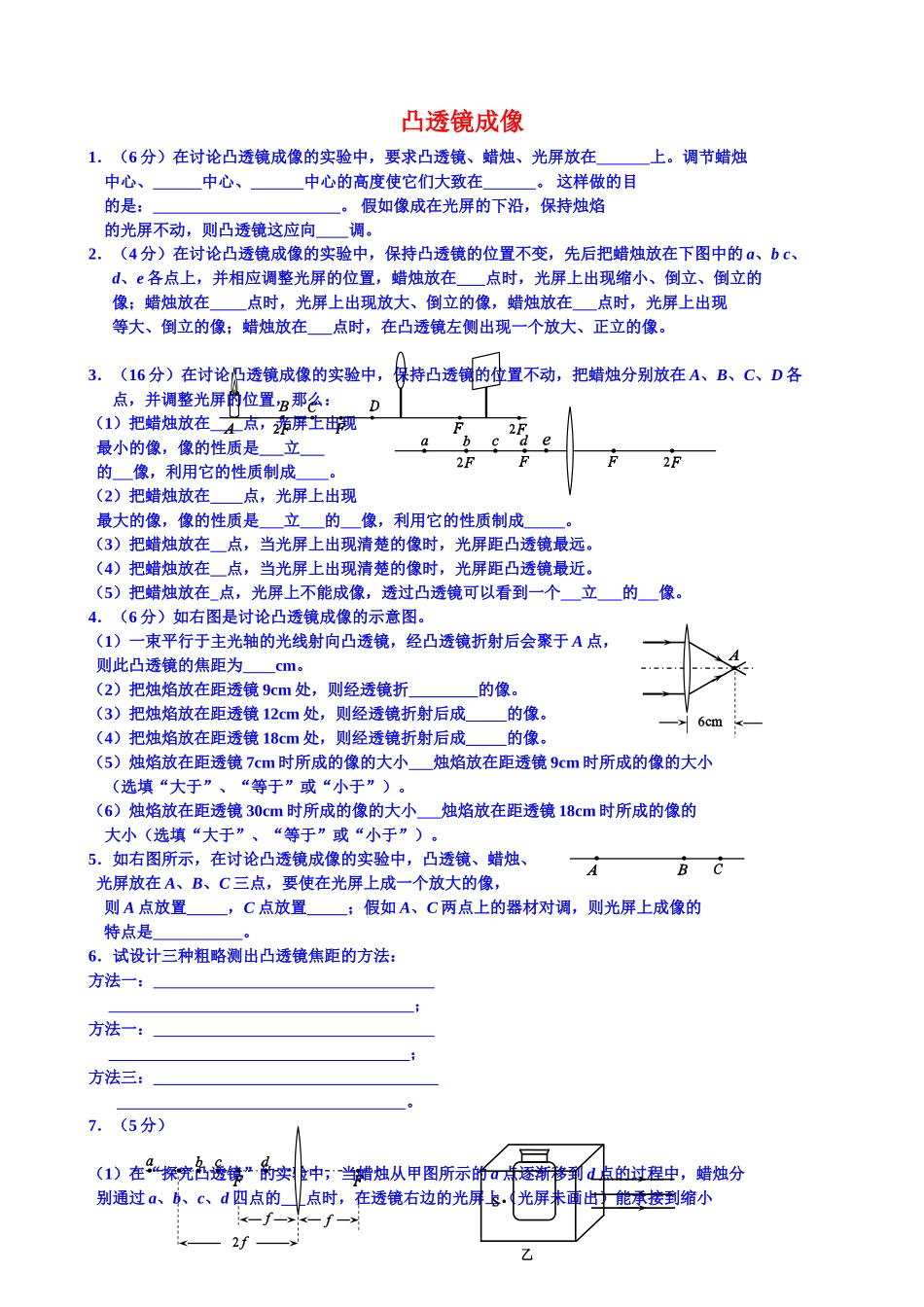

凸透镜成像1．（6 分）在讨论凸透镜成像的实验中，要求凸透镜、蜡烛、光屏放在 上。调节蜡烛中心、 中心、 中心的高度使它们大致在 。 这样做的目的是： 。 假如像成在光屏的下沿，保持烛焰的光屏不动，则凸透镜这应向 调。2．（4 分）在讨论凸透镜成像的实验中，保持凸透镜的位置不变，先后把蜡烛放在下图中的 a、b c、d、e 各点上，并相应调整光屏的位置，蜡烛放在 点时，光屏上出现缩小、倒立、倒立的像；蜡烛放在 点时，光屏上出现放大、倒立的像，蜡烛放在 点时，光屏上出现等大、倒立的像；蜡烛放在 点时，在凸透镜左侧出现一个放大、正立的像。 3．（16 分）在讨论凸透镜成像的实验中，保持凸透镜的位置不动，把蜡烛分别放在 A、B、C、D 各点，并调整光屏的位置，那么： （1）把蜡烛放在 点，光屏上出现 最小的像，像的性质是 立 的 像，利用它的性质制成 。（2）把蜡烛放在 点，光屏上出现 最大的像，像的性质是 立 的 像，利用它的性质制成 。（3）把蜡烛放在 点，当光屏上出现清楚的像时，光屏距凸透镜最远。（4）把蜡烛放在 点，当光屏上出现清楚的像时，光屏距凸透镜最近。（5）把蜡烛放在 点，光屏上不能成像，透过凸透镜可以看到一个 立 的 像。4．（6 分）如右图是讨论凸透镜成像的示意图。（1）一束平行于主光轴的光线射向凸透镜，经凸透镜折射后会聚于 A 点，则此凸透镜的焦距为 cm。（2）把烛焰放在距透镜 9cm 处，则经透镜折 的像。（3）把烛焰放在距透镜 12cm 处，则经透镜折射后成 的像。（4）把烛焰放在距透镜 18cm 处，则经透镜折射后成 的像。（5）烛焰放在距透镜 7cm 时所成的像的大小 烛焰放在距透镜 9cm 时所成的像的大小 （选填“大于”、“等于”或“小于”）。（6）烛焰放在距透镜 30cm 时所成的像的大小 烛焰放在距透镜 18cm 时所成的像的大小（选填“大于”、“等于”或“小于”）。 5．如右图所示，在讨论凸透镜成像的实验中，凸透镜、蜡烛、 光屏放在 A、B、C 三点，要使在光屏上成一个放大的像，则 A 点放置 ，C 点放置 ；假如 A、C 两点上的器材对调，则光屏上成像的特点是 。6．试设计三种粗略测出凸透镜焦距的方法： 方法一： ；方法一： ；方法三： 。7．（5 分） （1）在“探究凸透镜”的实验中，当蜡烛从甲图所示的 a 点逐渐移到 d 点的过程中，蜡烛分 别通过 a、b、c、d 四点的 点时，在透镜右边的光屏上（...
