某品牌智能楼宇对讲系统安装使用手册VIP专享

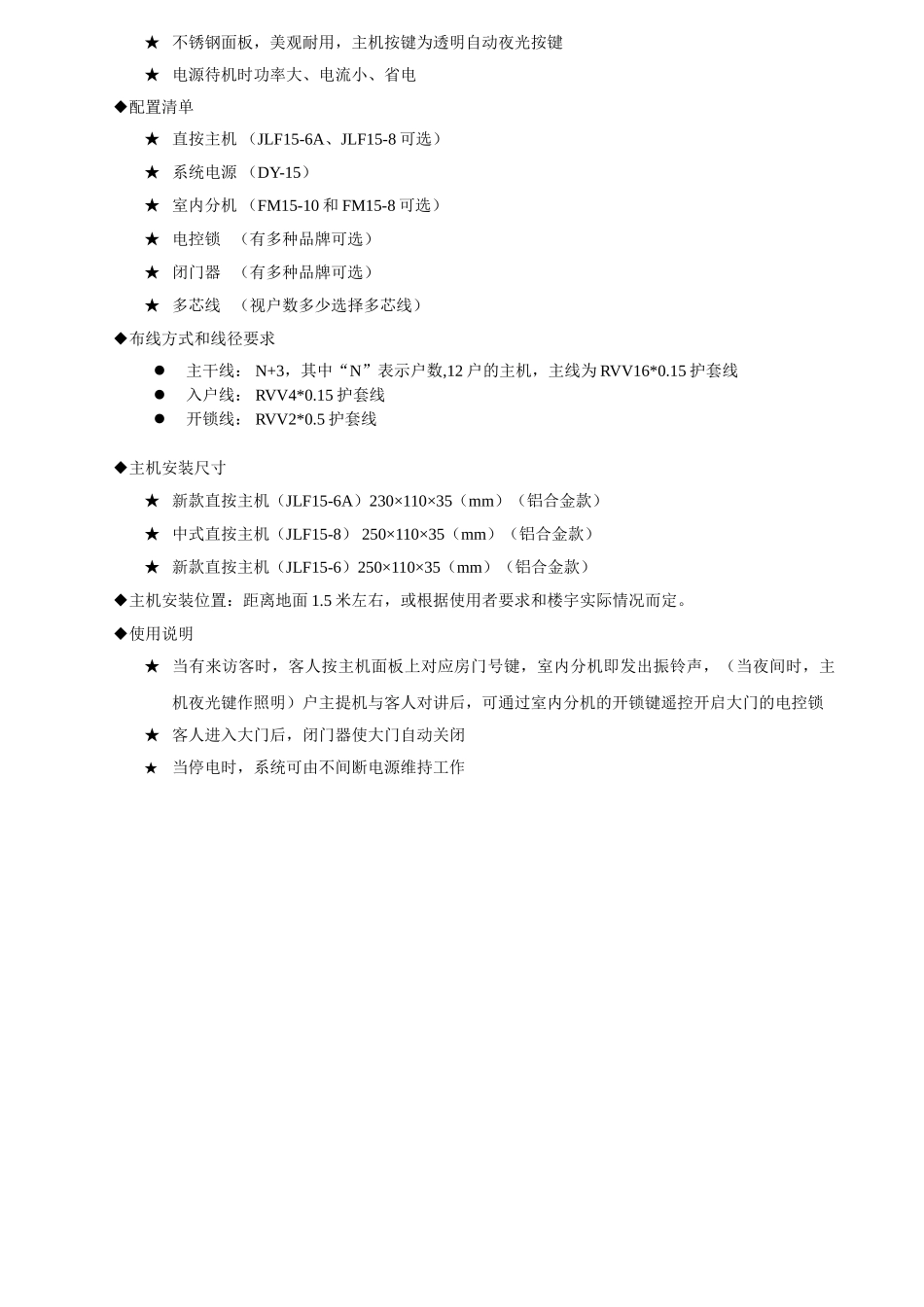

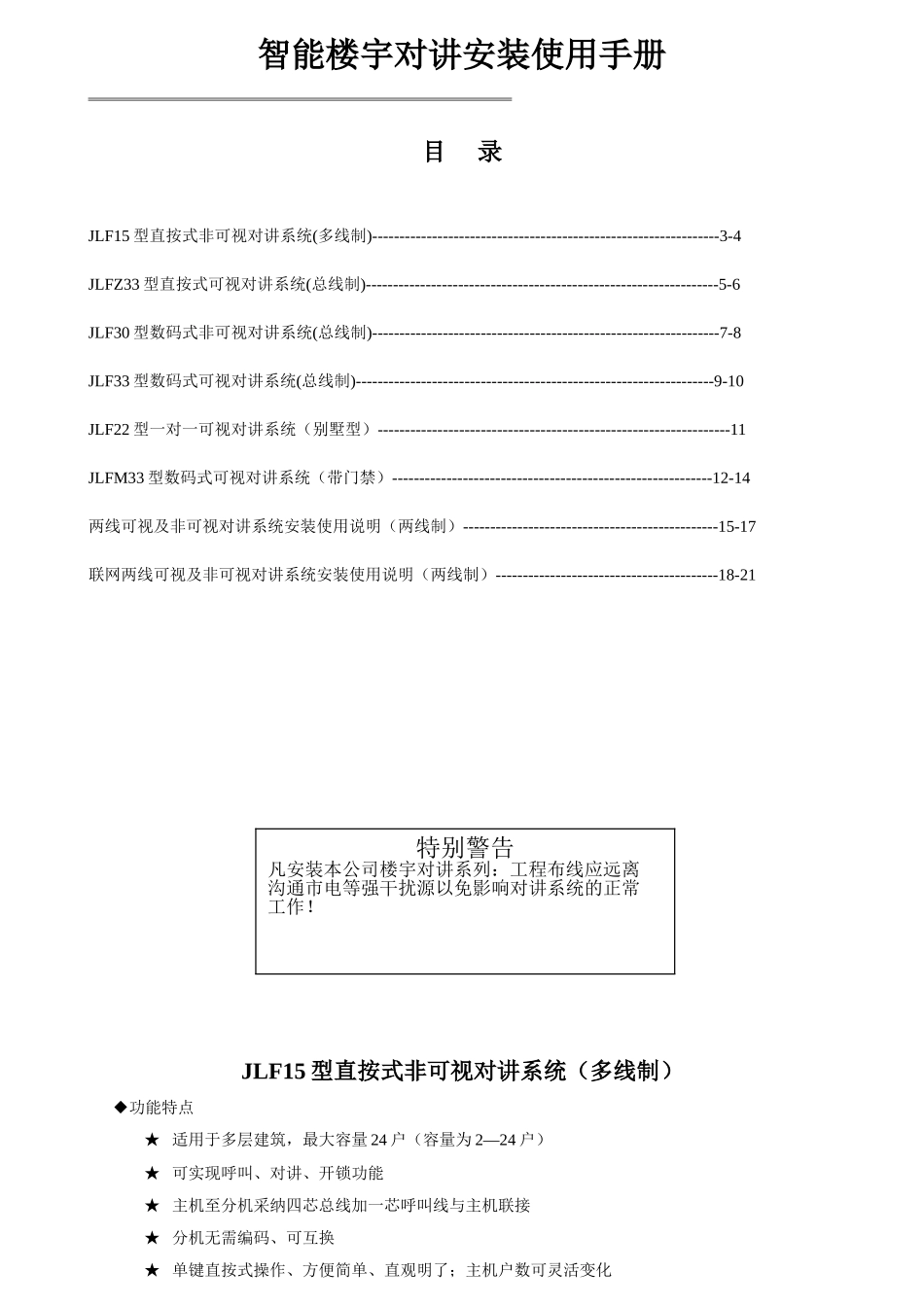

某智能化楼宇对讲系统安装使用手册佛山市某电子有限公司智能楼宇对讲安装使用手册 目 录JLF15 型直按式非可视对讲系统(多线制)----------------------------------------------------------------3-4JLFZ33 型直按式可视对讲系统(总线制)-----------------------------------------------------------------5-6JLF30 型数码式非可视对讲系统(总线制)----------------------------------------------------------------7-8JLF33 型数码式可视对讲系统(总线制)------------------------------------------------------------------9-10JLF22 型一对一可视对讲系统（别墅型）-----------------------------------------------------------------11JLFM33 型数码式可视对讲系统（带门禁）-----------------------------------------------------------12-14两线可视及非可视对讲系统安装使用说明（两线制）-----------------------------------------------15-17联网两线可视及非可视对讲系统安装使用说明（两线制）-----------------------------------------18-21JLF15 型直按式非可视对讲系统（多线制）◆功能特点★ 适用于多层建筑，最大容量 24 户（容量为 2—24 户）★ 可实现呼叫、对讲、开锁功能★ 主机至分机采纳四芯总线加一芯呼叫线与主机联接★ 分机无需编码、可互换★ 单键直按式操作、方便简单、直观明了；主机户数可灵活变化特别警告凡安装本公司楼宇对讲系列：工程布线应远离沟通市电等强干扰源以免影响对讲系统的正常工作！★ 不锈钢面板，美观耐用，主机按键为透明自动夜光按键★ 电源待机时功率大、电流小、省电◆配置清单★ 直按主机 （JLF15-6A、JLF15-8 可选）★ 系统电源 （DY-15）★ 室内分机 （FM15-10 和 FM15-8 可选）★ 电控锁 （有多种品牌可选）★ 闭门器 （有多种品牌可选）★ 多芯线 （视户数多少选择多芯线）◆布线方式和线径要求主干线： N+3，其中“N”表示户数,12 户的主机，主线为 RVV16*0.15 护套线入户线： RVV4*0.15 护套线开锁线： RVV2*0.5 护套线◆主机安装尺寸 ★ 新款直按主机（JLF15-6A）230×110×35（mm）（铝合金款） ★ 中式直按主机（JLF15-8） 250×110×35（mm）（铝合金款）★ 新款直按主机（JLF15-6）250×110×35（mm）（铝合金款）◆主机安装位置：距离地面 1.5 米左右，或根据使用者要求和楼宇实际情况而定。◆使用说明★ 当有...
