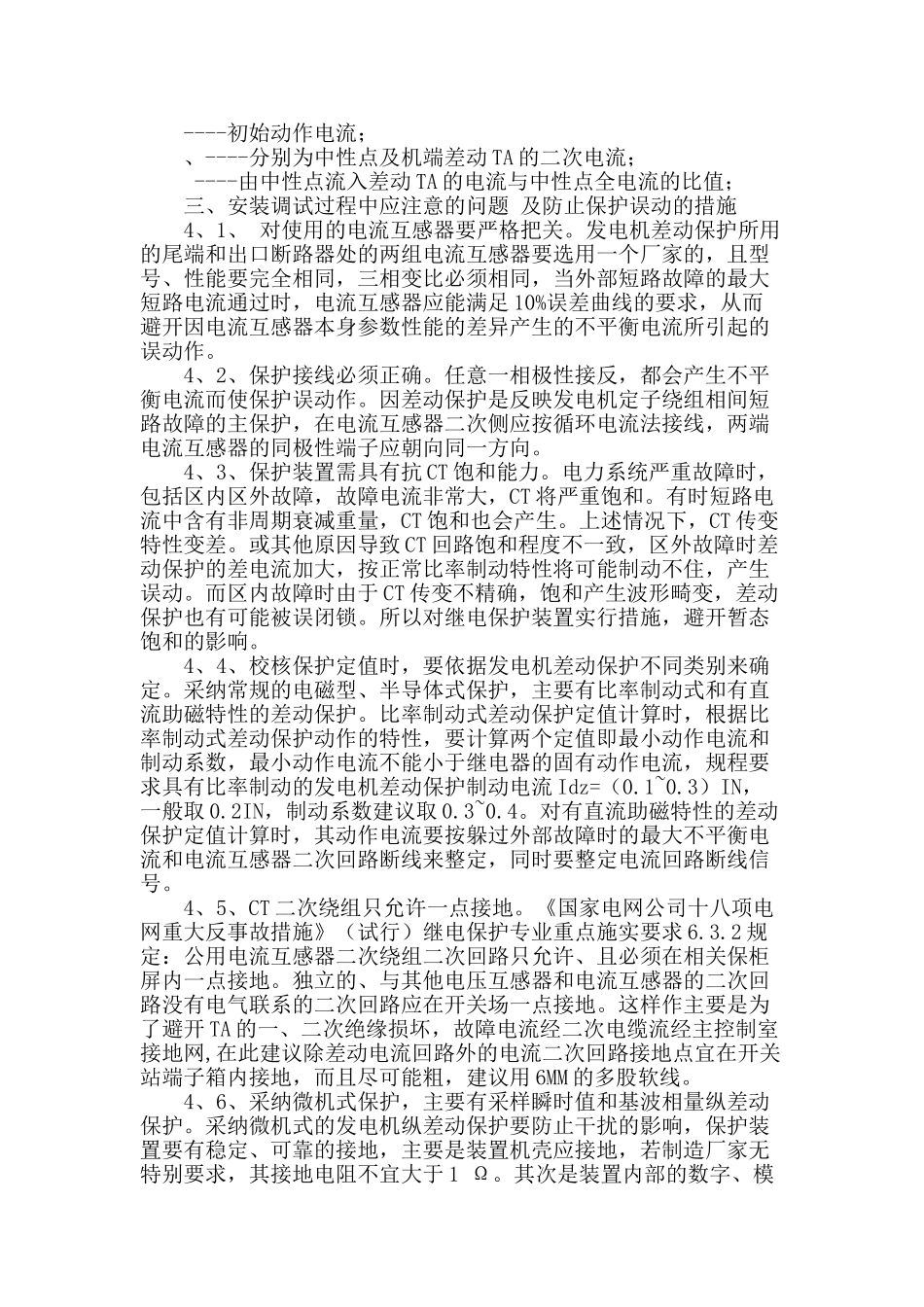

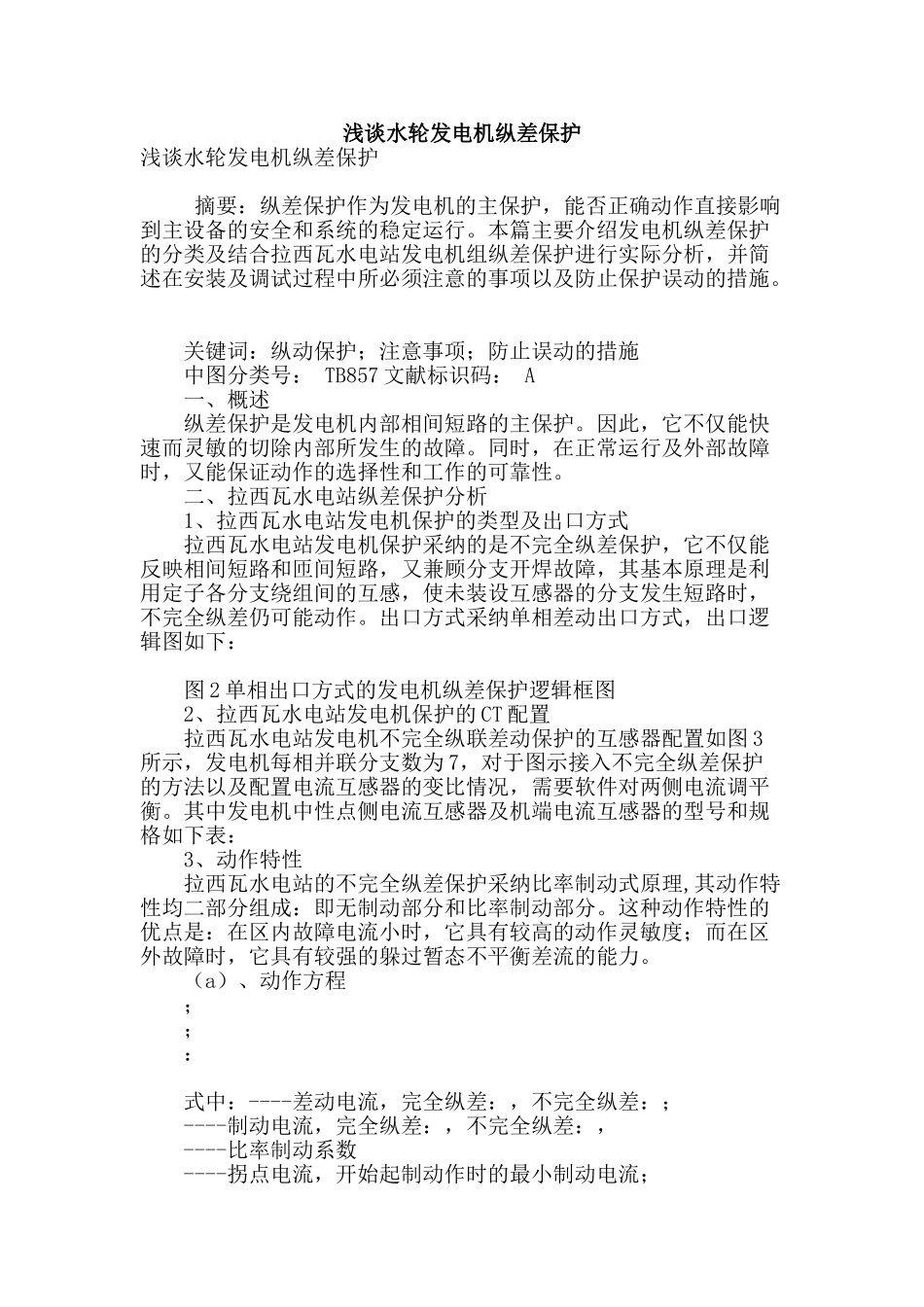

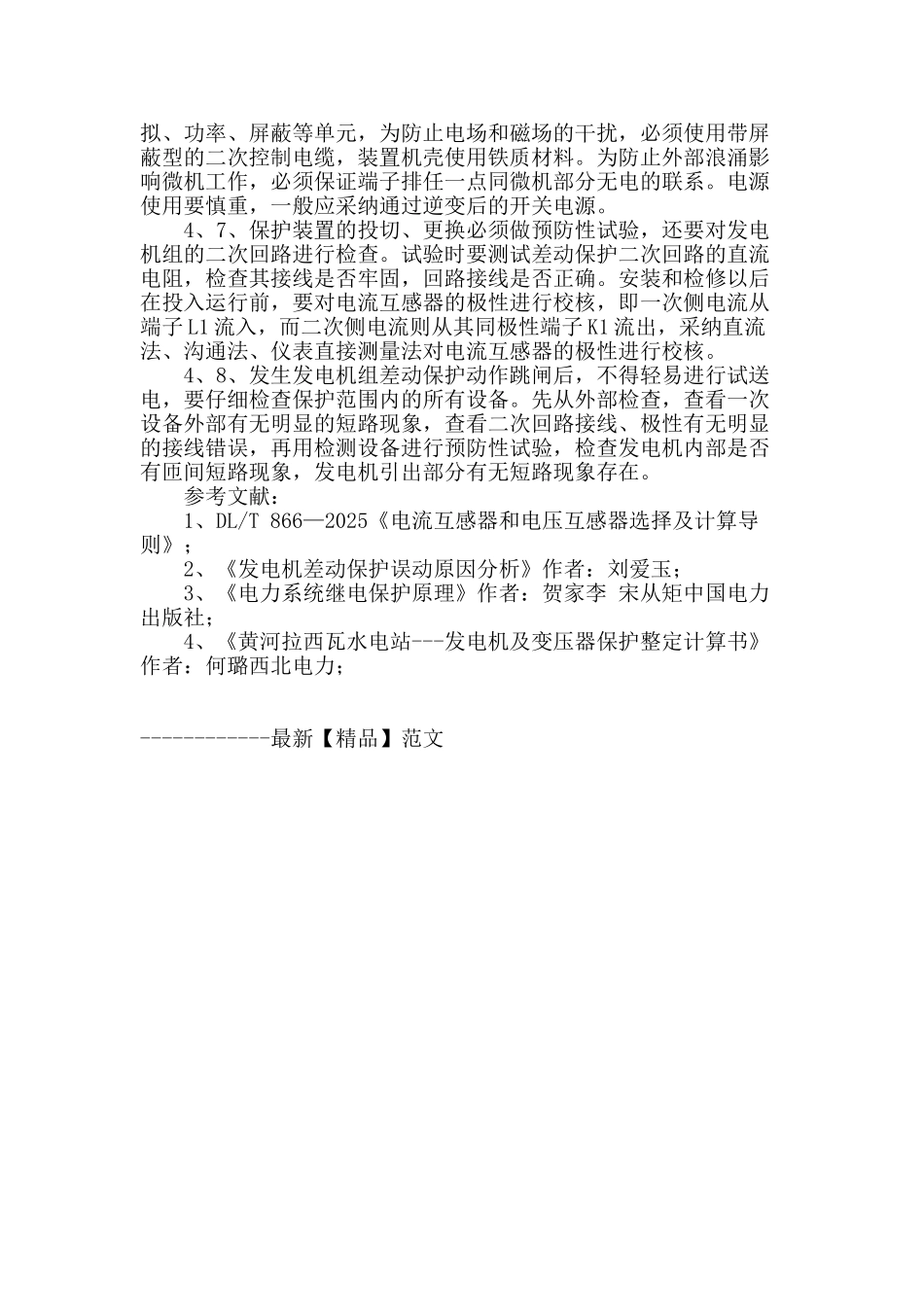

浅谈水轮发电机纵差保护浅谈水轮发电机纵差保护 摘要：纵差保护作为发电机的主保护，能否正确动作直接影响到主设备的安全和系统的稳定运行。本篇主要介绍发电机纵差保护的分类及结合拉西瓦水电站发电机组纵差保护进行实际分析，并简述在安装及调试过程中所必须注意的事项以及防止保护误动的措施。 关键词：纵动保护；注意事项；防止误动的措施 中图分类号： TB857 文献标识码： A 一、概述 纵差保护是发电机内部相间短路的主保护。因此，它不仅能快速而灵敏的切除内部所发生的故障。同时，在正常运行及外部故障时，又能保证动作的选择性和工作的可靠性。 二、拉西瓦水电站纵差保护分析 1、拉西瓦水电站发电机保护的类型及出口方式 拉西瓦水电站发电机保护采纳的是不完全纵差保护，它不仅能反映相间短路和匝间短路，又兼顾分支开焊故障，其基本原理是利用定子各分支绕组间的互感，使未装设互感器的分支发生短路时，不完全纵差仍可能动作。出口方式采纳单相差动出口方式，出口逻辑图如下： 图 2 单相出口方式的发电机纵差保护逻辑框图 2、拉西瓦水电站发电机保护的 CT 配置 拉西瓦水电站发电机不完全纵联差动保护的互感器配置如图 3 所示，发电机每相并联分支数为 7，对于图示接入不完全纵差保护的方法以及配置电流互感器的变比情况，需要软件对两侧电流调平衡。其中发电机中性点侧电流互感器及机端电流互感器的型号和规格如下表： 3、动作特性 拉西瓦水电站的不完全纵差保护采纳比率制动式原理,其动作特性均二部分组成：即无制动部分和比率制动部分。这种动作特性的优点是：在区内故障电流小时，它具有较高的动作灵敏度；而在区外故障时，它具有较强的躲过暂态不平衡差流的能力。 （a）、动作方程 ； ； ： 式中：----差动电流，完全纵差：，不完全纵差：； ----制动电流，完全纵差：，不完全纵差：， ----比率制动系数 ----拐点电流，开始起制动作时的最小制动电流； ----初始动作电流； 、----分别为中性点及机端差动 TA 的二次电流； ----由中性点流入差动 TA 的电流与中性点全电流的比值； 三、安装调试过程中应注意的问题 及防止保护误动的措施 4、1、 对使用的电流互感器要严格把关。发电机差动保护所用的尾端和出口断路器处的两组电流互感器要选用一个厂家的，且型号、性能要完全相同，三相变比必须相同，当外部短路故障的最大短路电流通过时，电流互感器应能满足 10%误差曲线的要求，从而避开因...
