电气二次设备安装

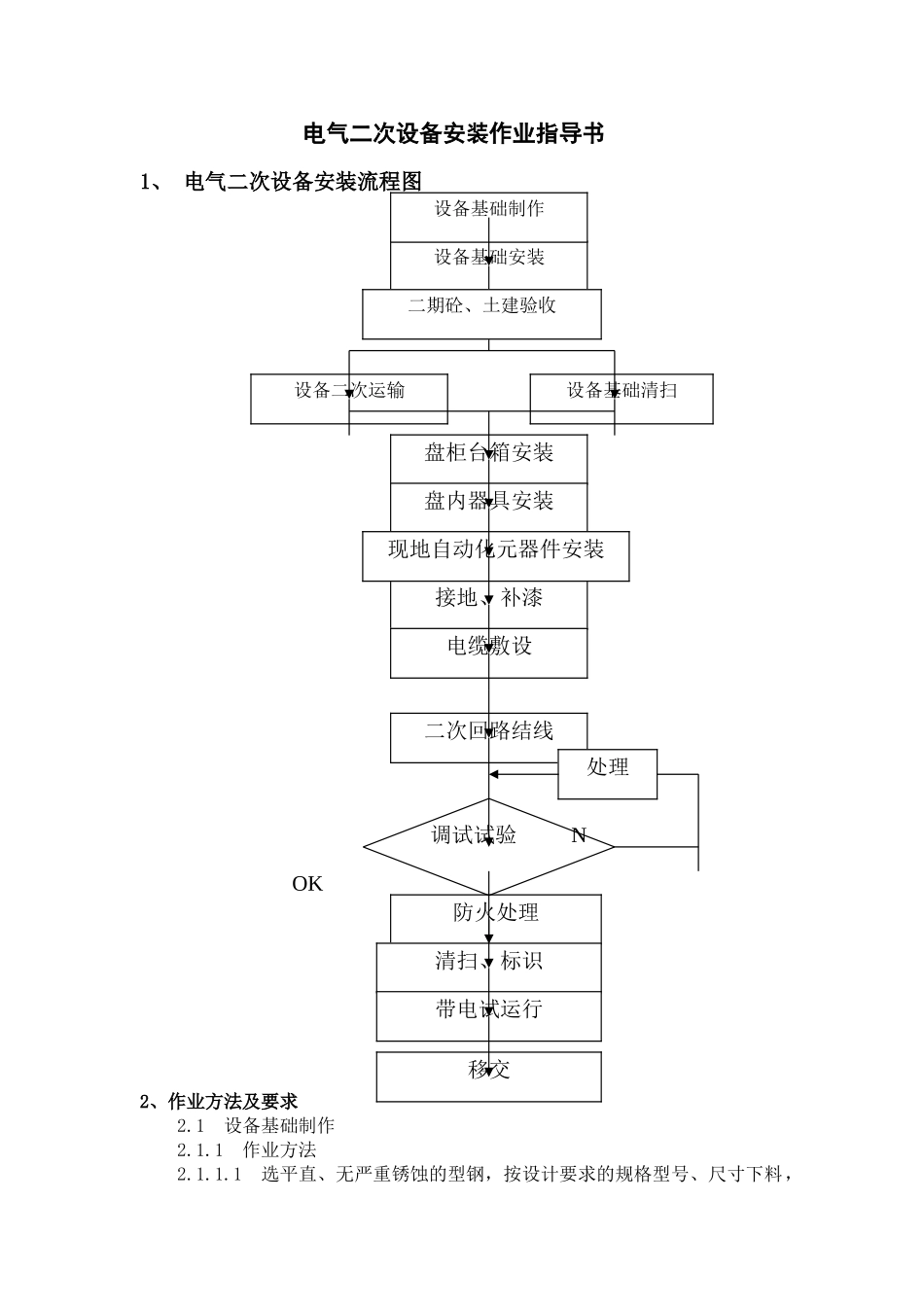

电气二次设备安装作业指导书1、 电气二次设备安装流程图 设备基础预埋 调试试验 N OK 2、作业方法及要求2.1 设备基础制作2.1.1 作业方法 2.1.1.1 选平直、无严重锈蚀的型钢，按设计要求的规格型号、尺寸下料，设备基础安装设备二次运输设备基础清扫盘柜台箱安装盘内器具安装二次回路结线接地、补漆防火处理现地自动化元器件安装电缆敷设设备基础制作清扫、标识带电试运行移交处理二期砼、土建验收其误差控制在允许的范围内。2.1.1. 2 制作基础件及支架，其水平度、垂直度符合要求；对安装后露在砼外面的基础件及支架要进行防腐处理。2.1.2 质量检验2.1.2.1 检验依据：设计图纸2.1.2.2 检验方法及器具： 盘、柜、台、箱基础埋件制作：用尺检查；自动化元器件支架制作：用卷尺、角尺检查。2.2 设备基础安装2.2.1 作业方法2.2.1.1 配合土建的施工，预埋设备基础；2.2.1.2 按图纸设计要求的方位测量放点，安装盘、柜、台、箱基础型钢，其不直度<1mm/m, <5mm/全长；水平度<1mm/m, <5mm/全长；位置误差及不平行度<5mm/全长。若盘、柜、台为环形布置时，先找出圆心，再依据设计要求的半径及弧长按 1：1 的比例放样，然后制作安装基础。盘、柜、台基础型钢顶部高出地面 10mm，对手车式成套柜按盘柜厂家的说明进行；盘、柜、台、箱基础型钢有明显可靠的接地。2.2.2 质量检验2.2.2.1 检验依据：设计图纸；GB50171-92《电气装置安装工程盘、柜及二次回路结线施工及验收法律规范》的第 2.0.1 条；2.2.2.2 检验方法及器具： 盘、柜、台基础型钢不直度：拉线检查；盘、柜、台基础型钢水平度：用水平仪检查；盘、柜、台基础型钢位置误差及不平行度：用尺检查；盘、柜、台基础与地面标高差：用水平仪检查。2.3 土建部位的验收：设备就位前，质量检验人员会同监理或业主进行下列检查和验收：2.3.1 与电气设备有关的建筑物、构筑物的工程质量应符合国家现行建筑工程验收法律规范及设备厂家的有关要求；2.3.2 屋顶、墙面施工完毕，没有渗漏；地面工作结束，室内无杂物、无积水；预留孔洞、埋件符合要求；门窗完善；2.4 设备运输2.4.1 作业方法2.4.1.1 查找核实所需要的设备，办好领用手续；2.4.1.2 盘、柜、台、箱及自动化元器件在装车及二次运输过程中不宜拆箱，卧放运输的设备，其正面朝上，注意防水、防震、防撞、防止框架变形和漆面受损，有特别要求的元器件要拆下单独运输；2.4.2 质量检验运输到位后，安装人员、质量检验...
