空心薄壁墩分解

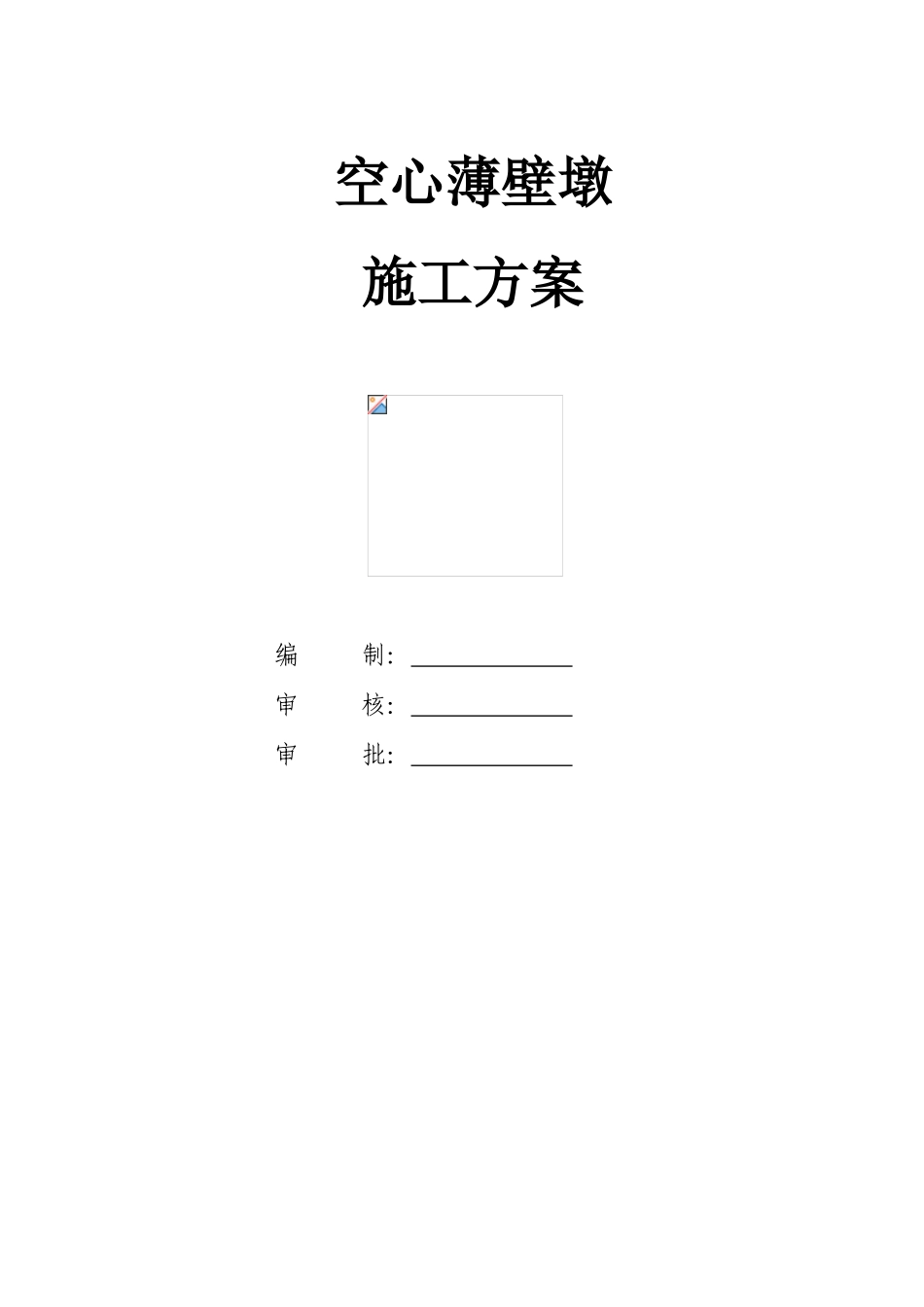

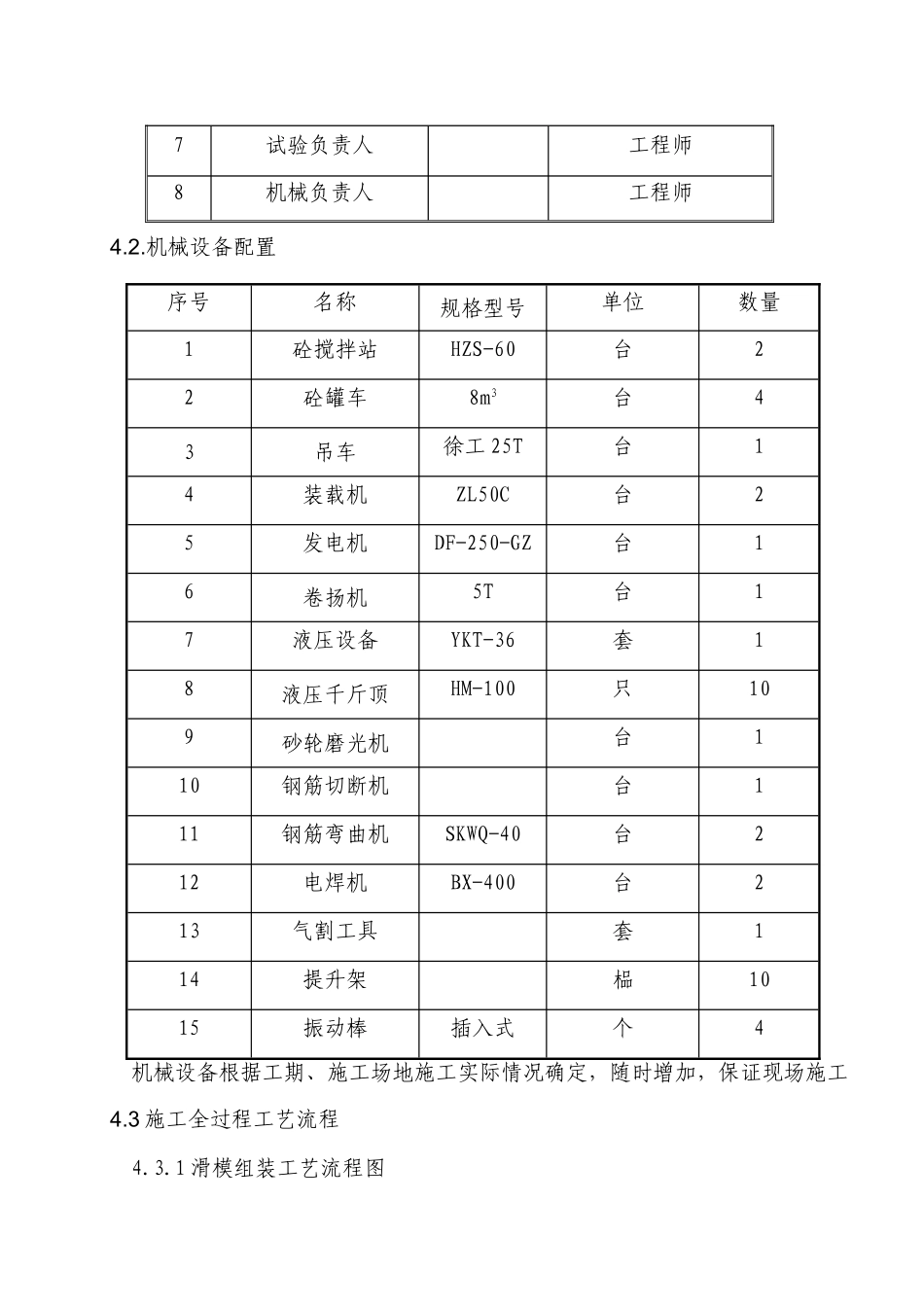

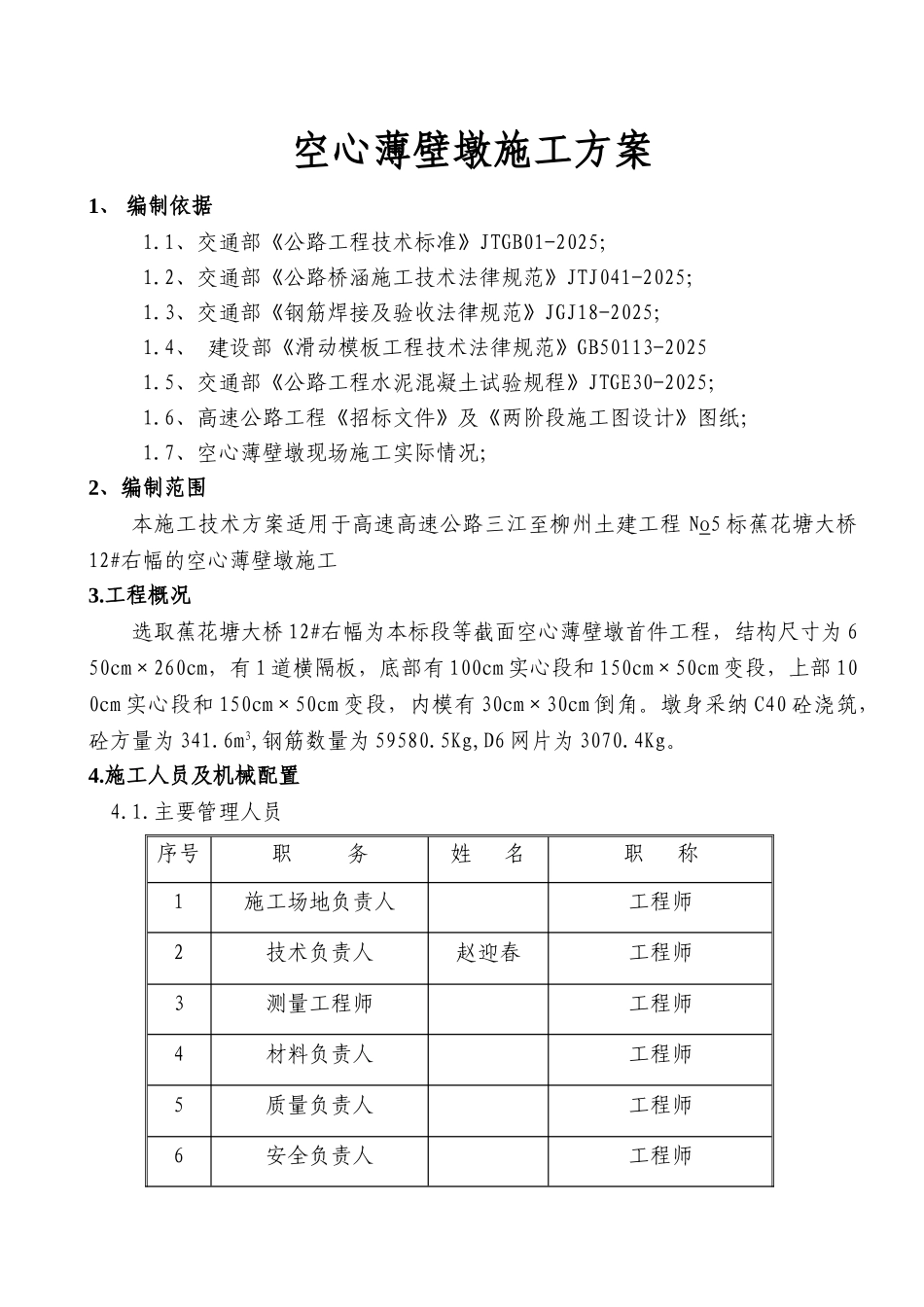

空心薄壁墩施工方案 编 制： 审 核： 审 批： 空心薄壁墩施工方案1、 编制依据 1.1、交通部《公路工程技术标准》JTGB01-2025； 1.2、交通部《公路桥涵施工技术法律规范》JTJ041-2025； 1.3、交通部《钢筋焊接及验收法律规范》JGJ18-2025； 1.4、 建设部《滑动模板工程技术法律规范》GB50113-2025 1.5、交通部《公路工程水泥混凝土试验规程》JTGE30-2025； 1.6、高速公路工程《招标文件》及《两阶段施工图设计》图纸； 1.7、空心薄壁墩现场施工实际情况；2、编制范围本施工技术方案适用于高速高速公路三江至柳州土建工程 No5 标蕉花塘大桥12#右幅的空心薄壁墩施工3.工程概况选取蕉花塘大桥 12#右幅为本标段等截面空心薄壁墩首件工程，结构尺寸为 650cm×260cm，有 1 道横隔板，底部有 100cm 实心段和 150cm×50cm 变段，上部 100cm 实心段和 150cm×50cm 变段，内模有 30cm×30cm 倒角。墩身采纳 C40 砼浇筑，砼方量为 341.6m3,钢筋数量为 59580.5Kg,D6 网片为 3070.4Kg。4.施工人员及机械配置4.1.主要管理人员序号职 务姓 名职 称1施工场地负责人工程师2技术负责人赵迎春工程师3测量工程师工程师4材料负责人工程师5质量负责人工程师6安全负责人工程师7试验负责人工程师8机械负责人工程师4.2.机械设备配置序号名称规格型号单位数量1砼搅拌站HZS-60台22砼罐车8m3台43吊车徐工 25T台14装载机ZL50C台25发电机DF-250-GZ台16卷扬机5T台17液压设备YKT-36套18液压千斤顶HM-100只109砂轮磨光机台110钢筋切断机台111钢筋弯曲机SKWQ-40台212电焊机BX-400台213气割工具套114提升架榀1015振动棒插入式个4机械设备根据工期、施工场地施工实际情况确定，随时增加，保证现场施工4.3 施工全过程工艺流程4.3.1 滑模组装工艺流程图4.3.2 滑模施工工艺流程图 施工准备组装滑模绑模板内筋插支撑杆初升后大检查和调整绑 钢 筋正常滑升浇筑混凝土空 提吊活动平台浇初升混凝土钢筋检验绑 钢 筋浇筑混凝土上一层墩体滑模支 模 板拆除模板桁架梁内外立柱、连杆提升支架收锁装置内 模 板内固定围带外 吊 杆横杆、步板调整模板垂直度卸料平台立柱平 台围栏立柱扶手外 模 板外固定围杆外 吊 杆横杆、步板调整模板垂直度套 筒栏杆立柱扶手液压提升设备照 明项 杆串 筒滑升到 2m 高时，安装吊架下部安 全 网放置木凳外 钢 环内 钢 环4.3.3 滑模拆除工艺流程图装设滑轮对应四点栓 2点 5t 卷扬机钢丝...
