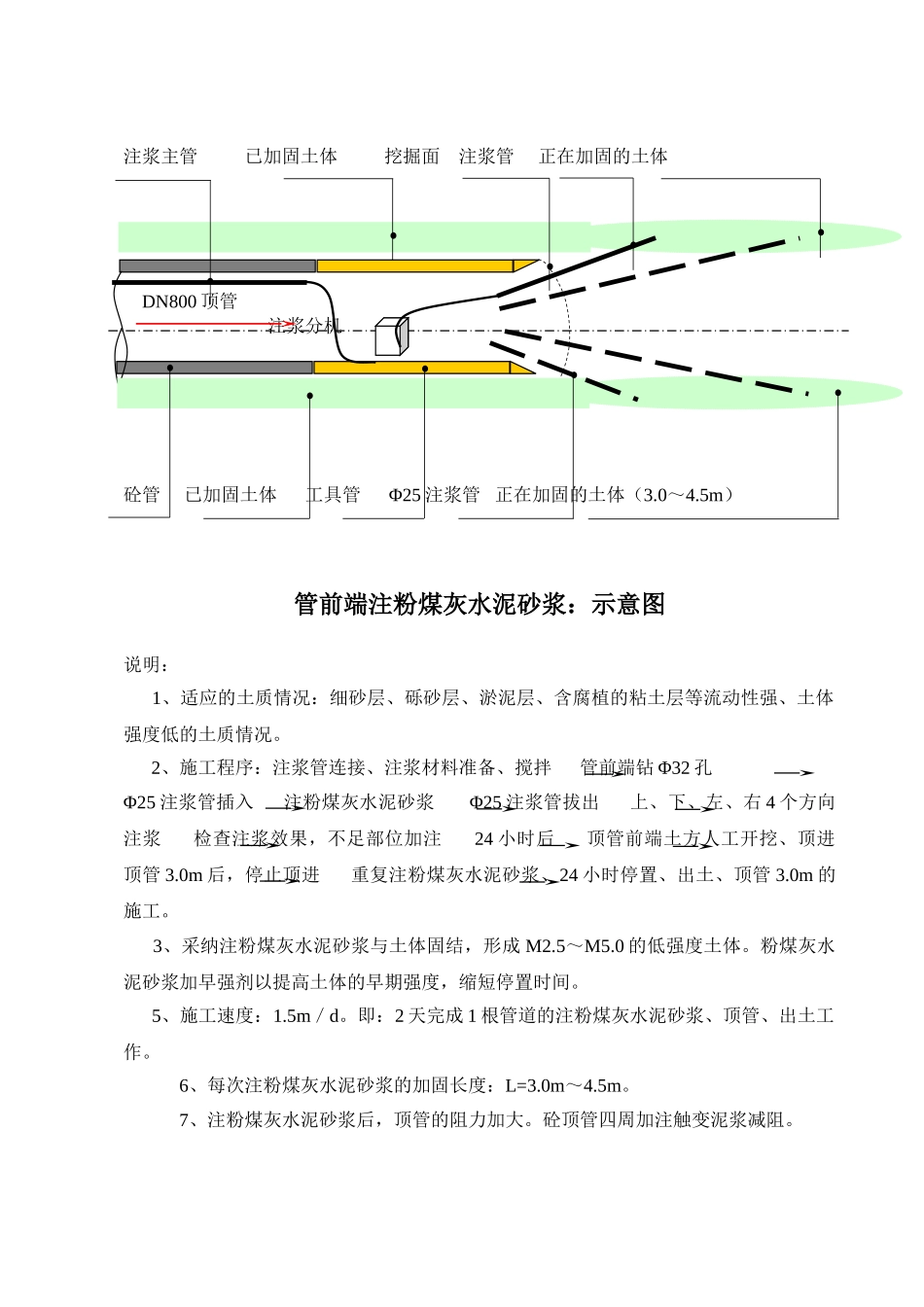

注浆主管 已加固土体 挖掘面 注浆管 正在加固的土体 DN800 顶管 注浆分机砼管 已加固土体 工具管 Φ25 注浆管 正在加固的土体（3.0～4.5m）管前端注粉煤灰水泥砂浆：示意图说明： 1、适应的土质情况：细砂层、砾砂层、淤泥层、含腐植的粘土层等流动性强、土体强度低的土质情况。 2、施工程序：注浆管连接、注浆材料准备、搅拌 管前端钻 Φ32 孔Φ25 注浆管插入 注粉煤灰水泥砂浆 Φ25 注浆管拔出 上、下、左、右 4 个方向注浆 检查注浆效果，不足部位加注 24 小时后 顶管前端土方人工开挖、顶进 顶管 3.0m 后，停止顶进 重复注粉煤灰水泥砂浆、24 小时停置、出土、顶管 3.0m 的施工。 3、采纳注粉煤灰水泥砂浆与土体固结，形成 M2.5～M5.0 的低强度土体。粉煤灰水泥砂浆加早强剂以提高土体的早期强度，缩短停置时间。 5、施工速度：1.5m／d。即：2 天完成 1 根管道的注粉煤灰水泥砂浆、顶管、出土工作。6、每次注粉煤灰水泥砂浆的加固长度：L=3.0m～4.5m。7、注粉煤灰水泥砂浆后，顶管的阻力加大。砼顶管四周加注触变泥浆减阻。
