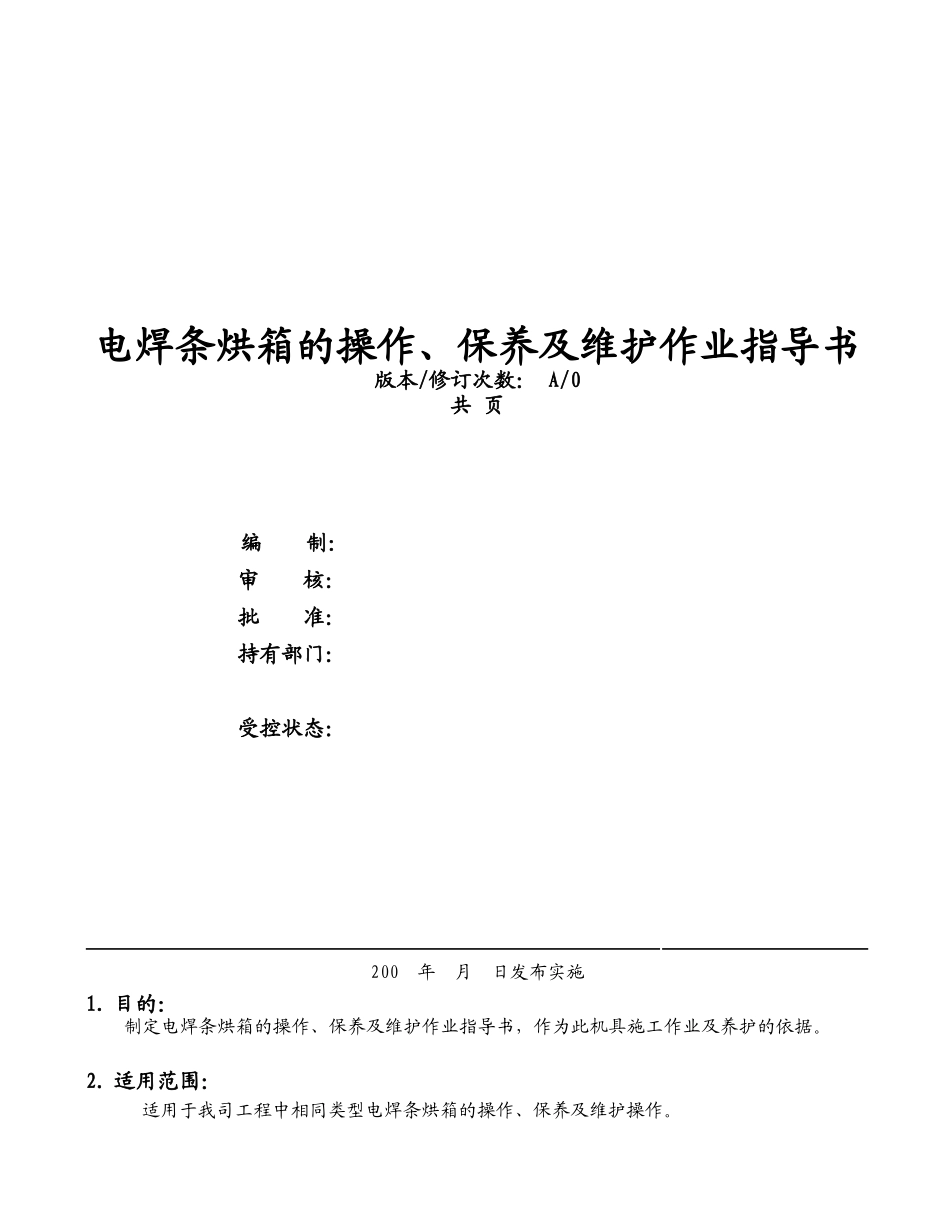

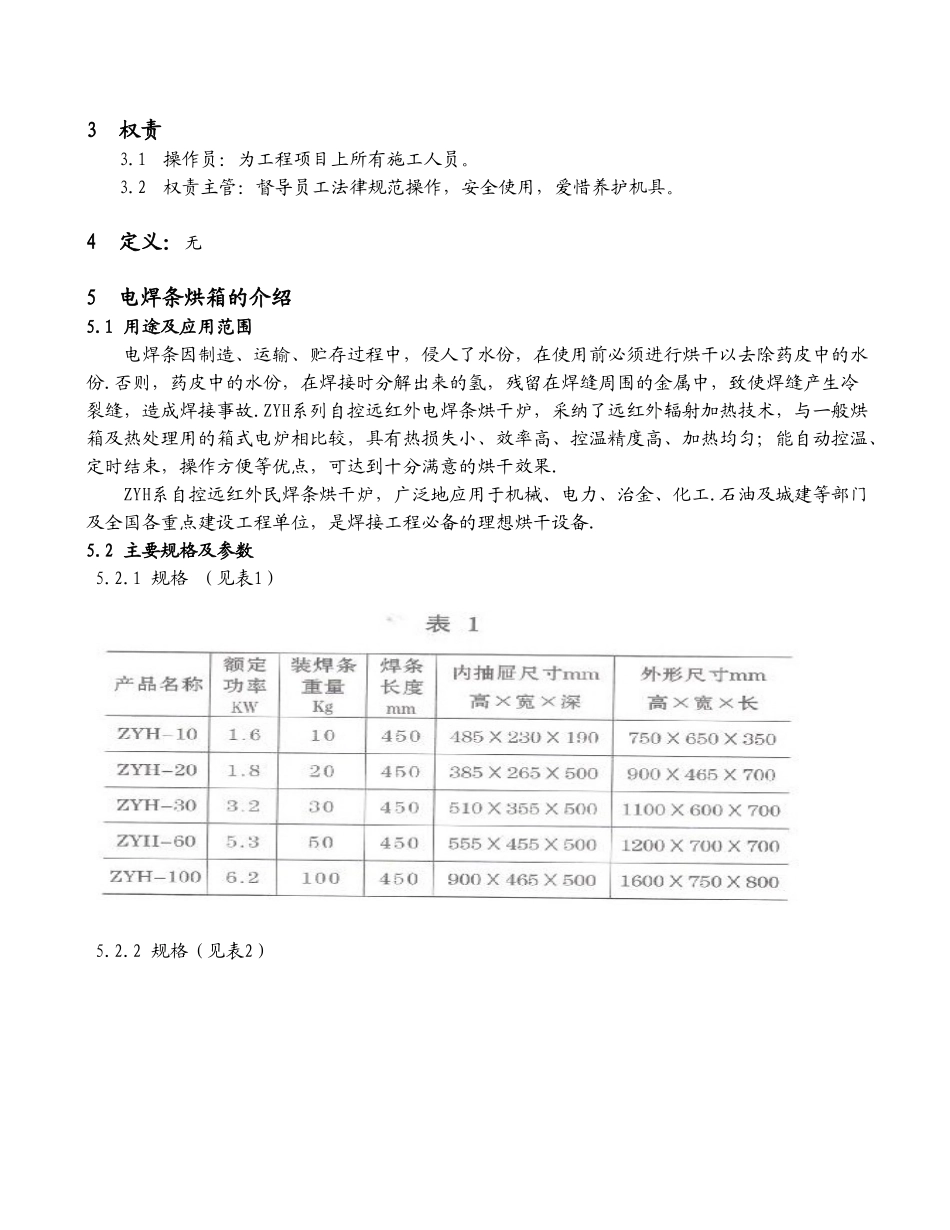

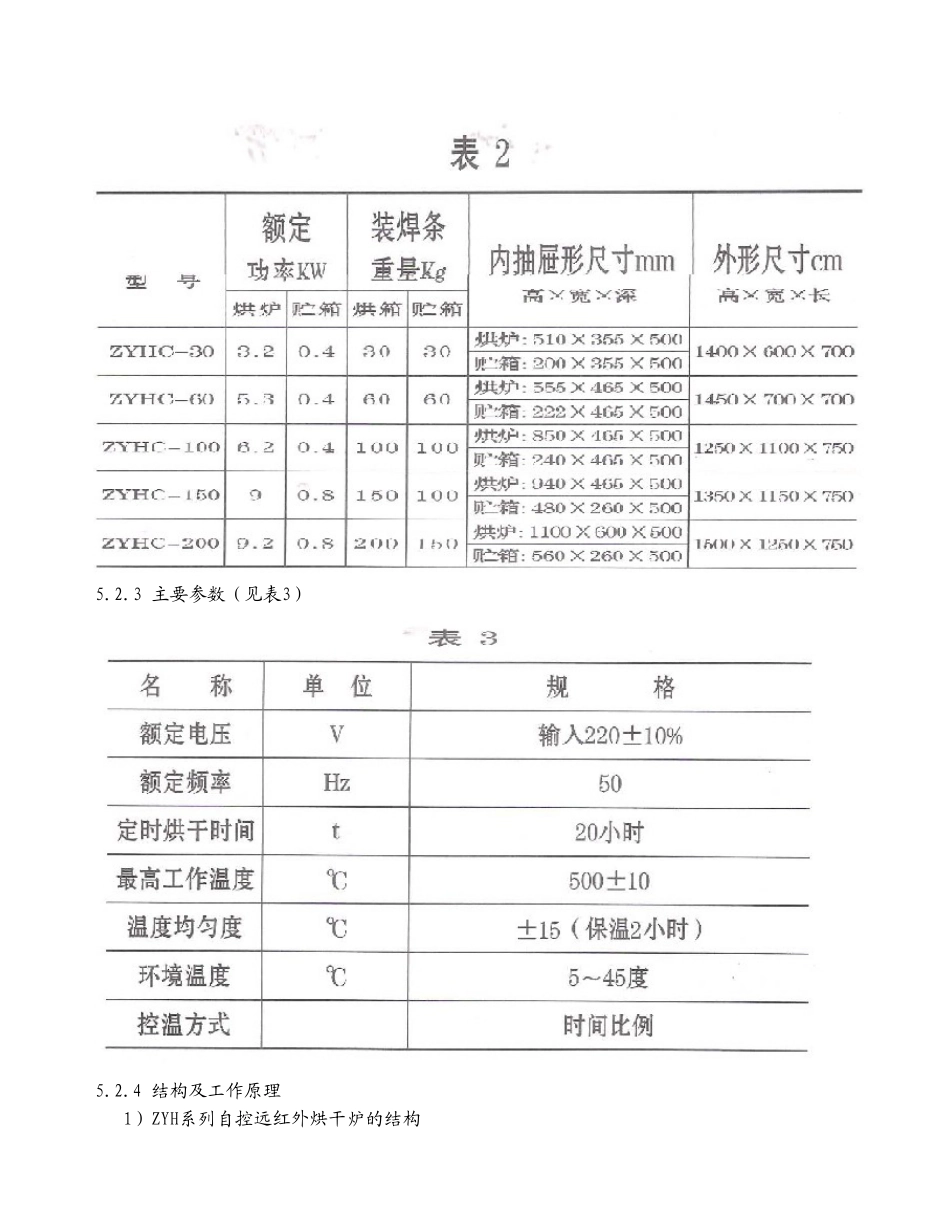

电焊条烘箱的操作、保养及维护作业指导书版本/修订次数： A/0共 页 编 制：审 核：批 准：持有部门：受控状态：200 年 月 日发布实施1. 目的：制定电焊条烘箱的操作、保养及维护作业指导书，作为此机具施工作业及养护的依据。2. 适用范围：适用于我司工程中相同类型电焊条烘箱的操作、保养及维护操作。3权责3.1操作员：为工程项目上所有施工人员。3.2权责主管：督导员工法律规范操作，安全使用，爱惜养护机具。4定义：无5 电焊条烘箱的介绍5.1 用途及应用范围电焊条因制造、运输、贮存过程中，侵人了水份，在使用前必须进行烘干以去除药皮中的水份.否则，药皮中的水份，在焊接时分解出来的氢，残留在焊缝周围的金属中，致使焊缝产生冷裂缝，造成焊接事故.ZYH系列自控远红外电焊条烘干炉，采纳了远红外辐射加热技术，与一般烘箱及热处理用的箱式电炉相比较，具有热损失小、效率高、控温精度高、加热均匀；能自动控温、定时结束，操作方便等优点，可达到十分满意的烘干效果. ZYH系自控远红外民焊条烘干炉，广泛地应用于机械、电力、治金、化工.石油及城建等部门及全国各重点建设工程单位，是焊接工程必备的理想烘干设备.5.2 主要规格及参数 5.2.1 规格 （见表1） 5.2.2 规格（见表2） 5.2.3 主要参数（见表3） 5.2.4 结构及工作原理 1）ZYH系列自控远红外烘干炉的结构 ZYH系列自控远红外烘干炉由远红外干炉、温度控制箱及热电偶S三部分组成。2）结构ZYHC-30 ZYHC-60 ZYHC-100 ZYHC-150 ZYHC-200型自控远红外烘于炉由远红外烘千炉，保温贮藏箱，温度控制系统及热电偶待四部分组成.3）保温贮藏箱:原理同5.1.1款，并设计不锈钢铺放抽屉。4）烘干炉:根据远红外辐射加热原理及气体对流特性，炉膛内发热体采纳单面和双面远红外辐射元拌，分多层排列，为送取电焊条方便，设计有不锈钢焊条铺放抽屉。5）S温度控制箱:主要由XMT-131数字式温度调节仪,SJ11-161数字时间继电器、沟通接触器等组成,放置于炉顶后上方或单独放置6)热电偶:自控远红外烘干炉，温度测量系统采纳镍铬镍硅(分度号K)热电偶作检测元件。7）工作原理烘干炉接通电源后，发热元件即将电能转化为热能，通过远红外辐射元件将大量的远红外线辐射在电焊条上，电焊条药皮内的水份，在辐射热的作用下迅速蒸发达到去除水份烘干的目的. 炉膛的温度采纳热电偶检测，由XMT-131温度指示调节仪给出设定值，当温度未达到设定时所产生位移偏差.却输出具有时间比例规律的控制信...
