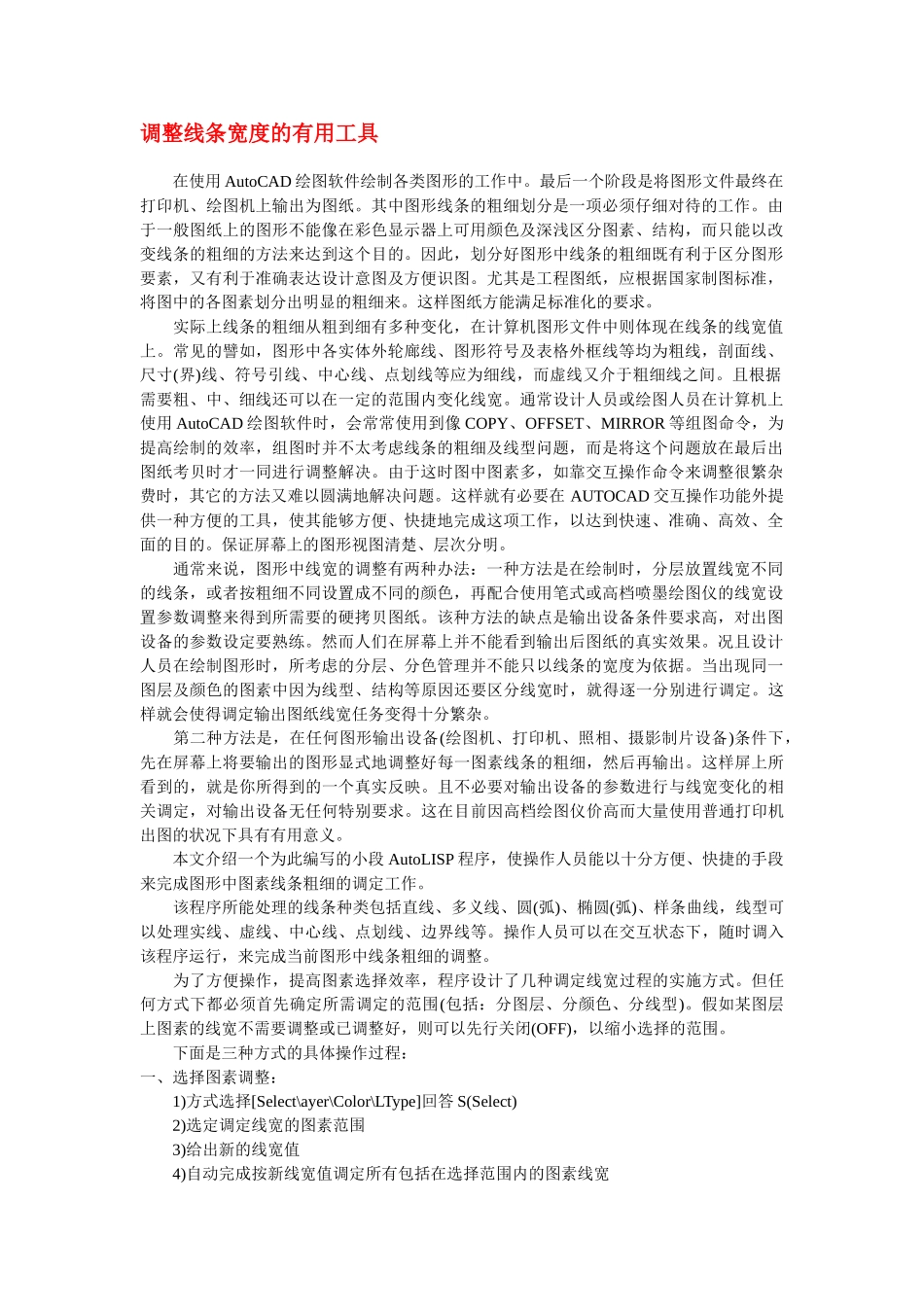

调整线条宽度的有用工具在使用 AutoCAD 绘图软件绘制各类图形的工作中。最后一个阶段是将图形文件最终在打印机、绘图机上输出为图纸。其中图形线条的粗细划分是一项必须仔细对待的工作。由于一般图纸上的图形不能像在彩色显示器上可用颜色及深浅区分图素、结构，而只能以改变线条的粗细的方法来达到这个目的。因此，划分好图形中线条的粗细既有利于区分图形要素，又有利于准确表达设计意图及方便识图。尤其是工程图纸，应根据国家制图标准，将图中的各图素划分出明显的粗细来。这样图纸方能满足标准化的要求。 实际上线条的粗细从粗到细有多种变化，在计算机图形文件中则体现在线条的线宽值上。常见的譬如，图形中各实体外轮廊线、图形符号及表格外框线等均为粗线，剖面线、尺寸(界)线、符号引线、中心线、点划线等应为细线，而虚线又介于粗细线之间。且根据需要粗、中、细线还可以在一定的范围内变化线宽。通常设计人员或绘图人员在计算机上使用 AutoCAD 绘图软件时，会常常使用到像 COPY、OFFSET、MIRROR 等组图命令，为提高绘制的效率，组图时并不太考虑线条的粗细及线型问题，而是将这个问题放在最后出图纸考贝时才一同进行调整解决。由于这时图中图素多，如靠交互操作命令来调整很繁杂费时，其它的方法又难以圆满地解决问题。这样就有必要在 AUTOCAD 交互操作功能外提供一种方便的工具，使其能够方便、快捷地完成这项工作，以达到快速、准确、高效、全面的目的。保证屏幕上的图形视图清楚、层次分明。 通常来说，图形中线宽的调整有两种办法：一种方法是在绘制时，分层放置线宽不同的线条，或者按粗细不同设置成不同的颜色，再配合使用笔式或高档喷墨绘图仪的线宽设置参数调整来得到所需要的硬拷贝图纸。该种方法的缺点是输出设备条件要求高，对出图设备的参数设定要熟练。然而人们在屏幕上并不能看到输出后图纸的真实效果。况且设计人员在绘制图形时，所考虑的分层、分色管理并不能只以线条的宽度为依据。当出现同一图层及颜色的图素中因为线型、结构等原因还要区分线宽时，就得逐一分别进行调定。这样就会使得调定输出图纸线宽任务变得十分繁杂。 第二种方法是，在任何图形输出设备(绘图机、打印机、照相、摄影制片设备)条件下，先在屏幕上将要输出的图形显式地调整好每一图素线条的粗细，然后再输出。这样屏上所看到的，就是你所得到的一个真实反映。且不必要对输出设备的参数进行与线宽变化的相关调定，对输出设备无任何特别要...
