110kV变压器保护整定实例

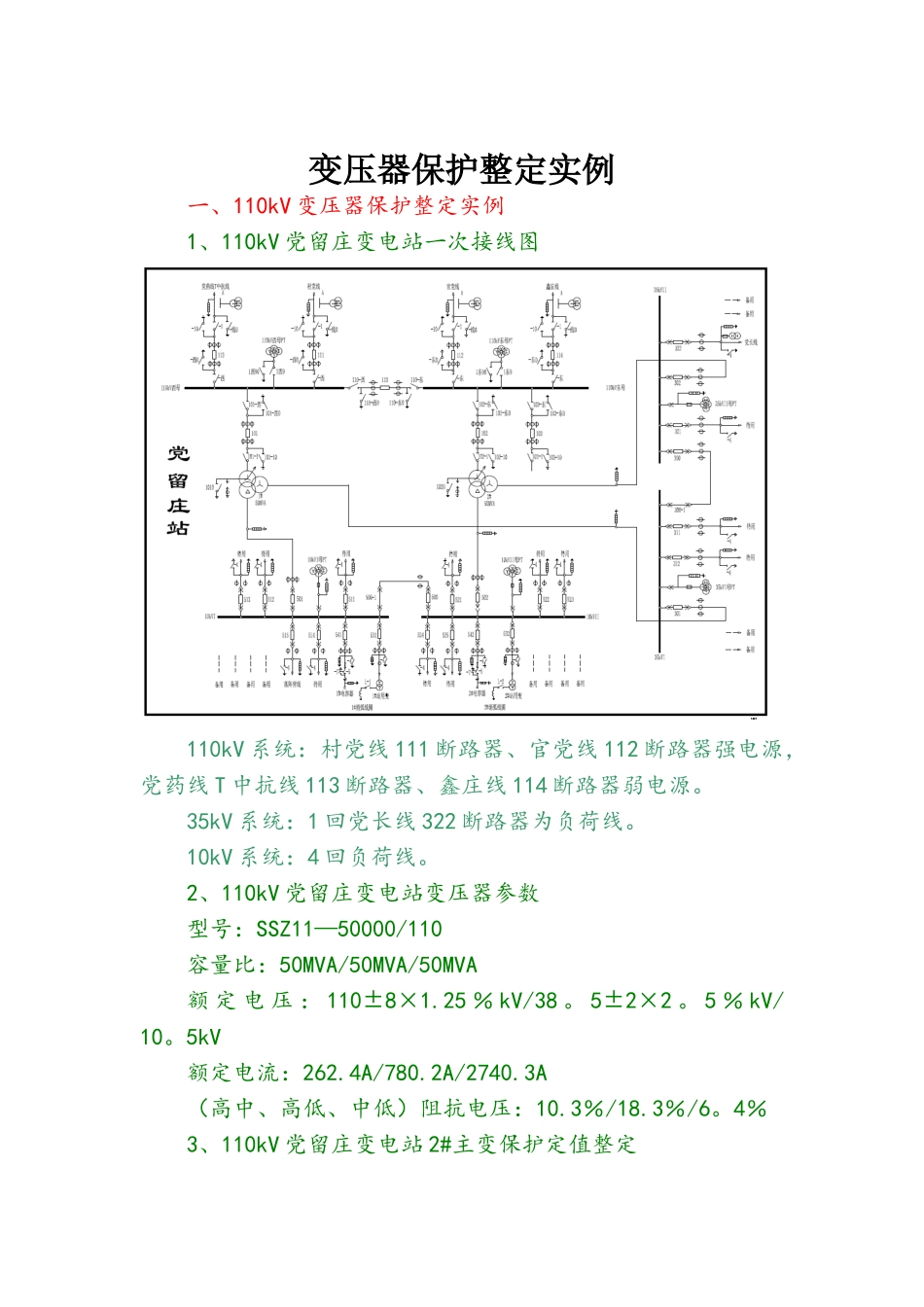

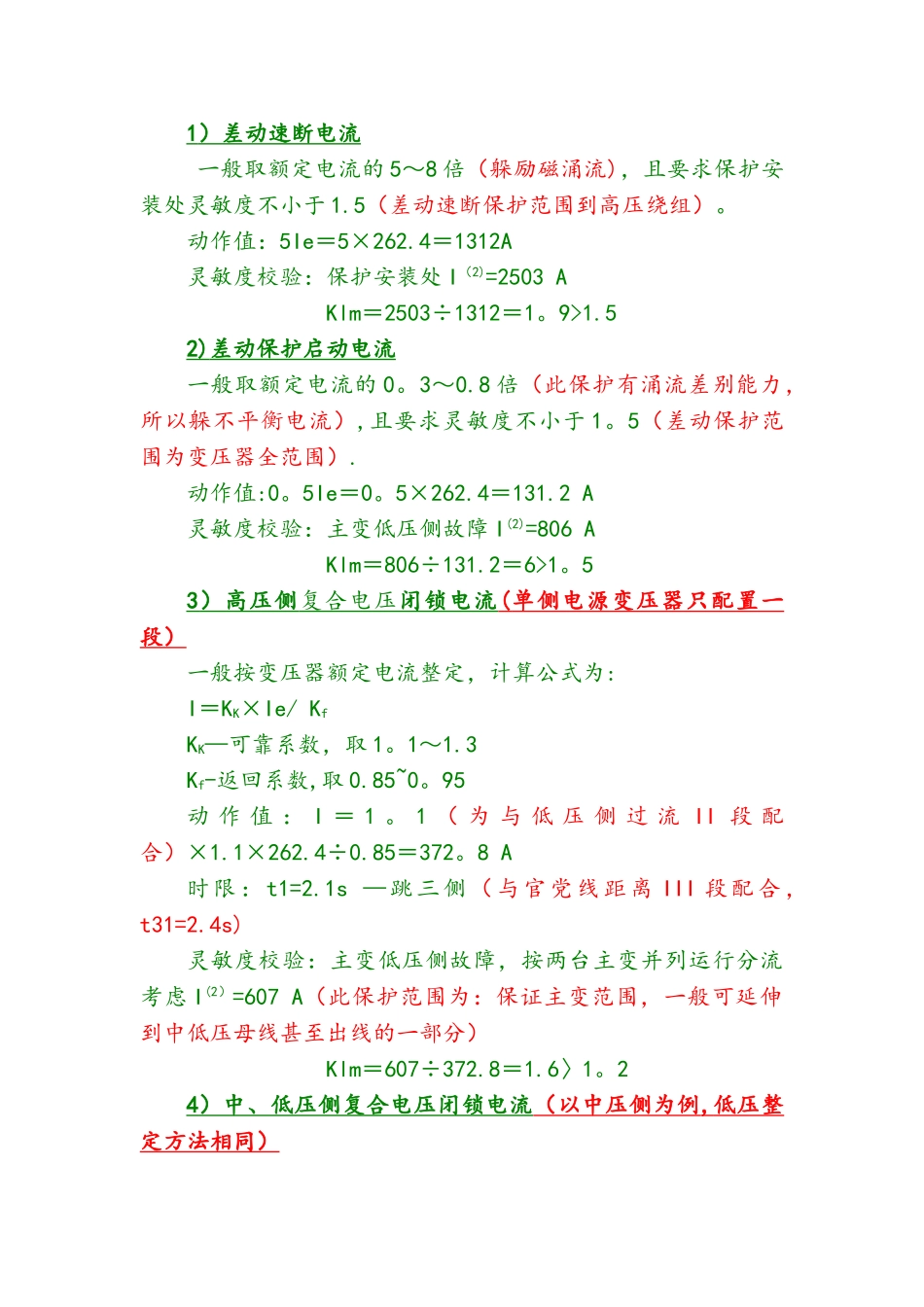

变压器保护整定实例一、110kV 变压器保护整定实例1、110kV 党留庄变电站一次接线图110kV 系统：村党线 111 断路器、官党线 112 断路器强电源，党药线 T 中抗线 113 断路器、鑫庄线 114 断路器弱电源。35kV 系统：1 回党长线 322 断路器为负荷线。10kV 系统：4 回负荷线。2、110kV 党留庄变电站变压器参数型号：SSZ11—50000/110容量比：50MVA/50MVA/50MVA额 定 电 压 ： 110±8×1.25 ％ kV/38 。 5±2×2 。 5 ％ kV/10。5kV额定电流：262.4A/780.2A/2740.3A（高中、高低、中低）阻抗电压：10.3％/18.3％/6。4％3、110kV 党留庄变电站 2#主变保护定值整定1 ）差动速断电流 一般取额定电流的 5～8 倍（躲励磁涌流)，且要求保护安装处灵敏度不小于 1.5（差动速断保护范围到高压绕组）。动作值：5Ie＝5×262.4＝1312A灵敏度校验：保护安装处 I（2)=2503 A Klm＝2503÷1312＝1。9>1.52) 差动保护启动电流 一般取额定电流的 0。3～0.8 倍（此保护有涌流差别能力，所以躲不平衡电流）,且要求灵敏度不小于 1。5（差动保护范围为变压器全范围）.动作值:0。5Ie＝0。5×262.4＝131.2 A灵敏度校验：主变低压侧故障 I(2)=806 A Klm＝806÷131.2＝6>1。53 ）高压侧 复合电压 闭锁电流 ( 单侧电源变压器只配置一 段）一般按变压器额定电流整定，计算公式为:I＝KK×Ie/ KfKK—可靠系数，取 1。1～1.3Kf-返回系数,取 0.85~0。95动 作 值 ： I ＝ 1 。 1 （ 为 与 低 压 侧 过 流 II 段 配合）×1.1×262.4÷0.85＝372。8 A时限：t1=2.1s —跳三侧（与官党线距离 III 段配合，t31=2.4s)灵敏度校验：主变低压侧故障，按两台主变并列运行分流考虑 I(2）=607 A（此保护范围为：保证主变范围，一般可延伸到中低压母线甚至出线的一部分） Klm＝607÷372.8＝1.6〉1。24 ）中、低压侧复合电压闭锁电流 （以中压侧为例 , 低压整 定方法相同）A）过流 I 段：按本侧母线故障有 1.5 的灵敏度或与出线速断或限时速断保护配合（保护范围：保证本侧母线，一般可延伸到本侧线路的一部分，超不过线路 I 段范围)。小方式时 35kV 母线故障,单台主变提供短路电流 I(2)=3413 A动作值：I＝3413÷1.5＝2274 A时限：t1=0.6s —跳分段（与出线 I 段或 II 段配合，此处与 II 段时限配合) t2=0。9s —跳本侧t3=1。2s -跳总出口B）过流 II 段：按变压器额定电流整定，计...
